Retrait d’un module de mémoire

Les informations ci-après vous indiquent comment retirer un module de mémoire.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
  • Assurez-vous de bien retirer ou d’installer le module de mémoire 20 secondes après avoir débranché les cordons d’alimentation du système. Cela permet au système d’être complètement exempt d’électricité et de pouvoir donc manipuler le module de mémoire en toute sécurité.
  • Assurez-vous d’avoir un obturateur de module mémoire à disposition si vous décidez de ne pas installer de module de mémoire de remplacement dans le même emplacement.
  • Les modules de mémoire sont sensibles aux décharges d’électricité statique et ils doivent être manipulés avec précaution. Consultez les instructions standard de Manipulation des dispositifs sensibles à l’électricité statique.
Important
Ne retirez ou n’installez les modules de mémoire que pour un processeur à la fois.

Procédure

Avertissement
Assurez-vous de bien retirer ou d’installer le module de mémoire 20 secondes après avoir débranché les cordons d’alimentation du système. Cela permet au système d’être complètement exempt d’électricité et de pouvoir donc manipuler le module de mémoire en toute sécurité.

  1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
  2. Effectuez l’une des opérations suivantes :
    1. Retirez les éléments suivants afin de remplacer un module de mémoire avant (module de mémoire 33-64) :

      1. Retirez le carter supérieur avant. Voir Retrait du carter supérieur avant

      2. Retirez la grille d’aération avant. Pour plus d'informations, voir Retrait de la grille d’aération avant.

    2. Retirez les éléments suivants afin de remplacer un module de mémoire arrière (module de mémoire 1-32) :

      1. Retirez le carter supérieur avant. Voir Retrait du carter supérieur avant

      2. Retirez le carter supérieur arrière. Pour plus d'informations, voir Retrait du carter supérieur arrière.

      3. Retirez les cartes mezzanines PCIe. Pour plus d'informations, voir Retrait de la carte mezzanine PCIe.

      4. Retirez la traverse. Pour plus d'informations, voir Retrait de la traverse.

      5. Retirez la grille d’aération arrière. Pour plus d'informations, voir Retrait de la grille d’aération arrière.

      6. Si des PHM 2U de performance sont installés, retirez-les afin d’accéder aux emplacements de modules de mémoire. Voir Retrait d’un processeur et d’un dissipateur thermique.
        Remarque
        Cette procédure doit être exécutée par un technicien qualifié.
  3. Repérez l’emplacement du module de mémoire requis sur le bloc carte mère.
    Figure 1. Disposition des modules de mémoire et des processeurs
    Memory module and processor location
  4. Retirez le module de mémoire de l’emplacement.
    Avertissement
    Pour ne pas casser les pattes de retenue ou endommager l’emplacement du module de mémoire, manipulez les pattes avec précaution.

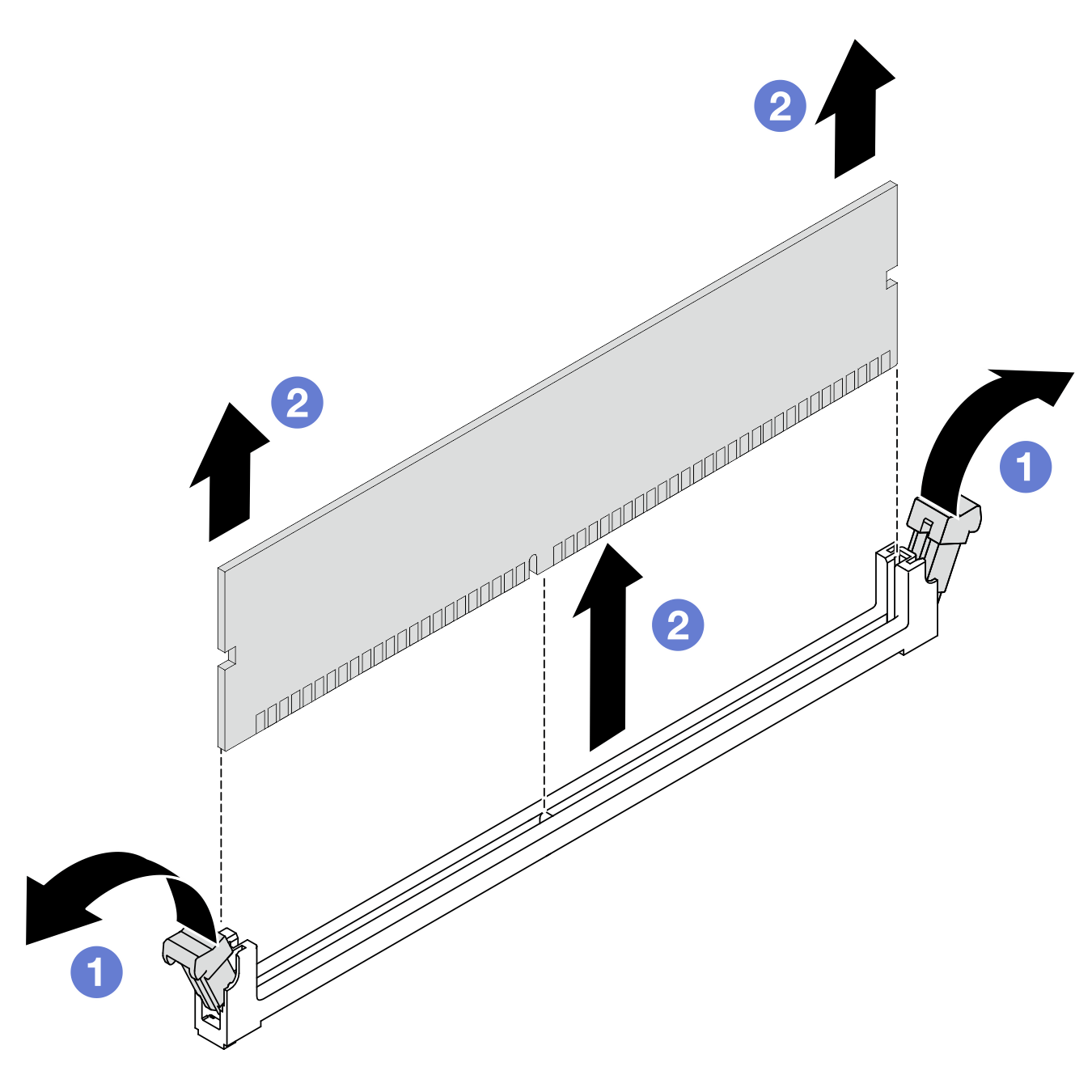

    Figure 2. Retrait d’un module de mémoire
    Memory module removal
    1. Ouvrez délicatement les pattes de retenue situées à chaque extrémité de l’emplacement du module de mémoire.
    2. Saisissez le module de mémoire aux deux extrémités et retirez-le délicatement de l’emplacement.
Après avoir terminé
  1. Vous devez installer un module de mémoire ou un obturateur de module de mémoire dans l’emplacement de module de mémoire. Voir Installation d’un module de mémoire.
  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
