Remover um módulo de memória

Use estas informações para remover um módulo de memória.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
  • Remova ou instale o módulo de memória 20 segundos após desconectar os cabos de alimentação do sistema. Ele permite que o sistema seja completamente descarregado de eletricidade e seguro para manipular o módulo de memória.
  • Se você não estiver instalando um módulo de memória de substituição no mesmo slot, certifique-se de ter o preenchimento do módulo de memória disponível.
  • Módulos de memória são sensíveis a descargas eletrostáticas e requerem manipulação especial. Consulte as diretrizes padrão para Manipulando dispositivos sensíveis à estática.
Importante
Remova ou instale os módulos de memória para um processador por vez.

Procedimento

Atenção
Remova ou instale o módulo de memória 20 segundos após desconectar os cabos de alimentação do sistema. Ele permite que o sistema seja completamente descarregado de eletricidade e seguro para manipular o módulo de memória.

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Execute uma das seguintes etapas:
    1. Para substituir um módulo de memória frontal (módulo de memória 33-64), remova o seguinte:

      1. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.

      2. Remova o defletor de ar frontal. Consulte Remover o defletor de ar frontal.

    2. Para substituir um módulo de memória traseiro (módulo de memória 1-32), remova o seguinte:

      1. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.

      2. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.

      3. Remova as placas riser PCIe. Consulte Remover a placa riser PCIe.

      4. Remova a barra transversal. Consulte Remover a barra transversal.

      5. Remova o defletor de ar traseiro. Consulte Remover o defletor de ar traseiro.

      6. Se PHMs de desempenho 2U estiverem instalados, remova-os para acessar os slots do módulo de memória. Consulte Remover um processador e um dissipador de calor.
        Nota
        Este procedimento deve ser executado por um técnico treinado.
  3. Localize o slot do módulo de memória necessário no conjunto de placa-mãe.
    Figura 1. Layout de módulos de memória e processadores
    Memory module and processor location
  4. Remova o módulo de memórias do slot.
    Atenção
    Para evitar quebra das presilhas de retenção ou danos aos slots do módulo de memória, manuseie as presilhas com cuidado.

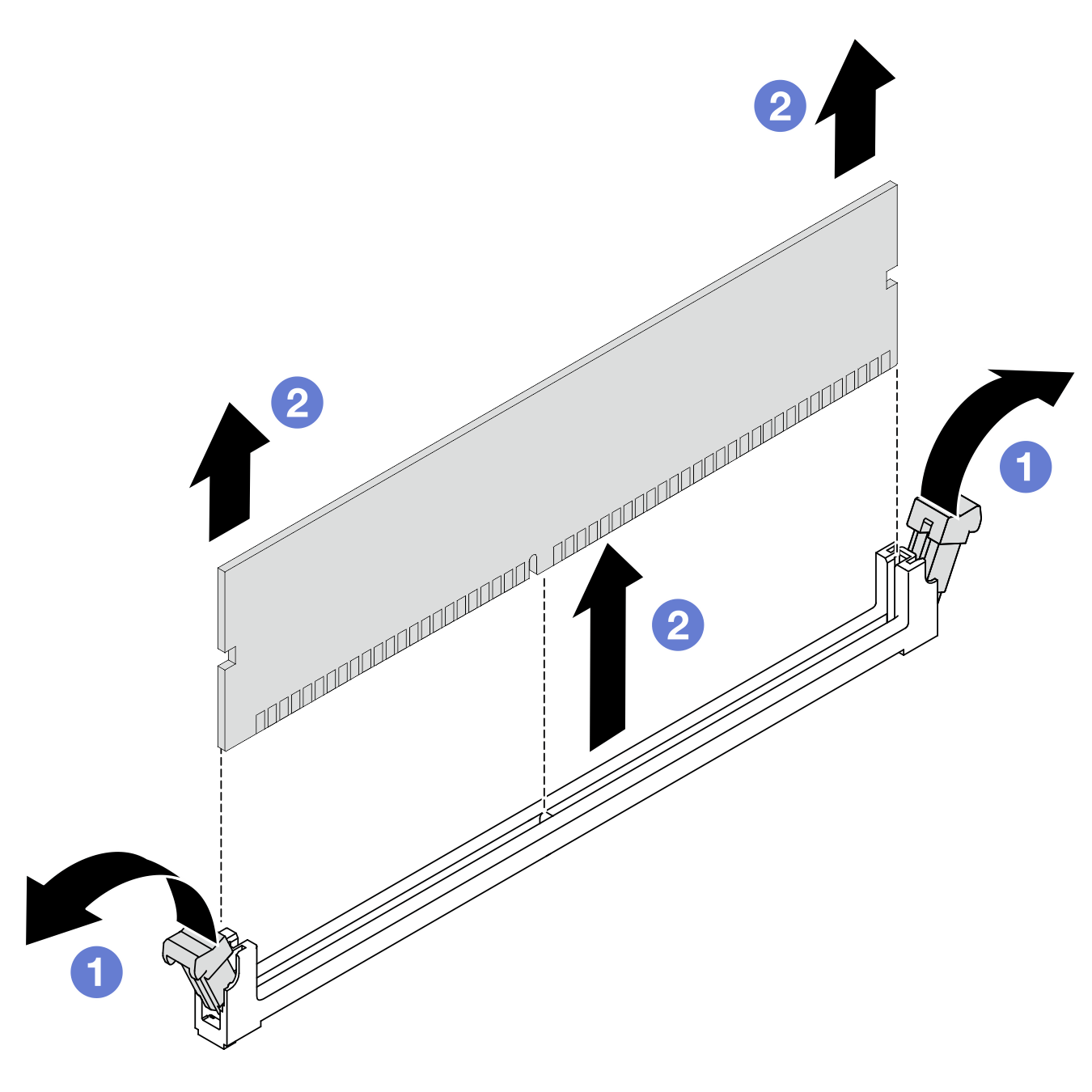

    Figura 2. Remoção do módulo de memória
    Memory module removal
    1. Abra com cuidado a presilha de retenção em cada extremidade do slot do módulo de memória.
    2. Segure o módulo de memória nas duas extremidades e levante com cuidado para fora do slot.
Depois de concluir
  1. Um slot de módulo de memória deve ser instalado com um módulo ou um preenchimento de módulo de memória. Consulte Instalar um módulo de memória.
  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
