Instalar um módulo de memória

Siga as instruções nesta seção para instalar um módulo de memória.

Sobre esta tarefa

Consulte Regras e ordem de instalação de módulos de memória para obter informações detalhadas sobre configuração e instalação da memória.
Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Remova ou instale o módulo de memória 20 segundos após desconectar os cabos de alimentação do sistema. Ele permite que o sistema seja completamente descarregado de eletricidade e seguro para manipular o módulo de memória.
  • Certifique-se de adotar uma das configurações suportadas descritas em Regras e ordem de instalação de módulos de memória.
  • Módulos de memória são sensíveis a descargas eletrostáticas e requerem manipulação especial. Consulte as diretrizes padrão em Manipulando dispositivos sensíveis à estática:
    • Sempre use uma pulseira de descarga eletrostática ao remover ou instalar módulos de memória. Também podem ser usadas luvas de descarga eletrostática.
    • Nunca mantenha dois ou mais módulos de memória juntos de modo que não possam se tocar. Não empilhe módulos de memória diretamente na parte superior durante o armazenamento.
    • Nunca toque nos contatos dourados do conector do módulo de memória nem permita que esses contatos encostem na parte externa do compartimento do conector do módulo de memória.
    • Manuseie os módulos de memória com cuidado: nunca dobre, gire nem solte um módulo de memória.
    • Não use nenhuma ferramenta de metal (como jigs ou presilhas) para manipular os módulos de memória, porque os metais rígidos podem danificar os módulos de memória.
    • Não insira os módulos de memória enquanto segura os pacotes ou os componentes passivos, o que pode causar a quebra ou desconexão de componentes passivos pela força de inserção alta.
Importante
  • Remova ou instale os módulos de memória para um processador por vez.
  • Antes de instalar DRAM RDIMMs de 24 Gb, atualize o firmware UEFI para a versão mais recente primeiro e, em seguida, remova todos os DRAM RDIMMs de 16 Gb existentes.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

Atenção
Remova ou instale o módulo de memória 20 segundos após desconectar os cabos de alimentação do sistema. Ele permite que o sistema seja completamente descarregado de eletricidade e seguro para manipular o módulo de memória.

  1. Encoste a embalagem antiestática que contém o módulo de memória em qualquer superfície não pintada na parte externa do servidor. Em seguida, pegue o módulo de memória do pacote e coloque-o em uma superfície antiestática.
  2. Localize o slot do módulo de memória necessário no conjunto de placa-mãe.
    Nota
    Siga as regras de instalação e a ordem sequencial em Regras e ordem de instalação de módulos de memória.
    Figura 1. Layout de módulos de memória e processadores
    Memory module and processor location
  3. Instale o módulo de memória no slot.
    Atenção
    • Para evitar a quebra das presilhas de retenção ou danos aos slots do módulo de memória, abra e feche as presilhas com cuidado.
    • Se houver uma fresta entre o módulo de memória e as presilhas de retenção, o módulo de memória não foi inserido corretamente. Nesse caso, abra as presilhas de retenção, remova o módulo de memória e insira-o novamente.

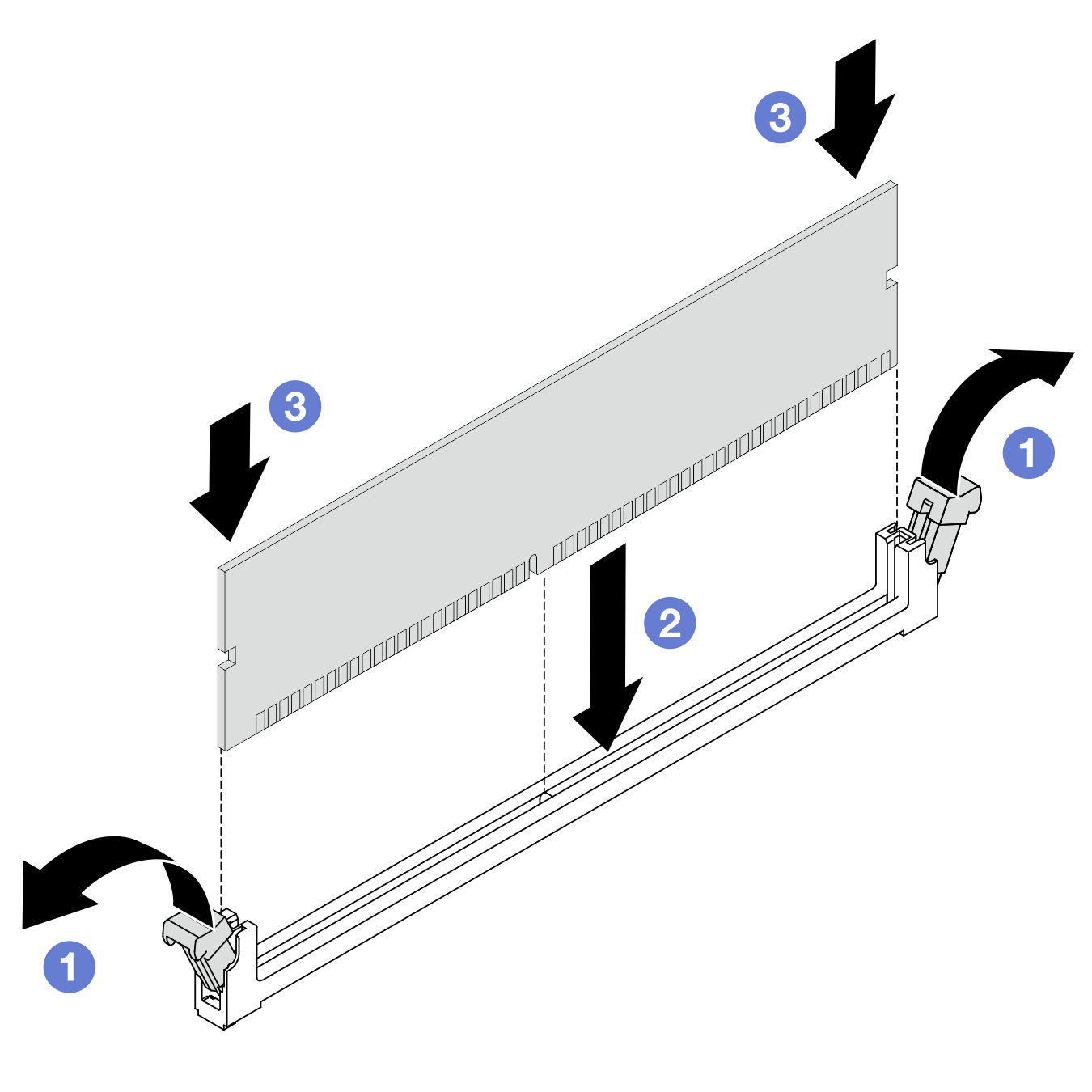

    Figura 2. Instalação do módulo de memória
    Memory module installation
    1. Abra com cuidado a presilha de retenção em cada extremidade do slot do módulo de memória.
    2. Alinhe o módulo de memória com o slot e coloque-o com cuidado no módulo de memória no slot com as duas mãos.
    3. Pressione firmemente as duas extremidades do módulo de memória diretamente no slot até que as presilhas de retenção se encaixem na posição travada.

Depois de concluir

  1. Se o PHM de desempenho 2U foi removido para acessar os módulos de memória, reinstale-o. Consulte Instalar um processador e um dissipador de calor.

  2. Reinstale a barra transversal se você a removeu. Consulte Instalar a barra transversal.

  3. Reinstale todas as placas riser PCIe se você as tiver removido. Consulte Instalar a placa riser PCIe.

  4. Reinstale o defletor de ar traseiro. Consulte Instalar o defletor de ar traseiro.

  5. Reinstale o defletor de ar frontal. Consulte Instalar o defletor de ar frontal.

  6. Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.

  7. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.

  8. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
