Instalación de un módulo de memoria

Siga las instrucciones que aparecen en esta sección para instalar un módulo de memoria.

Acerca de esta tarea

Consulte Reglas y orden de instalación de un módulo de memoria para obtener información detallada sobre la preparación y configuración de la memoria.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Asegúrese de extraer o instalar el módulo de memoria 20 segundos después de desconectar los cables de alimentación del sistema. Esto permite que el sistema se descargue completamente de electricidad y que sea seguro manipular el módulo de memoria.
  • Asegúrese de adoptar una de las configuraciones admitidas que se enumeran en Reglas y orden de instalación de un módulo de memoria.
  • Los módulos de memoria son sensibles a la descarga estática y requieren una manipulación especial. Consulte las directrices estándar en Manipulación de dispositivos sensibles a la electricidad estática:
    • Siempre use una muñequera antiestática al quitar o instalar los módulos de memoria. También se pueden utilizar guantes antiestática.
    • Nunca sostenga dos o más módulos de memoria juntos, de forma que entren en contacto. No apile los módulos de memoria directamente uno encima de otro para el almacenamiento.
    • Nunca toque los contactos dorados de los conectores de los módulos de memoria ni permita que estos contactos toquen la parte exterior del alojamiento de los conectores de los módulos de memoria.
    • Maneje con cuidado los módulos de memoria: nunca doble, tuerza ni deje caer un módulo de memoria.
    • No utilice herramientas metálicas (como jigs o abrazaderas) para manipular los módulos de memoria, ya que los metales rígidos pueden dañar los módulos de memoria.
    • No inserte los módulos de memoria mientras sostiene los paquetes o los componentes pasivos, lo que puede provocar grietas en los paquetes o la separación de componentes pasivos por la fuerza de inserción alta.
Importante
  • Quite o instale los módulos de memoria para un procesador a la vez.
  • Antes de instalar RDIMM de 24 Gb DRAM, primero asegúrese de actualizar el firmware de UEFI a la versión más reciente, luego quite todos los RDIMM de 16 Gb DRAM.
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

Atención
Asegúrese de extraer o instalar el módulo de memoria 20 segundos después de desconectar los cables de alimentación del sistema. Esto permite que el sistema se descargue completamente de electricidad y que sea seguro manipular el módulo de memoria.

  1. Ponga en contacto la bolsa antiestática que contiene el módulo de memoria con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque el módulo de memoria de la bolsa y colóquelo en una superficie antiestática.
  2. Localice la ranura de módulo de memoria requerida en el conjunto de la placa del sistema.
    Nota
    Asegúrese de observar las reglas y el orden de secuencia de instalación en Reglas y orden de instalación de un módulo de memoria.
    Figura 1. Diseño de los módulos de memoria y el procesador
    Memory module and processor location
  3. Instale el módulo de memoria en la ranura.
    Atención
    • Para evitar que los clips de sujeción se rompan o que las ranuras del módulo de memoria resulten dañados, abra y cierre los clips con cuidado.
    • Si queda un espacio entre el módulo de memoria y los clips de sujeción, este no se ha insertado correctamente. En este caso, abra los clips de sujeción, quite el módulo de memoria y, a continuación, vuelva a insertarlo.

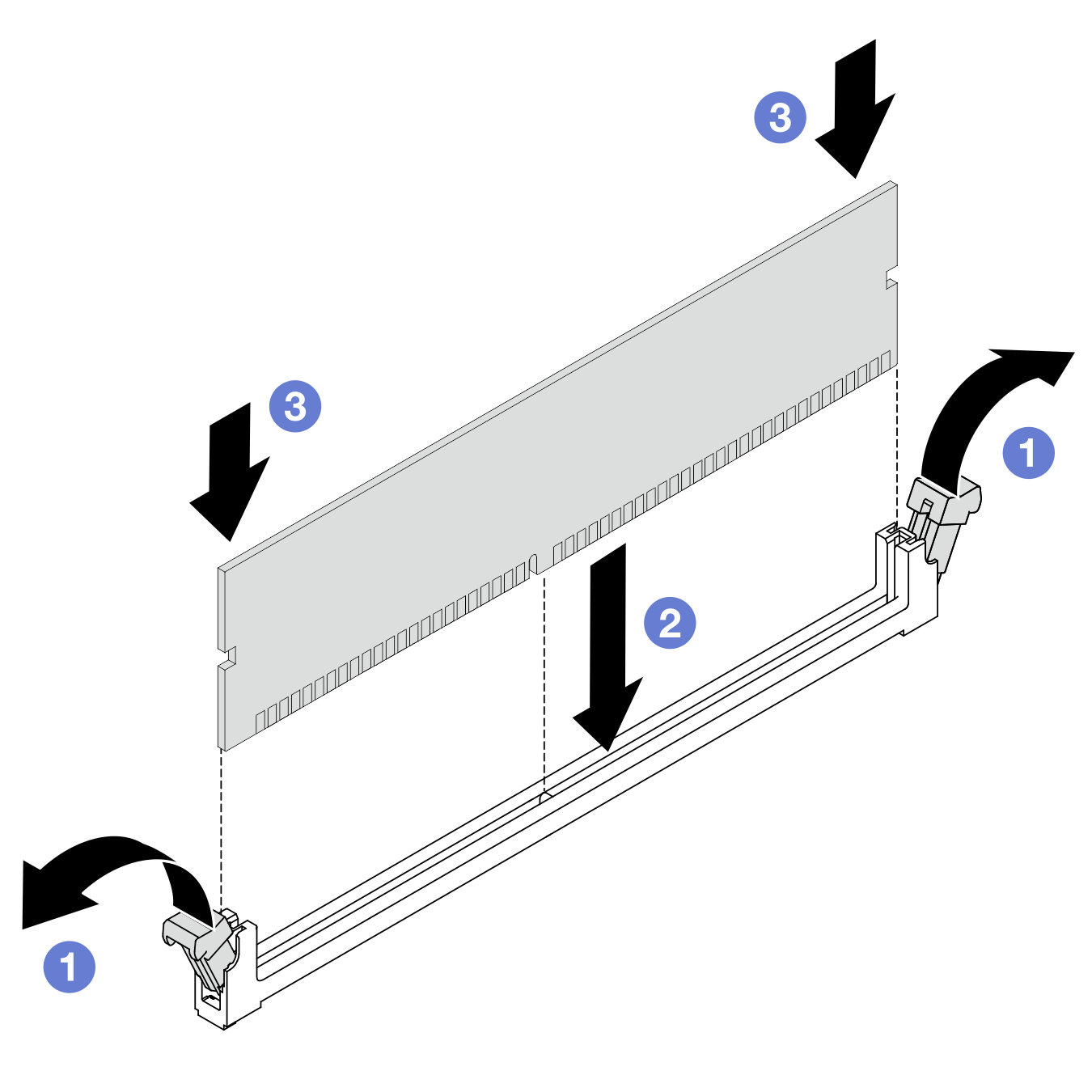

    Figura 2. Instalación de un módulo de memoria
    Memory module installation
    1. Abra con cuidado el clip de sujeción de cada uno de los extremos de la ranura del módulo de memoria.
    2. Alinee el módulo de memoria con la ranura y luego coloque suavemente el módulo de memoria en la ranura con ambas manos.
    3. Presione firmemente ambos extremos del módulo de memoria hacia abajo en la ranura hasta que los clips de sujeción encajen en la posición de bloqueo.

Después de finalizar

  1. Si se quitó el PHM de rendimiento de 2U para acceder a los módulos de memoria, vuelva a instalarlo. Consulte Instalación de un procesador y disipador de calor.

  2. Vuelva a instalar la barra cruzada si la quitó. Consulte Instalación de la barra cruzada.

  3. Vuelva a instalar todas las tarjetas de expansión PCIe si las quitó. Consulte Instalación de la tarjeta de expansión PCIe.

  4. Vuelva a instalar el deflector de aire posterior. Consulte Instalación del deflector de aire posterior.

  5. Vuelva a instalar el deflector de aire frontal. Consulte Instalación del deflector de aire frontal.

  6. Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.

  7. Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.

  8. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
