安装内存条

按照本节中的说明安装内存条。

关于本任务

有关内存配置和安装的详细信息，请参阅内存条安装规则和安装顺序。
注意
  • 请阅读安装准则和安全检查核对表以确保操作安全。
  • 请确保在从系统上拔下电源线 20 秒后再卸下或安装内存条。这样可以使系统完全放电，以便安全地操作内存条。
  • 确保采用内存条安装规则和安装顺序中所列的其中一种受支持的配置。
  • 内存条容易被静电损坏，操作时需特殊对待。请参阅操作容易被静电损坏的设备中的标准准则：
    • 卸下或安装内存条时始终佩戴静电释放腕带。也可以使用静电释放手套。
    • 切勿同时拿取两个或更多内存条，以免使其互相接触。存储时请勿直接堆叠内存条。
    • 切勿接触内存条插槽金制触点或使这些触点接触内存条插槽壳体外部。
    • 小心操作内存条：切勿弯曲、扭转或使内存条跌落。
    • 请勿使用任何金属工具（例如夹具或卡箍）来处理内存条，因为硬质金属可能会损坏内存条。
    • 请勿在手持包装或无源组件的同时插入内存条，否则可能因插入力过大而导致包装破裂或无源组件分离。
重要
  • 请一次仅卸下或安装一个处理器的内存条。
  • 在安装 24 GB DRAM RDIMM 之前，请确保先将 UEFI 固件更新到最新版本，然后再卸下所有现有的 16 GB DRAM RDIMM。
固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

过程

注意
请确保在从系统上拔下电源线 20 秒后再卸下或安装内存条。这样可以使系统完全放电，以便安全地操作内存条。

  1. 以装有内存条的防静电包装接触服务器外部任何未上漆的表面。然后，从包装中取出内存条，并将其放在防静电平面上。
  2. 在主板组合件上找到所需的内存条插槽。
    注
    确保遵循内存条安装规则和安装顺序中的安装规则和顺序。
    图 1. 内存条和处理器布局
    Memory module and processor location
  3. 将内存条装入插槽中。
    注意
    • 要避免折断固定夹或损坏内存条插槽，打开及闭合固定夹时请勿用力。
    • 如果内存条和固定夹之间有间隙，说明没有正确插入内存条。在这种情况下，请打开固定夹，卸下内存条，然后将其重新插入。

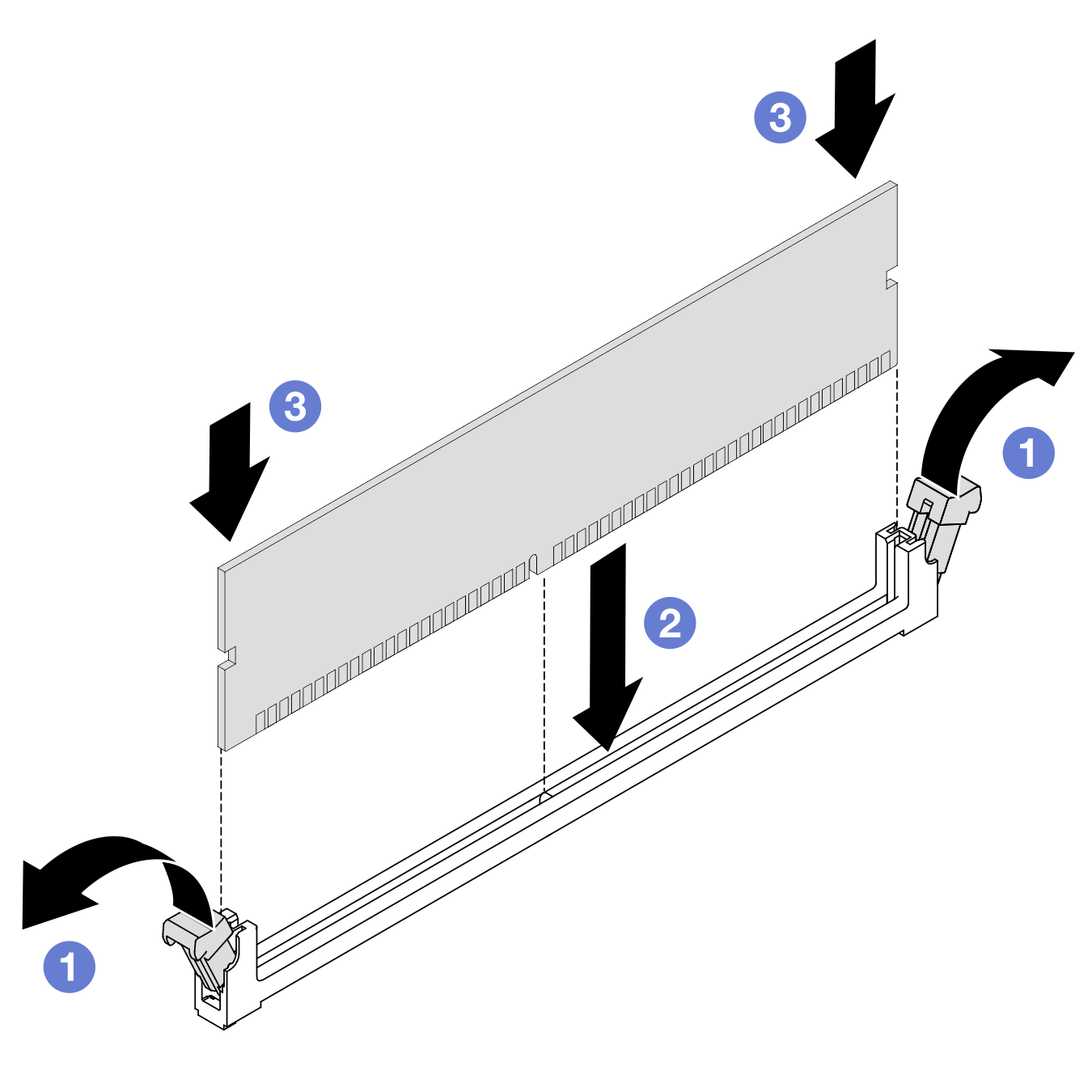

    图 2. 安装内存条
    Memory module installation
    1. 轻轻打开内存条插槽两端的固定夹。
    2. 将内存条与插槽对齐，然后用两只手轻轻地将内存条放在插槽上。
    3. 将内存条的两端垂直向下用力按入插槽，直至固定夹“咔嗒”一声固定到锁定位置。

完成之后

  1. 如果对内存条进行操作时卸下了 2U 高性能 PHM，请将其装回。请参阅安装处理器和散热器。

  2. 如果已卸下横杆，请将其装回。请参阅安装横杆。

  3. 如果已卸下所有 PCIe 转接件，请将其装回。请参阅安装 PCIe 转接件。

  4. 装回背面导风罩。请参阅安装背面导风罩。

  5. 装回正面导风罩。请参阅安装正面导风罩。

  6. 装回后顶盖。请参阅安装后顶盖。

  7. 装回前顶盖。请参阅安装前顶盖。

  8. 完成部件更换。请参阅完成部件更换。
