安裝記憶體模組

請依照本節中的指示安裝記憶體模組。

關於此作業

如需記憶體配置和設定的詳細資訊，請參閱記憶體模組安裝規則和順序。
小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 確保在拔掉系統電源線 20 秒後再卸下或安裝記憶體模組。這樣可以使系統完全放電，安全地處理記憶體模組。
  • 確保採用記憶體模組安裝規則和順序中所列支援的配置之一。
  • 記憶體模組對靜電很敏感，需要特殊處理。請參閱處理靜電敏感裝置的標準準則：
    • 卸下或安裝記憶體模組時，一律佩戴靜電放電腕帶。也可以使用靜電放電手套。
    • 絕對不要同時拿兩個以上的記憶體模組，否則會造成其互相碰觸。在儲存期間，請勿將記憶體模組直接彼此堆疊。
    • 絕不要碰觸記憶體模組接頭的金色接點，或是讓這些接點與記憶體模組接頭外罩外部碰觸。
    • 小心處理記憶體模組：絕不要使記憶體模組彎折、扭轉或掉落。
    • 請勿使用任何金屬工具（例如模具或夾具）來處理記憶體模組，因為剛性金屬可能會損壞記憶體模組。
    • 請勿在拿著包裝或被動元件時插入記憶體模組，這可能會由於插入時的大量力道而造成包裝破裂或被動元件分離。
重要
  • 一次只卸下或安裝一個處理器的記憶體模組。
  • 安裝 24 Gb DRAM RDIMM 之前，請務必先將 UEFI 韌體更新到最新版本，然後再卸下所有現有的 16 Gb DRAM RDIMM。
韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

程序

小心
確保在拔掉系統電源線 20 秒後再卸下或安裝記憶體模組。這樣可以使系統完全放電，安全地處理記憶體模組。

  1. 將裝有記憶體模組的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出記憶體模組，並將其放置在防靜電表面上。
  2. 在主機板組件上找出所需的記憶體模組插槽。
    註
    請務必遵循記憶體模組安裝規則和順序中的安裝規則和順序。
    圖 1. 記憶體模組和處理器佈置
    Memory module and processor location
  3. 將記憶體模組安裝在插槽中。
    小心
    • 為避免折斷固定夾或損壞記憶體模組插槽，請輕輕地打開及合上固定夾。
    • 如果記憶體模組與固定夾之間留有空隙，表示記憶體模組沒有正確插入。在此情況下，請打開固定夾、卸下記憶體模組，然後將其重新插入。

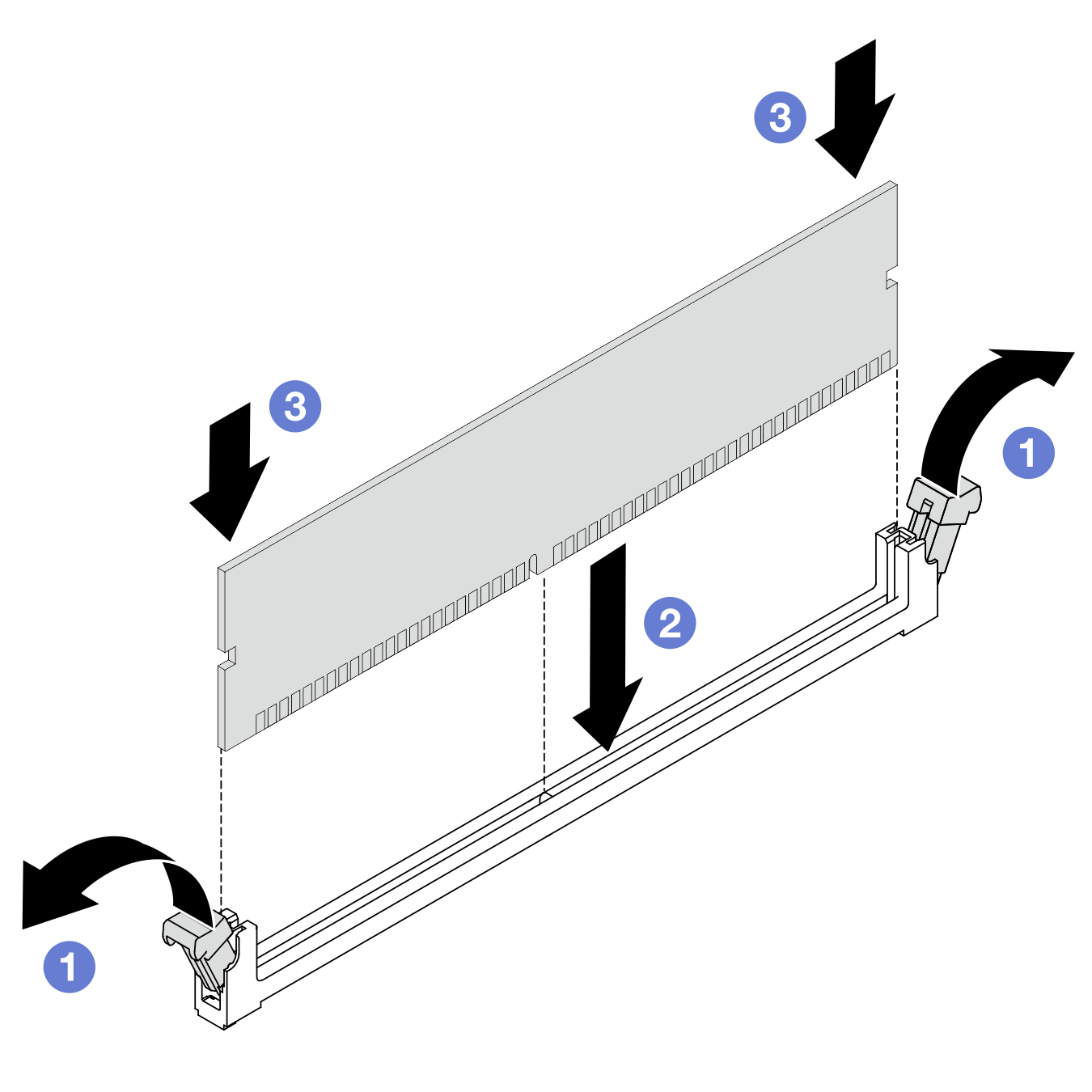

    圖 2. 安裝記憶體模組
    Memory module installation
    1. 輕輕地打開記憶體模組插槽兩端的固定夾。
    2. 將記憶體模組對齊插槽，然後用雙手輕輕將記憶體模組放在插槽上。
    3. 用力將記憶體模組的兩端垂直下壓至插槽中，直到固定夾卡入鎖定位置為止。

在您完成之後

  1. 如果卸下了 2U 效能 PHM 以便存取記憶體模組，請重新安裝它。請參閱安裝處理器和散熱槽。

  2. 如果您已卸下橫杆，請重新安裝它。請參閱安裝橫槓。

  3. 如果您已卸下所有 PCIe 擴充卡，請重新安裝它們。請參閱安裝 PCIe 擴充卡。

  4. 重新安裝後方空氣擋板。請參閱安裝後方空氣擋板。

  5. 重新安裝前方空氣擋板。請參閱安裝前方空氣擋板。

  6. 重新安裝後方上蓋。請參閱安裝後方上蓋。

  7. 重新安裝前方上蓋。請參閱安裝前方上蓋。

  8. 完成零件更換。請參閱完成零件更換。
