Speichermodul installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Speichermodul zu installieren.

Zu dieser Aufgabe

Ausführliche Informationen zur Speicherkonfiguration finden Sie im Abschnitt Installationsregeln und ‑reihenfolge für Speichermodule.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel vom System entfernen oder installieren. So kann das System vollständig elektrisch entladen werden und ist sicher für den Umgang mit Speichermodulen.
  • Vergewissern Sie sich, dass Sie eine der unterstützten Konfigurationen verwenden, die in Installationsregeln und ‑reihenfolge für Speichermodule aufgeführt sind.
  • Speichermodule sind empfindlich gegen statische Entladungen und erfordern eine spezielle Handhabung. Siehe Standardrichtlinien unter Umgang mit aufladungsempfindlichen Einheiten:
    • Tragen Sie immer ein Antistatikarmband, wenn Sie Speichermodule entfernen oder installieren. Antistatikhandschuhe können ebenfalls verwendet werden.
    • Halten Sie niemals zwei oder mehr Speichermodule zusammen in der Hand, denn diese sollten sich nicht berühren. Stapeln Sie Speichermodule während der Lagerung nicht übereinander.
    • Berühren Sie niemals die goldenen Speichermodul-Anschlusskontakte bzw. lassen Sie nicht zu, dass diese Kontakte die Außenseite des Speichermodul-Anschlussgehäuses berühren.
    • Gehen Sie vorsichtig mit Speichermodulen um: Sie dürfen ein Speichermodul niemals biegen, drehen oder fallen lassen.
    • Verwenden Sie keine Metallwerkzeuge (wie Schraubzwingen oder Klammern) für die Handhabung der Speichermodule, da das harte Metall die Speichermodule beschädigen kann.
    • Setzen Sie Speichermodule nicht ein, während Sie Schutzhüllen oder passive Komponenten halten, da es durch die hohe Steckkraft zu Rissen in Schutzhüllen oder zur Trennung von passiven Komponenten kommen kann.
Wichtig
  • Entfernen oder installieren Sie Speichermodule für jeweils einen Prozessor.
  • Bevor Sie 24-Gb-DRAM-RDIMMs installieren, stellen Sie sicher, dass Sie zuerst die UEFI-Firmware auf die neueste Version aktualisieren und dann alle vorhandenen 16-Gb-DRAM-RDIMMs entfernen.
Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

Achtung
Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel vom System entfernen oder installieren. So kann das System vollständig elektrisch entladen werden und ist sicher für den Umgang mit Speichermodulen.

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich das Speichermodul befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Entnehmen Sie anschließend das Speichermodul aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche.
  2. Stellen Sie fest, wo sich der erforderliche Speichermodul-Steckplatz auf der Systemplatinenbaugruppe befindet.
    Anmerkung
    Stellen Sie sicher, dass Sie die Installationsregeln und ‑reihenfolge in Installationsregeln und ‑reihenfolge für Speichermodule einhalten.
    Abbildung 1. Layout für Speichermodule und Prozessoren
    Memory module and processor location
  3. Setzen Sie das Speichermodul in den Steckplatz ein.
    Achtung
    • Öffnen und schließen Sie die Halteklammern vorsichtig, damit sie nicht brechen und die Speichermodul-Steckplätze nicht beschädigt werden.
    • Wenn zwischen dem Speichermodul und den Halteklammern eine Lücke bleibt, wurde das Speichermodul nicht richtig eingesetzt. Öffnen Sie in diesem Fall die Halteklammern, nehmen Sie das Speichermodul heraus und setzen Sie es erneut ein.

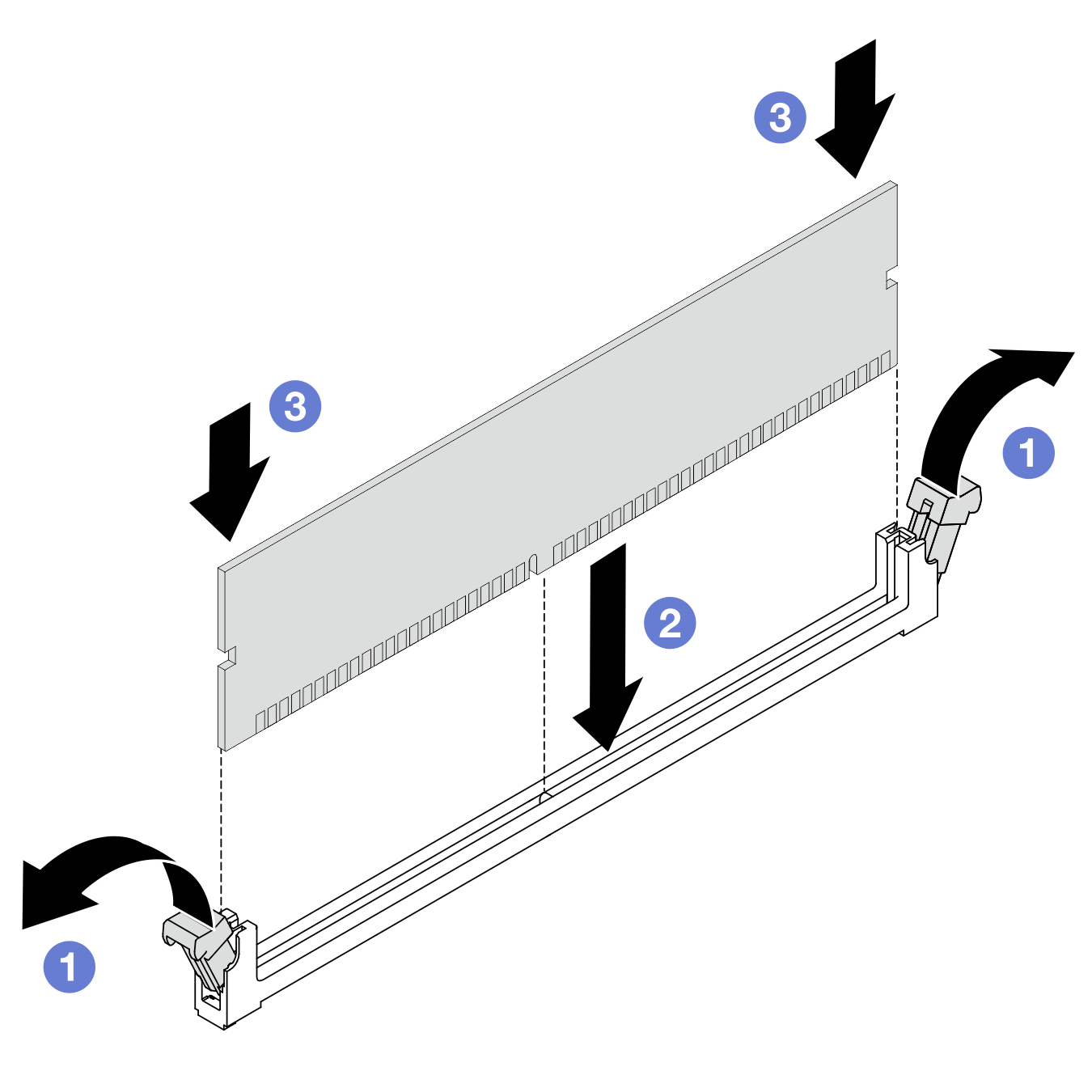

    Abbildung 2. Speichermodul installieren
    Memory module installation
    1. Öffnen Sie vorsichtig die Halteklammer auf beiden Seiten des Speichermodul-Anschlusses.
    2. Richten Sie das Speichermodul am Steckplatz aus und setzen Sie es vorsichtig mit beiden Händen auf den Steckplatz.
    3. Drücken Sie beide Enden des Speichermoduls nach unten in den Steckplatz, bis die Halteklammern hörbar in die verriegelte Position einrasten.

Nach dieser Aufgabe

  1. Wenn das 2U-Hochleistungs-PHM für den Zugriff auf die Speichermodule entfernt wurde, installieren Sie es wieder. (Siehe Prozessor und Kühlkörper installieren.)

  2. Bringen Sie die Querstrebe wieder an, wenn Sie sie entfernt haben. Siehe Querstrebe installieren.

  3. Installieren Sie alle PCIe-Adapterkarten wieder, wenn Sie sie entfernt haben. Siehe PCIe-Adapterkarte installieren.

  4. Installieren Sie die hintere Luftführung wieder. Siehe Hintere Luftführung installieren.

  5. Installieren Sie die vordere Luftführung wieder. Siehe Vordere Luftführung installieren.

  6. Bringen Sie die hintere obere Abdeckung wieder an. (siehe Hintere obere Abdeckung installieren).

  7. Bringen Sie die vordere obere Abdeckung wieder an. (siehe Vordere obere Abdeckung installieren).

  8. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
