Установка модуля памяти

Следуйте инструкциям в этом разделе, чтобы установить модуль памяти.

Об этой задаче

Подробные сведения о конфигурации и настройке памяти см. в разделе Правила и порядок установки модулей памяти.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
  • Обязательно снимите или установите модуль памяти в течение 20 секунд после отключения шнуров питания от системы. Это позволит полностью обесточить систему и гарантировать безопасность при работе с модулем памяти.
  • Используйте одну из поддерживаемых конфигураций, указанных в разделе Правила и порядок установки модулей памяти.
  • Модули памяти чувствительны к статическому электричеству и требуют особого обращения. См. стандартные рекомендации в разделе Работа с устройствами, чувствительными к статическому электричеству:
    • Снимайте и устанавливайте модули памяти только при надетом антистатическом браслете. Можно также использовать антистатические перчатки.
    • Не допускайте соприкосновения модулей памяти. Не храните модули памяти расположенными друг на друге.
    • Никогда не касайтесь золотых контактов разъема модуля памяти и не позволяйте этим контактам выходить за пределы корпуса разъема модуля памяти.
    • Обращайтесь с модулями памяти с осторожностью: никогда не сгибайте, не перекручивайте и не роняйте их.
    • Не используйте металлические инструменты (например, калибр или зажимы) для работы с модулями памяти, поскольку жесткие металлы могут повредить модули памяти.
    • Не вставляйте модули памяти, удерживая упаковку или пассивные компоненты, поскольку это может привести к тому, что упаковка потрескается или пассивные компоненты отсоединятся в результате высокого усилия вставки.
Важное замечание
  • Извлекать и устанавливать модули памяти следует отдельно для каждого процессора.
  • Перед установкой модулей DRAM RDIMM 24 Гб обязательно обновите микропрограмму UEFI до последней версии, а затем удалите все существующие модули DRAM RDIMM 16 Гб.
Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

Внимание
Обязательно снимите или установите модуль памяти в течение 20 секунд после отключения шнуров питания от системы. Это позволит полностью обесточить систему и гарантировать безопасность при работе с модулем памяти.

  1. Коснитесь антистатической упаковкой, в которой находится модуль памяти, любой неокрашенной поверхности вне сервера. Затем извлеките модуль памяти из упаковки и разместите его на антистатической поверхности.
  2. Найдите необходимое гнездо модуля памяти на блоке материнской платы.
    Прим.
    Обеспечьте соблюдение правил и последовательности установки, представленной в разделе Правила и порядок установки модулей памяти.
    Рис. 1. Расположение модулей памяти и процессоров
    Memory module and processor location
  3. Установите модуль памяти в гнездо.
    Внимание
    • Чтобы не сломать фиксирующие защелки и не повредить гнезда модуля памяти, открывайте и закрывайте защелки аккуратно.
    • Если между модулем памяти и фиксирующими защелками есть зазор, модуль памяти вставлен неправильно. В этом случае откройте фиксирующие защелки, извлеките модуль памяти, а затем вставьте его повторно.

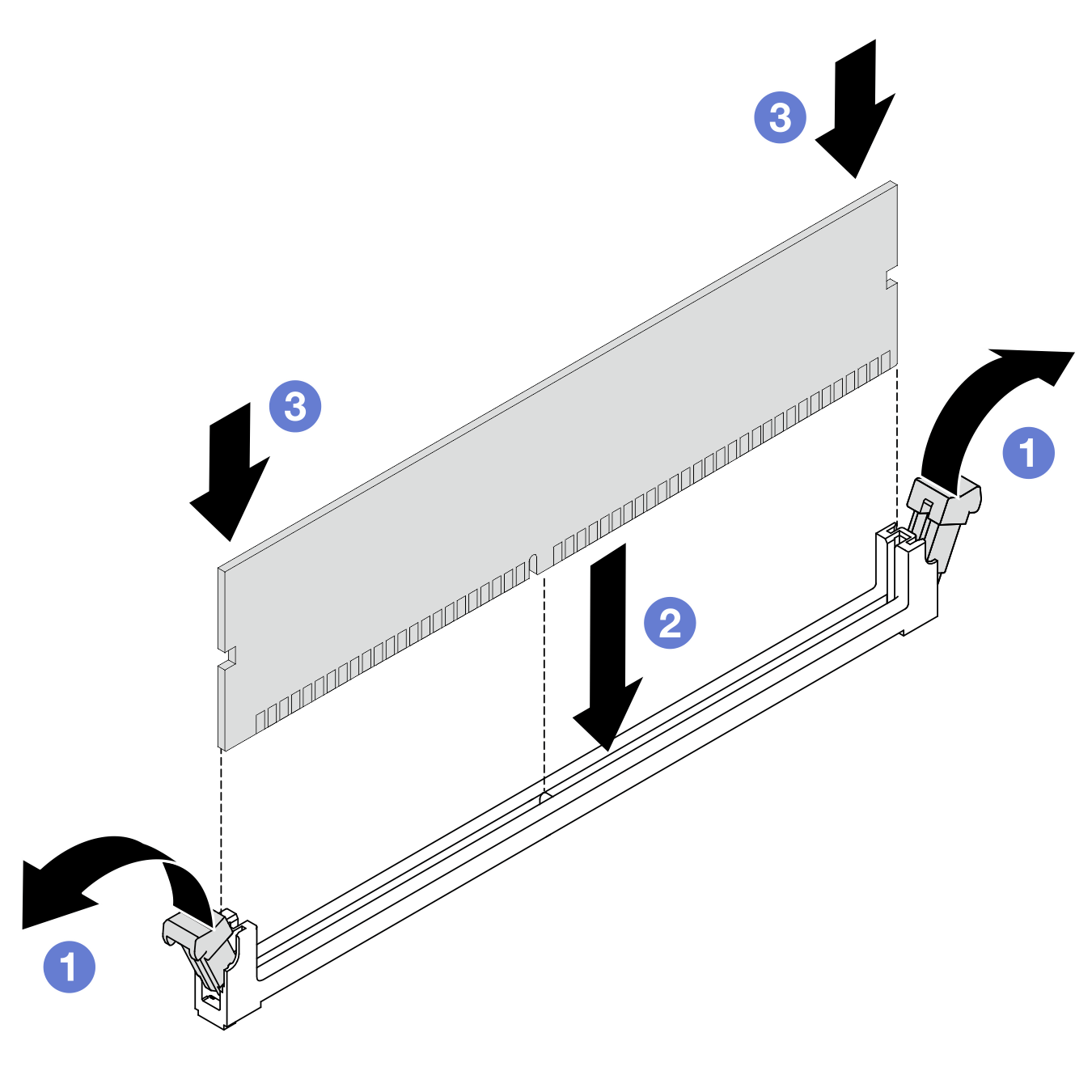

    Рис. 2. Установка модуля памяти
    Memory module installation
    1. Осторожно откройте фиксирующую защелку на каждом конце гнезда модуля памяти.
    2. Совместите модуль памяти с гнездом и аккуратно вставьте модуль памяти в гнездо обеими руками.
    3. Сильным нажатием на оба конца модуля памяти вставьте его прямо в гнездо, пока фиксирующие защелки не закроются.

После завершения

  1. Если для доступа к модулям памяти был снят модуль PHM повышенной мощности 2U, установите его на место. См. раздел Установка процессора и радиатора.

  2. Установите на место поперечную планку, если она была снята. См. раздел Установка поперечной планки.

  3. Установите на место все платы-адаптеры Riser PCIe, если они были сняты. См. раздел Установка платы-адаптера PCIe Riser.

  4. Установите на место задний дефлектор. См. раздел Установка заднего дефлектора.

  5. Установите на место передний дефлектор. См. раздел Установка переднего дефлектора.

  6. Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.

  7. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.

  8. Завершите замену компонентов. См. раздел Завершение замены компонентов.
