Installazione di un modulo di memoria

Seguire le istruzioni riportate in questa sezione per installare un modulo di memoria.

Informazioni su questa attività

Vedere Regole e ordine di installazione dei moduli di memoria per informazioni dettagliate sull'installazione e sulla configurazione della memoria.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Assicurarsi di rimuovere o installare il modulo di memoria 20 secondi dopo avere scollegato i cavi di alimentazione dal sistema. In questo modo il sistema può essere completamente scaricato e reso sicuro per la gestione del modulo di memoria.
  • Assicurarsi di utilizzare una delle configurazioni supportate elencate nella sezione Regole e ordine di installazione dei moduli di memoria.
  • I moduli di memoria sono sensibili alle scariche statiche e richiedono uno speciale trattamento. Fare riferimento alle linee guida standard in Manipolazione di dispositivi sensibili all'elettricità statica:
    • Indossare sempre un cinturino da polso di scaricamento elettrostatico quando si rimuovono o si installano i moduli di memoria. Possono essere utilizzati anche guanti per lo scaricamento elettrostatico.
    • Evitare che due o più moduli di memoria entrino in contatto tra loro. Non impilare i moduli di memoria direttamente l'uno sull'altro quando devono essere riposti.
    • Non toccare mai i contatti in oro del connettore del modulo di memoria né permettere che entrino in contatto con la parte esterna dell'alloggiamento del connettore del modulo di memoria.
    • Maneggiare i moduli di memoria con attenzione: non piegare, ruotare né far cadere per alcun motivo un modulo di memoria.
    • Non utilizzare strumenti metallici (ad esempio, fermi o morsetti) per maneggiare i moduli di memoria, poiché i metalli rigidi potrebbero danneggiarli.
    • Non inserire i moduli di memoria mentre si mantengono pacchetti o componenti passivi, poiché una pressione eccessiva può causare la rottura dei pacchetti o il distacco dei componenti passivi.
Importante
  • Rimuovere o installare i moduli di memoria per un processore alla volta.
  • Prima di installare i moduli RDIMM DRAM da 24 Gb, assicurarsi innanzitutto di aggiornare il firmware UEFI alla versione più recente, quindi rimuovere tutti i moduli RDIMM DRAM da 16 Gb esistenti.
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

Attenzione
Assicurarsi di rimuovere o installare il modulo di memoria 20 secondi dopo avere scollegato i cavi di alimentazione dal sistema. In questo modo il sistema può essere completamente scaricato e reso sicuro per la gestione del modulo di memoria.

  1. Mettere a contatto l'involucro antistatico che contiene il modulo di memoria con una superficie non verniciata esterna al server. Estrarre quindi il modulo di memoria dalla confezione e collocarlo su una superficie antistatica.
  2. Individuare lo slot del modulo di memoria richiesto sull'assieme della scheda di sistema.
    Nota
    Assicurarsi di osservare le regole e la sequenza di installazione riportate in Regole e ordine di installazione dei moduli di memoria.
    Figura 1. Layout dei moduli di memoria e dei processori
    Memory module and processor location
  3. Installare quindi il modulo di memoria nello slot.
    Attenzione
    • Per evitare la rottura dei fermi di blocco o danni agli slot del modulo di memoria, aprire e chiudere i fermi con cura.
    • Se rimane uno spazio tra il modulo di memoria e i fermi di blocco, il modulo non è stato inserito correttamente. In questo caso, aprire i fermi di blocco, rimuovere il modulo di memoria e reinserirlo.

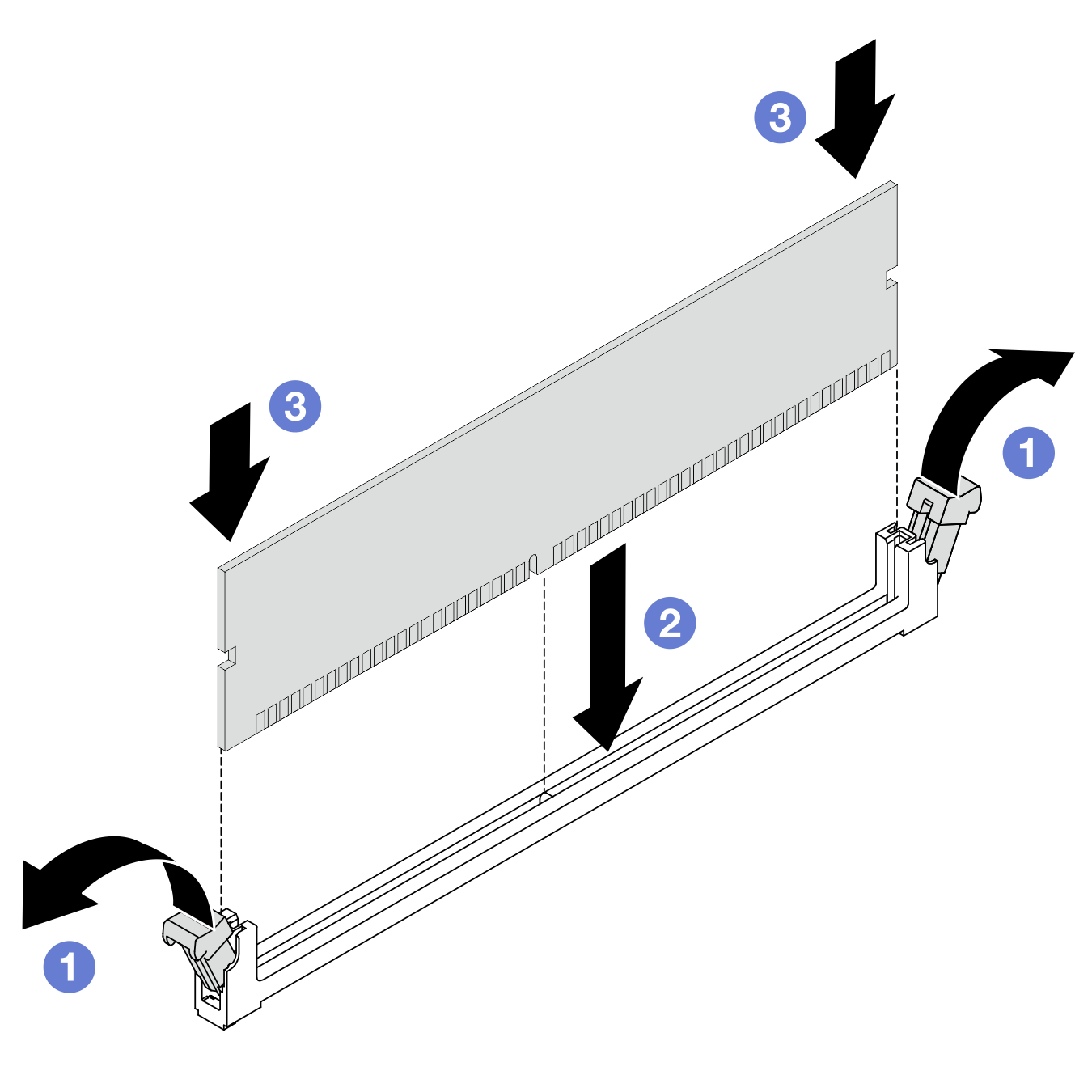

    Figura 2. Installazione del modulo di memoria
    Memory module installation
    1. Aprire delicatamente il fermo di blocco su entrambe le estremità dello slot del modulo di memoria.
    2. Allineare il modulo di memoria allo slot e posizionarlo delicatamente sullo slot con entrambe le mani.
    3. Premere con decisione entrambe le estremità del modulo di memoria nello slot, finché i fermi di blocco non scattano in posizione.

Dopo aver terminato

  1. Se il PHM 2U ad alte prestazioni è stato rimosso per accedere ai moduli di memoria, reinstallarlo. Vedere Installazione di un processore e un dissipatore di calore.

  2. Reinstallare la barra trasversale se è stata rimossa. Vedere Installazione della barra trasversale.

  3. Reinstallare tutte le schede verticali PCIe, se sono state rimosse. Vedere Installazione della scheda verticale PCIe.

  4. Reinstallare il deflettore d'aria posteriore. Vedere Installazione del deflettore d'aria posteriore.

  5. Reinstallare il deflettore d'aria anteriore. Vedere Installazione del deflettore d'aria anteriore.

  6. Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.

  7. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.

  8. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
