Installation d’un module de mémoire

Suivez les instructions de cette section pour installer un module de mémoire.

À propos de cette tâche

Voir Règles et ordre d’installation d’un module de mémoire pour obtenir des informations détaillées sur le paramétrage et la configuration de la mémoire.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Assurez-vous de bien retirer ou d’installer le module de mémoire 20 secondes après avoir débranché les cordons d’alimentation du système. Cela permet au système d’être complètement exempt d’électricité et de pouvoir donc manipuler le module de mémoire en toute sécurité.
  • Veillez à adopter l’une des configurations prises en charge répertoriées dans la section Règles et ordre d’installation d’un module de mémoire.
  • Les modules de mémoire sont sensibles aux décharges d’électricité statique et ils doivent être manipulés avec précaution. Consultez les instructions standards dans Manipulation des dispositifs sensibles à l’électricité statique :
    • Utilisez toujours une dragonne de décharge électrostatique lors du retrait ou de l’installation des modules de mémoire. Il est possible d’utiliser des gants antistatiques.
    • Ne saisissez jamais deux modules de mémoire ou plus en même temps afin qu’ils ne se touchent pas. N’empilez pas les modules de mémoire directement les uns sur les autres lors du stockage.
    • Ne touchez jamais les contacts de connecteur dorés du module de mémoire ni ne laissez les contacts toucher l’extérieur du boîtier de connecteur de module de mémoire.
    • Manipulez les modules de mémoire avec soin : ne pliez, ne faites pivoter ni ne laissez jamais tomber un module de mémoire.
    • N’utilisez aucun outil métallique (par exemple, des gabarits ou des brides de serrage) pour manipuler les modules de mémoire, car les métaux rigides peuvent endommager les modules de mémoire.
    • N’insérez pas de modules de mémoire lorsque vous maintenez des paquets ou des composants passifs, car cela peut entraîner une fissure des paquets ou un détachement des composants passifs en raison de la force d’insertion élevée.
Important
  • Ne retirez ou n’installez les modules de mémoire que pour un processeur à la fois.
  • Avant d’installer des modules RDIMM DRAM 24 Go, veillez à mettre à jour le microprogramme UEFI vers la version la plus récente. Enfin, supprimez tous les modules RDIMM DRAM 16 Go existants.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

Avertissement
Assurez-vous de bien retirer ou d’installer le module de mémoire 20 secondes après avoir débranché les cordons d’alimentation du système. Cela permet au système d’être complètement exempt d’électricité et de pouvoir donc manipuler le module de mémoire en toute sécurité.

  1. Mettez l’emballage antistatique contenant le module de mémoire en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le module de mémoire et posez-le sur une surface de protection électrostatique.
  2. Repérez l’emplacement du module de mémoire requis sur le bloc carte mère.
    Remarque
    Assurez-vous d’observer l’ordre et les règles d’installation dans Règles et ordre d’installation d’un module de mémoire.
    Figure 1. Disposition des modules de mémoire et des processeurs
    Memory module and processor location
  3. Installez le module de mémoire dans l’emplacement.
    Avertissement
    • Pour ne pas casser les pattes de retenue ou endommager les emplacements du module de mémoire, ouvrez et fermez les pattes avec précaution.
    • S’il reste un espace entre le module de mémoire et les pattes de retenue, le module n’est pas correctement inséré. Dans ce cas, ouvrez les pattes de retenue, retirez le module de mémoire et réinsérez-le.

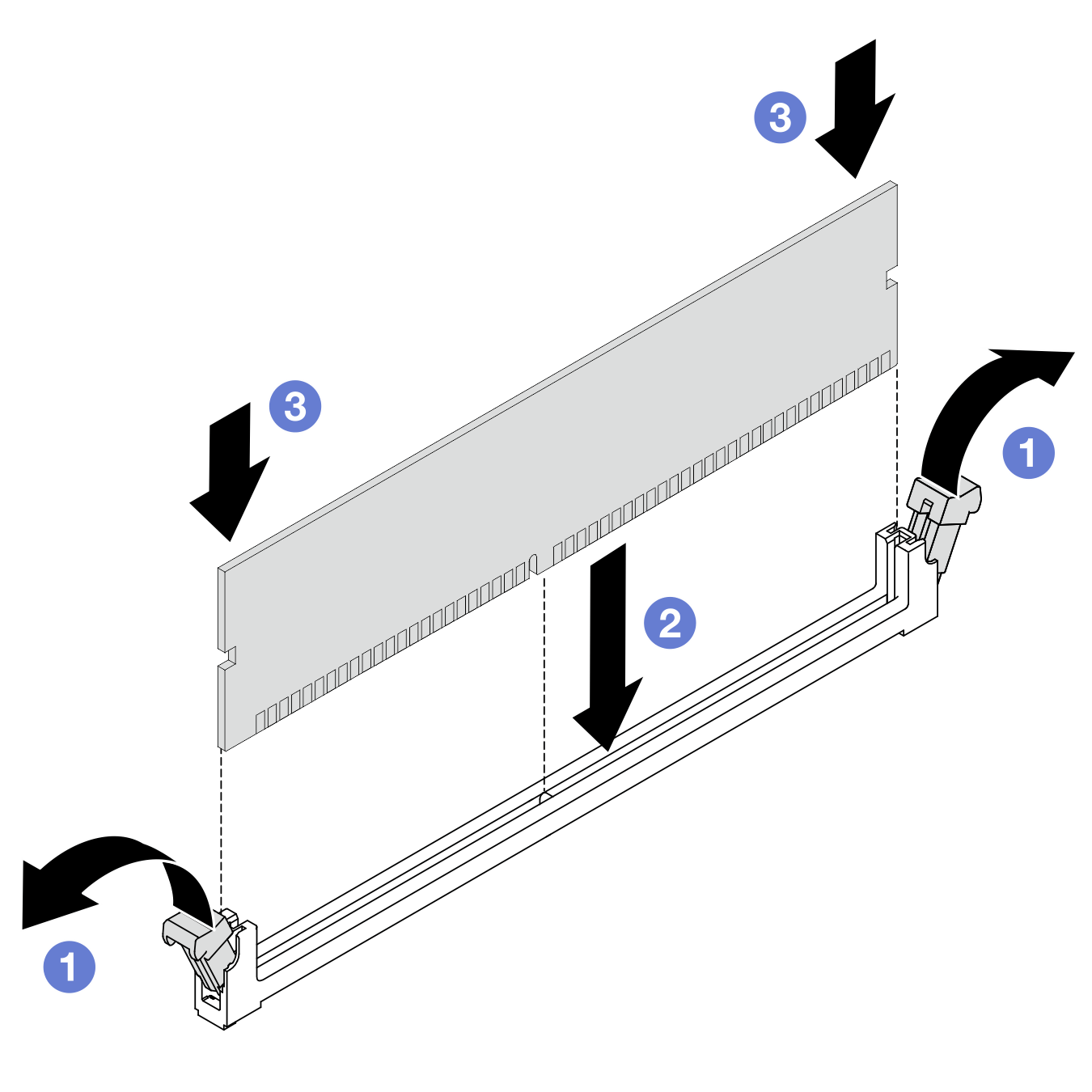

    Figure 2. Installation du module de mémoire
    Memory module installation
    1. Ouvrez délicatement les pattes de retenue situées à chaque extrémité de l’emplacement du module de mémoire.
    2. Alignez le module de mémoire sur l’emplacement, puis placez-le délicatement dedans avec les deux mains.
    3. Appuyez fermement sur les deux extrémités du module de mémoire pour l’insérer dans l’emplacement jusqu’à ce que les pattes de retenue s’enclenchent en position fermée.

Après avoir terminé

  1. Si le PHM de performances 2U a été retiré pour accéder aux modules de mémoire, réinstallez-le. Voir Installation d’un processeur-dissipateur thermique.

  2. Réinstallez la traverse si vous l’aviez retirée. Voir Installation de la traverse.

  3. Réinstallez toutes les cartes mezzanines PCIe si vous les aviez retirées. Voir Installation de la carte mezzanine PCIe.

  4. Réinstallez la grille d’aération arrière. Voir Installation de la grille d’aération arrière.

  5. Réinstallez la grille d’aération avant. Voir Installation de la grille d’aération avant.

  6. Réinstallez le carter supérieur arrière. Pour plus d'informations, voir Installation du carter supérieur arrière.

  7. Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.

  8. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
