Speichermodul entfernen

Verwenden Sie diese Informationen, um ein Speichermodul zu entfernen.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.
  • Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel vom System entfernen oder installieren. So kann das System vollständig elektrisch entladen werden und ist sicher für den Umgang mit Speichermodulen.
  • Wenn Sie kein Austausch-Speichermodul im selben Steckplatz installieren, stellen Sie sicher, dass Sie über einen Speichermodulabdeckblende verfügen.
  • Speichermodule sind empfindlich gegen statische Entladungen und erfordern eine spezielle Handhabung. Siehe Standardrichtlinien für Umgang mit aufladungsempfindlichen Einheiten.
Wichtig
Entfernen oder installieren Sie Speichermodule für jeweils einen Prozessor.

Vorgehensweise

Achtung
Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel vom System entfernen oder installieren. So kann das System vollständig elektrisch entladen werden und ist sicher für den Umgang mit Speichermodulen.

  1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
  2. Führen Sie einen der folgenden Schritte aus:
    1. Entfernen Sie für den Austausch eines Speichermoduls an der Vorderseite (Speichermodul 33-64) die folgenden Komponenten:

      1. Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.

      2. Entfernen Sie die vordere Luftführung. (Siehe Vordere Luftführung entfernen).

    2. Entfernen Sie für den Austausch eines Speichermoduls an der Rückseite (Speichermodul 1-32) die folgenden Komponenten:

      1. Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.

      2. Entfernen Sie die hintere obere Abdeckung. (Siehe Hintere obere Abdeckung entfernen).

      3. Entfernen Sie die PCIe-Adapterkarte. Siehe PCIe-Adapterkarte entfernen.

      4. Entfernen Sie die Querstrebe. Siehe Querstrebe entfernen.

      5. Entfernen Sie die hintere Luftführung. Siehe Hintere Luftführung entfernen.

      6. Wenn 2U-Hochleistungs-PHMs installiert sind, entfernen Sie sie, um auf die Speichermodul-Steckplätze zugreifen zu können. (Siehe Prozessor und Kühlkörper entfernen.)
        Anmerkung
        Dieser Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.
  3. Stellen Sie fest, wo sich der erforderliche Speichermodul-Anschluss auf der Systemplatinenbaugruppe befindet.
    Abbildung 1. Layout für Speichermodule und Prozessoren
    Memory module and processor location
  4. Entfernen Sie das Speichermodul aus dem Steckplatz.
    Achtung
    Gehen Sie mit den Halteklammern vorsichtig um, damit sie nicht brechen und die Speichermodul-Steckplätze nicht beschädigt werden.

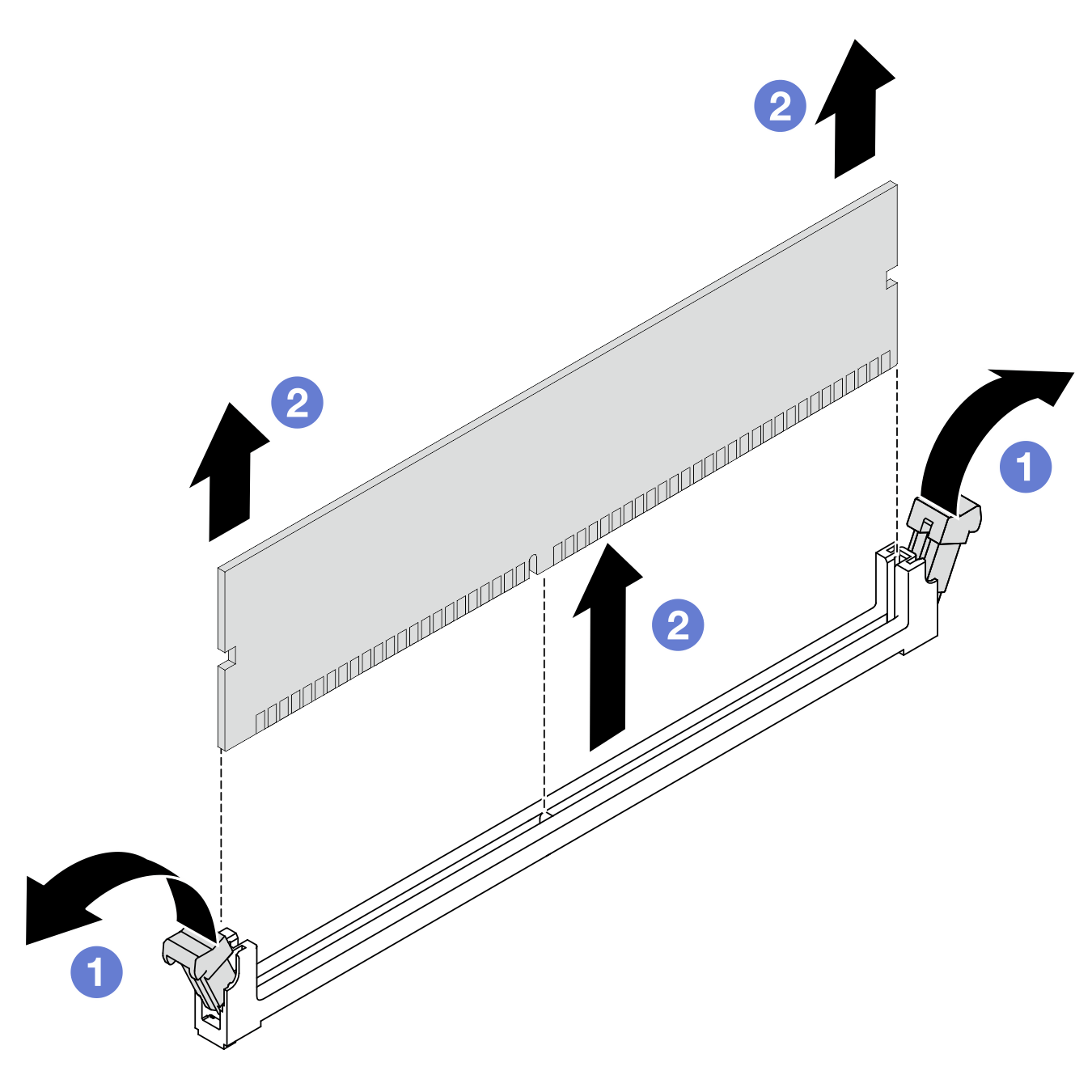

    Abbildung 2. Entfernen des Speichermoduls
    Memory module removal
    1. Öffnen Sie vorsichtig die Halteklammer auf beiden Seiten des Speichermodul-Anschlusses.
    2. Halten Sie das Speichermodul an beiden Enden und heben Sie es vorsichtig aus dem Steckplatz heraus.
Nach dieser Aufgabe
  1. In einem Speichermodul-Anschluss muss ein Speichermodul oder eine Speichermodulabdeckblende installiert sein. (Siehe Speichermodul installieren.)
  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
