Extracción de un módulo de memoria

Utilice esta información para extraer un módulo de memoria.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
  • Asegúrese de extraer o instalar el módulo de memoria 20 segundos después de desconectar los cables de alimentación del sistema. Esto permite que el sistema se descargue completamente de electricidad y que sea seguro manipular el módulo de memoria.
  • Si no está instalando un módulo de memoria de sustitución en la misma ranura, asegúrese de tener disponible relleno del módulo de memoria.
  • Los módulos de memoria son sensibles a la descarga estática y requieren una manipulación especial. Consulte las directrices estándar para Manipulación de dispositivos sensibles a la electricidad estática.
Importante
Quite o instale los módulos de memoria para un procesador a la vez.

Procedimiento

Atención
Asegúrese de extraer o instalar el módulo de memoria 20 segundos después de desconectar los cables de alimentación del sistema. Esto permite que el sistema se descargue completamente de electricidad y que sea seguro manipular el módulo de memoria.

  1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
  2. Complete uno de estos pasos:
    1. Para sustituir un módulo de memoria frontal (módulo de memoria 33-64), extraiga lo siguiente:

      1. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal

      2. Quite el deflector de aire frontal. Consulte Extracción del deflector de aire frontal.

    2. Para sustituir un módulo de memoria posterior (módulo de memoria 1-32), extraiga lo siguiente:

      1. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal

      2. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.

      3. Extraiga la barra cruzada. Consulte Extracción de la barra cruzada.

      4. Quite las tarjetas de expansión PCIe. Consulte Extracción de la tarjeta de expansión PCIe.

      5. Quite el deflector de aire posterior. Consulte Extracción del deflector de aire posterior.

      6. Si tiene PHM de rendimiento de 2U instalados, extráigalos para acceder a las ranuras del módulo de memoria. Consulte Extracción de un procesador y disipador de calor.
        Nota
        Este procedimiento debe ser realizado por un técnico capacitado.
  3. Localice la ranura de módulo de memoria requerida en el conjunto de la placa del sistema.
    Figura 1. Diseño de los módulos de memoria y el procesador
    Memory module and processor location
  4. Quite el módulo de memoria de la ranura.
    Atención
    Para evitar que los clips de sujeción se rompan o que las ranuras del módulo de memoria resulten dañadas, manipule los clips con cuidado.

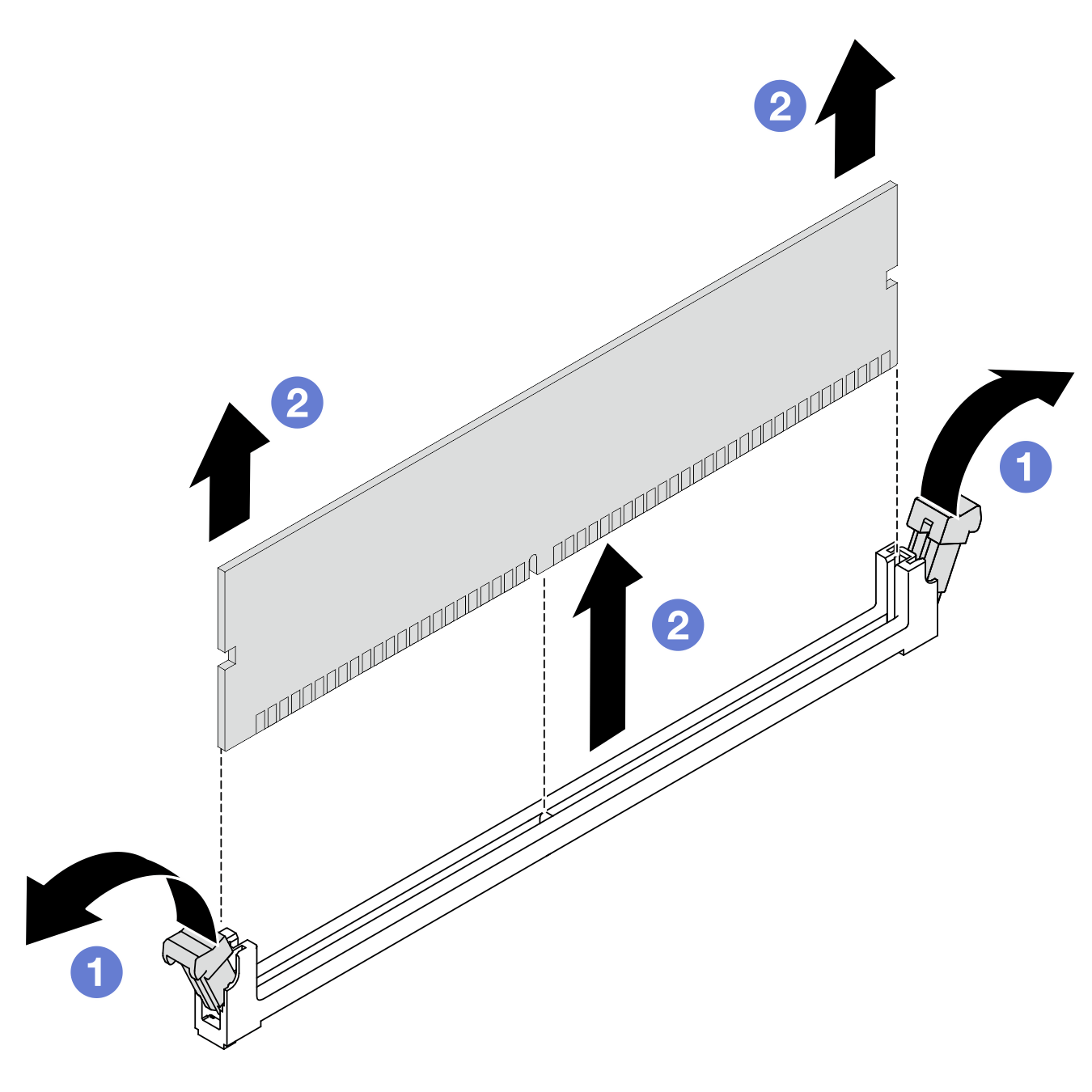

    Figura 2. Extracción del módulo de memoria
    Memory module removal
    1. Abra con cuidado el clip de sujeción de cada uno de los extremos de la ranura del módulo de memoria.
    2. Tome el módulo de memoria desde ambos extremos y levántelo con cuidado para quitarlo de la ranura.
Después de finalizar
  1. Una ranura de módulo de memoria se debe instalar con un módulo de memoria o un relleno del módulo de memoria. Consulte Instalación de un módulo de memoria.
  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
