ถอด Lenovo Processor Neptune Core Module

ทำตามคำแนะนำในส่วนนี้เพื่อถอด Processor Neptune^® Core Module

สำคัญ

• งานนี้ต้องดําเนินการโดยช่างเทคนิคผู้ผ่านการฝึกอบรมที่ได้รับการรับรองโดย Lenovo Service อย่าพยายามถอดหรือติดตั้งชิ้นส่วนหากไม่ได้รับการฝึกอบรมอย่างเหมาะสมและขาดคุณสมบัติ

• ติดต่อทีม Lenovo Professional Services เพื่อขอความช่วยเหลือเมื่อติดตั้งชิ้นส่วนเป็นครั้งแรก

• ตรวจสอบให้แน่ใจว่าคุณมีโครงยึดสำหรับการจัดส่งแบบวนรอบน้ำที่พร้อมใช้งานก่อนดำเนินการนี้

เกี่ยวกับงานนี้

ข้อมูลด้านความปลอดภัยสำหรับสายโมดูลเซนเซอร์ตรวจจับของเหลว

S011

ข้อควรระวัง

ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

• ช่องเสียบโปรเซสเซอร์แต่ละช่องต้องมีฝาครอบหรือแผ่นระบายความร้อนเสมอ เมื่อถอดหรือติดตั้งส่วนประกอบแผ่นระบายความร้อน ให้ป้องกันช่องเสียบโปรเซสเซอร์ที่ว่างเปล่าด้วยฝาครอบ
• อย่าสัมผัสตรงบริเวณช่องเสียบโปรเซสเซอร์หรือหน้าสัมผัสของโปรเซสเซอร์ หน้าสัมผัสของช่องเสียบโปรเซสเซอร์นั้นเปราะบางมากและเสียหายได้ง่าย สิ่งปนเปื้อนบนหน้าสัมผัสของโปรเซสเซอร์ เช่น น้ำมันจากผิวหนัง อาจทำให้การเชื่อมต่อล้มเหลว
• อย่าให้ครีมระบายความร้อนบนโปรเซสเซอร์หรือแผ่นระบายความร้อนสัมผัสกับสิ่งใด การสัมผัสกับพื้นผิวใดๆ อาจลดทอนประสิทธิภาพของครีมระบายความร้อน ครีมระบายความร้อนอาจทำให้ส่วนประกอบเสียหาย เช่น ขั้วต่อไฟฟ้าในช่องเสียบโปรเซสเซอร์

รายการประเภทไขควงแรงบิด	ประเภทสกรู
ไขควงหัว Torx T30	สกรู Torx T30

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดปลั๊ก Quick Connect ออกจากท่อ ดู ถอดท่อ (ระบบในแร็ค) หรือ ถอดท่อ (ระบบในแถว)
   2. ถอดเซิร์ฟเวอร์ออกจากแร็ค โปรดดู ถอดเซิร์ฟเวอร์ออกจากแร็ค (ตัวเครื่องที่มีช่องใส่ขนาด 2.5 นิ้ว) หรือ ถอดเซิร์ฟเวอร์ออกจากแร็ค (ตัวเครื่องที่มีช่องใส่ E3.S)
   3. ถอดฝาครอบด้านบนด้านหน้า ดูถอดฝาครอบด้านบนด้านหน้า
   4. ถอดฝาครอบด้านบนด้านหลัง ดูถอดฝาครอบด้านบนข้างหลัง
   5. ถอดแผ่นกั้นลมด้านหน้า ดูถอดแผ่นกั้นลมด้านหน้า
   6. ถอดพัดลมและตัวครอบพัดลม โปรดดู ถอดพัดลม และ ถอดตัวครอบพัดลม
   7. ถอดครอสบาร์ ดูถอดครอสบาร์
   8. ถอดตัวยก PCIe ดูถอดตัวยก PCIe
   9. ถอดแผ่นกั้นลมด้านหลัง ดูถอดแผ่นกั้นลมด้านหลัง
   10. ติดป้ายหมายเลขช่องเสียบบนโมดูลหน่วยความจำแต่ละโมดูลจากช่องเสียบ 9-24 และช่องเสียบ 41-56 จากนั้น ให้ถอดออกจากส่วนประกอบแผงระบบ และวางไว้ด้านข้างบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิตเพื่อติดตั้งกลับเข้าไปใหม่ ดู ถอดโมดูลหน่วยความจำ
2. ถอดสายโมดูลเซนเซอร์ตรวจจับการรั่วไหลออกจากขั้วต่อ 1 บนส่วนประกอบแผงระบบ
   รูปที่ 1. การถอดโมดูลเซนเซอร์ตรวจจับการรั่วไหล






3. ถอดแผงครอบตัวยก
   รูปที่ 2. การถอดแผงครอบตัวยก






4. ถอดฝาครอบแผ่นระบายความร้อน
   รูปที่ 3. การถอดฝาครอบแผ่นระบายความร้อน






5. จัดตำแหน่งและวางตัวยึดแผ่นระบายความร้อนลงบนส่วนประกอบแผ่นระบายความร้อน
   รูปที่ 4. การติดตั้งตัวยึดแผ่นระบายความร้อน






6. หมุนพลันเจอร์ทั้งหมดตามเข็มนาฬิกาไปยังตำแหน่งล็อคตามลำดับการติดตั้งที่แสดงบนฉลากตัวยึด

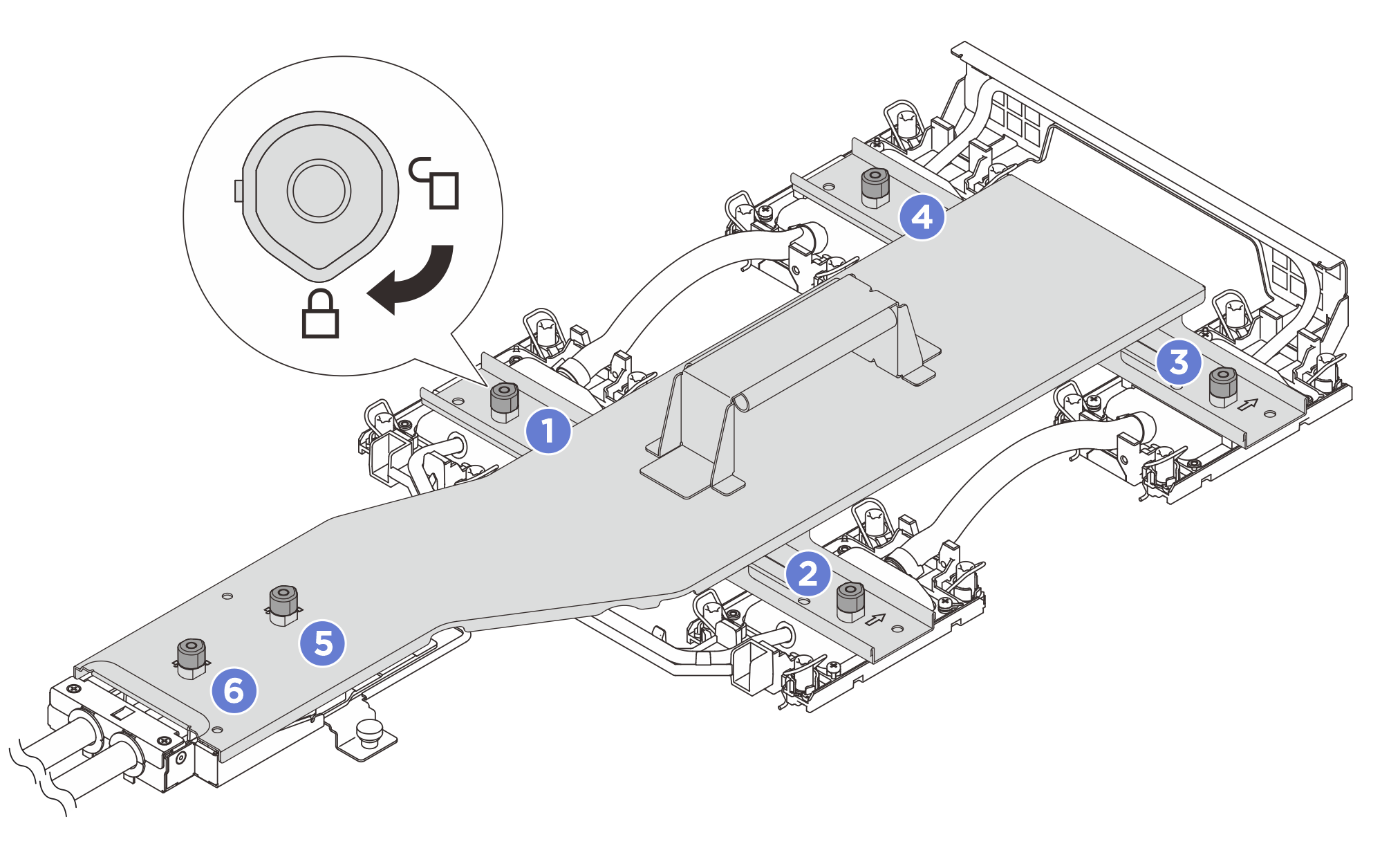

   รูปที่ 5. การยึดตัวยึดแผ่นระบายความร้อน






7. คลายน็อตหกเหลี่ยม T30 บนส่วนประกอบแผ่นระบายความร้อนจนสุด

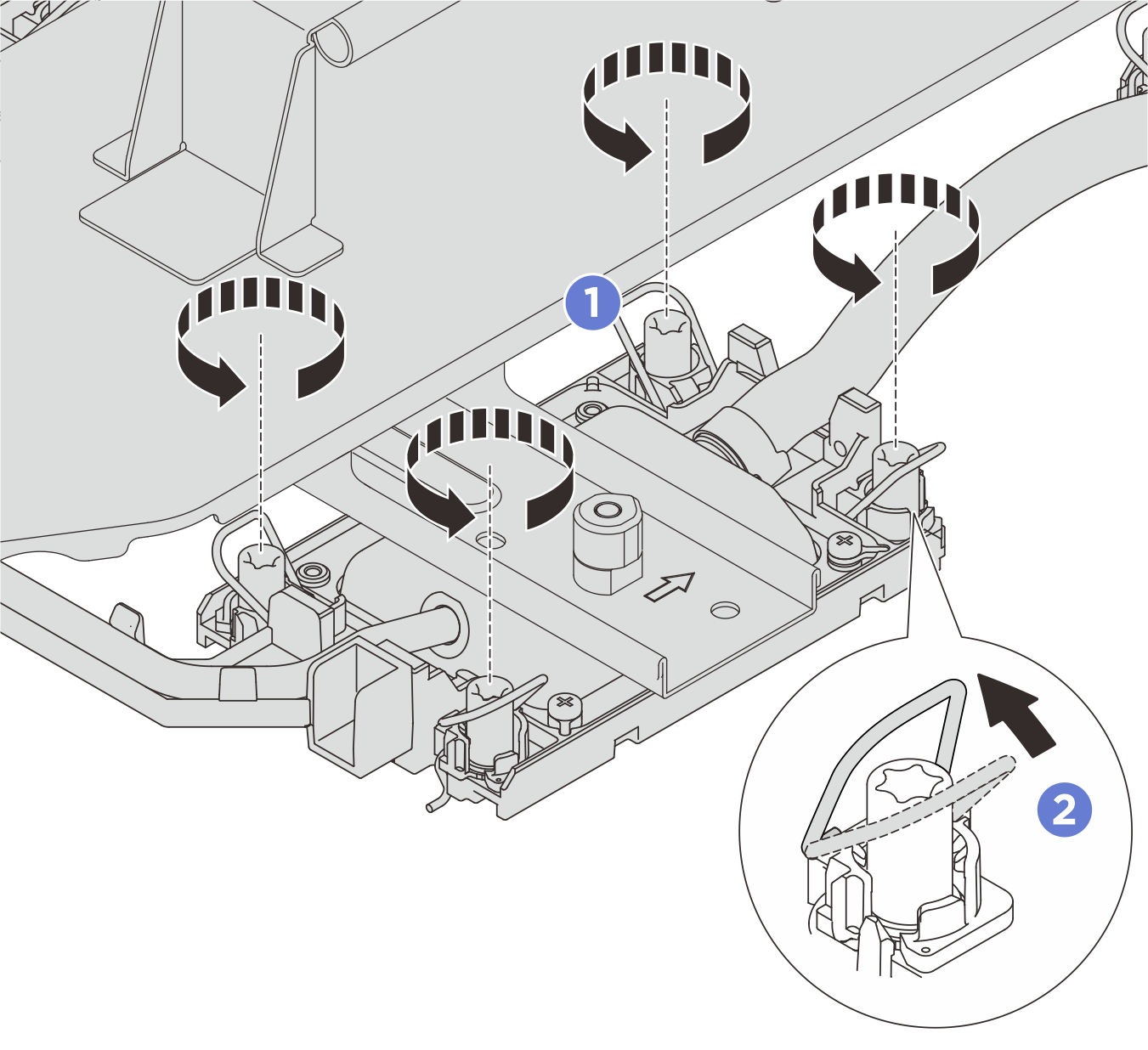

   รูปที่ 6. การคลายน็อต Torx T30






   1. คลายน็อตหกเหลี่ยม T30 บนส่วนประกอบแผ่นระบายความร้อนจนสุด
   2. หมุนตัวเก็บสายกันเอียงเข้าด้านใน
8. คลายตะปูควง ใช้ไขควงหากจำเป็น
   รูปที่ 7. การถอดส่วนประกอบแผ่นระบายความร้อน






9. ถอดส่วนประกอบแผ่นระบายความร้อน

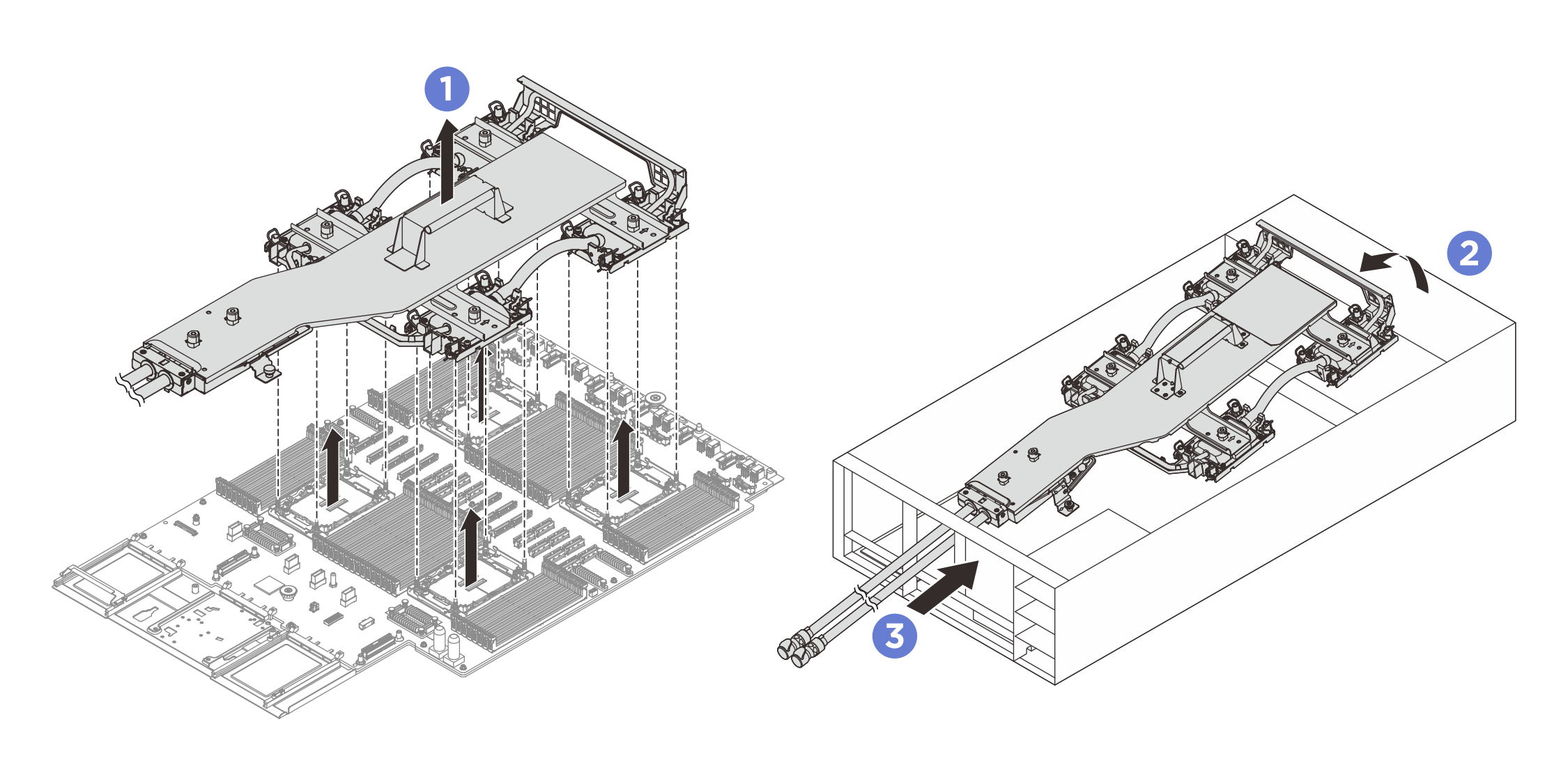

   รูปที่ 8. การถอดส่วนประกอบแผ่นระบายความร้อน






   1. จับที่จับบนส่วนประกอบแผ่นระบายความร้อน แล้วยกออกจากส่วนประกอบแผงระบบ
   2. หมุนด้านหน้าของส่วนประกอบแผ่นระบายความร้อนโดยเอียงทำมุม
   3. ค่อยๆ เลื่อนส่วนประกอบแผ่นระบายความร้อนไปทางด้านหน้าของตัวเครื่อง จากนั้นค่อยๆ ยกสายของส่วนประกอบแผ่นระบายความร้อนออกจากตัวเครื่องอย่างระมัดระวัง
10. หากคุณกำลังเปลี่ยนโปรเซสเซอร์หรือแผ่นระบายความร้อน ให้แยกโปรเซสเซอร์ออกจากส่วนประกอบแผ่นระบายความร้อน ดูแยกโปรเซสเซอร์ออกจากตัวยึดและตัวระบายความร้อน
