Remover o Lenovo Processor Neptune Core Module

Siga as instruções nesta seção para remover o Processor Neptune^® Core Module.

Importante

• Essa tarefa deve ser realizada por técnicos treinados e certificados pelo Serviço Lenovo. Não tente removê-lo nem instalá-lo sem treinamento e qualificação adequados sobre a peça.

• Entre em contato com a equipe de Lenovo Professional Services para obter ajuda ao instalar a peça pela primeira vez.

• Tenha o suporte de remessa do loop de água disponível antes de executar esta tarefa.

Sobre esta tarefa

Informações sobre segurança do cabo do módulo do sensor de detecção de líquidos

S011

CUIDADO

Bordas, cantos ou juntas pontiagudos nas proximidades.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

• Cada soquete do processador deve sempre conter uma tampa ou uma placa fria. Ao remover ou instalar um conjunto de placa fria, proteja os soquetes do processador vazios com uma tampa.
• Não toque no soquete do processador nem nos contatos. Os contatos do soquete do processador são muito frágeis e podem ser danificados com facilidade. Contaminadores nos contatos do processador, como óleo da sua pele, podem causar falhas de conexão.
• Não permita que a graxa térmica do processador ou da placa fria entre em contato com nada. O contato com qualquer superfície pode comprometer a graxa térmica, tornando-a ineficaz. A graxa térmica pode danificar componentes, como os conectores elétricos no soquete do processador.

Lista de tipos de chave de fenda de torque	Tipo de parafuso
Chave de fenda de cabeça Torx T30	Parafuso Torx T30

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova os plugues de conexão rápida dos coletores. Consulte Remover o coletor (sistema em rack) ou Remover o coletor (sistema em linha).
   2. Remova o servidor do rack. Consulte Remover o servidor do rack (chassi de compartimento de 2,5 polegadas) ou Remover o servidor do rack (chassi de compartimento E3.S).
   3. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
   4. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
   5. Remova o defletor de ar frontal. Consulte Remover o defletor de ar frontal.
   6. Remova os ventiladores e o compartimento do ventilador. Consulte Remover um ventilador e Remover o compartimento do ventilador.
   7. Remova a barra transversal. Consulte Remover a barra transversal.
   8. Remova as placas riser PCIe. Consulte Remover a placa riser PCIe.
   9. Remova o defletor de ar traseiro. Consulte Remover o defletor de ar traseiro.
   10. Rotule o número do slot em cada módulo de memória dos slots 9-24 e 41-56; em seguida, remova-os do conjunto de placa-mãe e deixe-os de lado em uma superfície antiestática para reinstalação. Consulte Remover um módulo de memória.
2. Desconecte o cabo do módulo do sensor de detecção de vazamento do conector 1 no conjunto de placa-mãe.
   Figura 1. Desconectando o módulo do sensor de detecção de vazamento






3. Remova o preenchimento da placa riser.
   Figura 2. Removendo o preenchimento da placa riser






4. Remova as tampas da placa fria.
   Figura 3. Removendo as tampas da placa fria






5. Alinhe e coloque a portadora da placa fria no conjunto da placa fria.
   Figura 4. Instalando a portadora da placa fria






6. Gire todos os êmbolos no sentido horário para a posição travada na sequência de instalação mostrada na etiqueta da portadora.

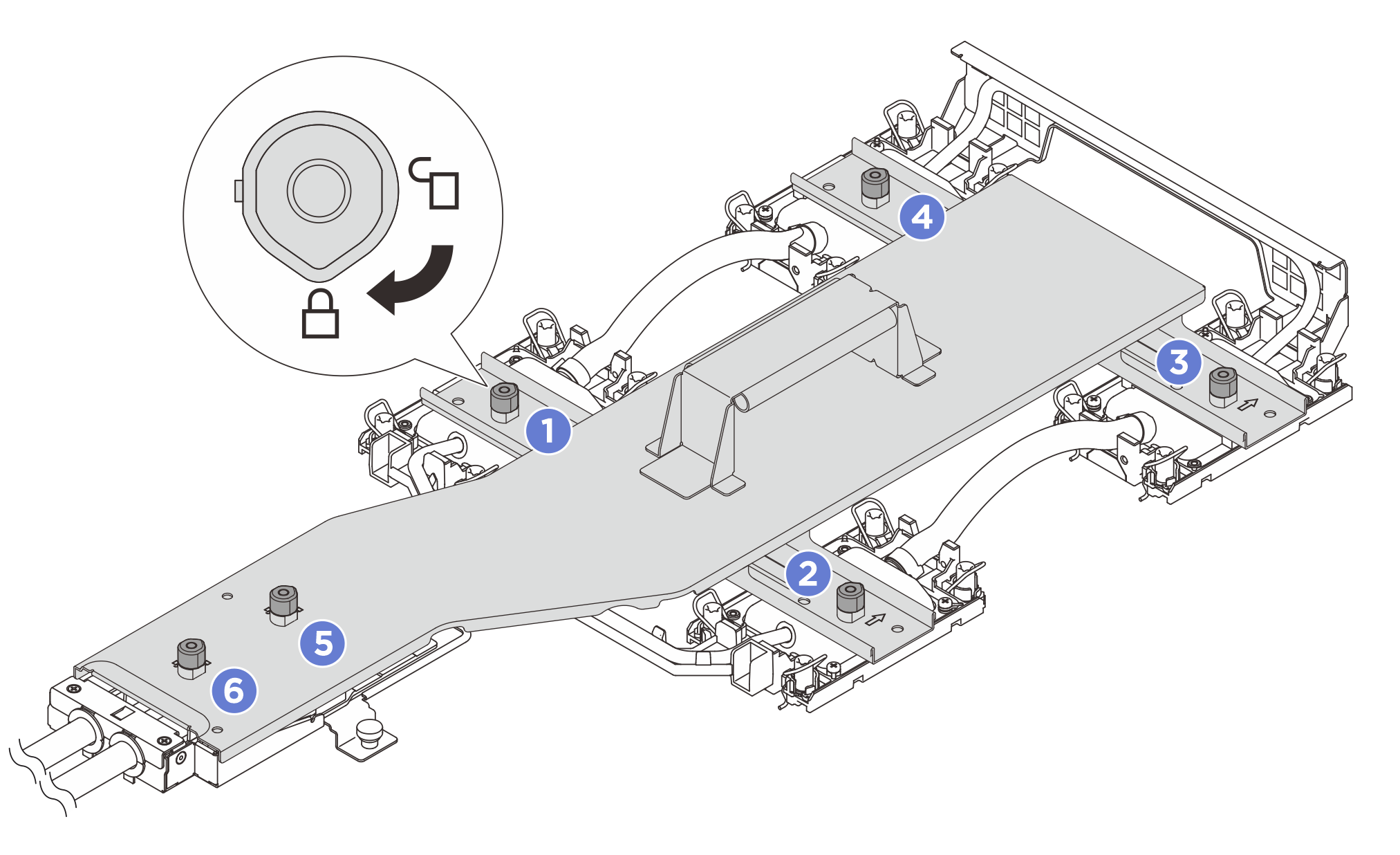

   Figura 5. Prendendo a portadora da placa fria






7. Solte as porcas Torx T30 no conjunto de placa fria.

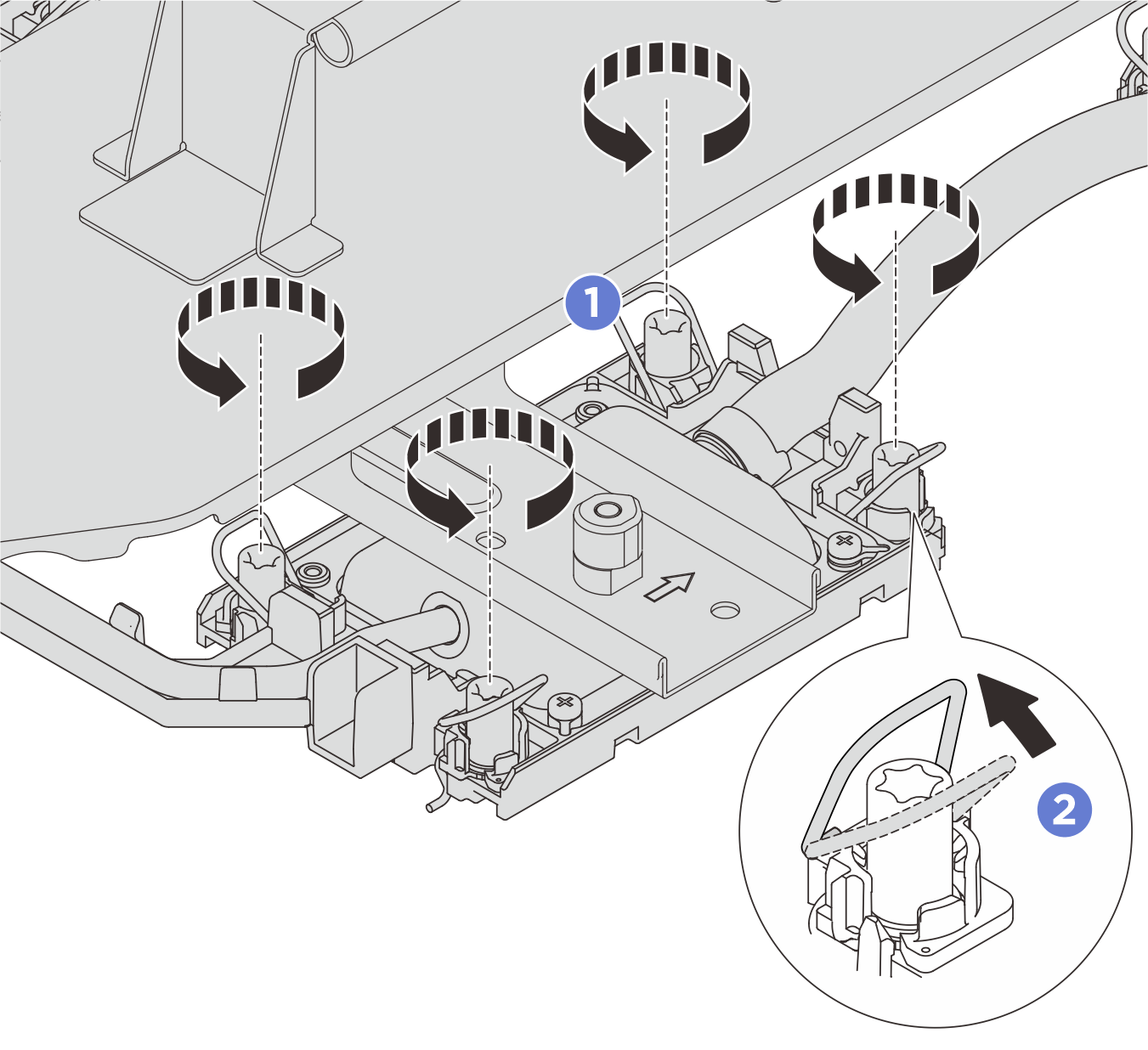

   Figura 6. Soltando porcas Torx T30






   1. Solte totalmente as porcas Torx T30 no conjunto de placa fria.
   2. Gire as presilhas anti-inclinação para dentro.
8. Solte os parafusos de aperto manual. Use uma chave de fenda, se necessário.
   Figura 7. Removendo o conjunto de placa fria






9. Remova o conjunto de placa fria.

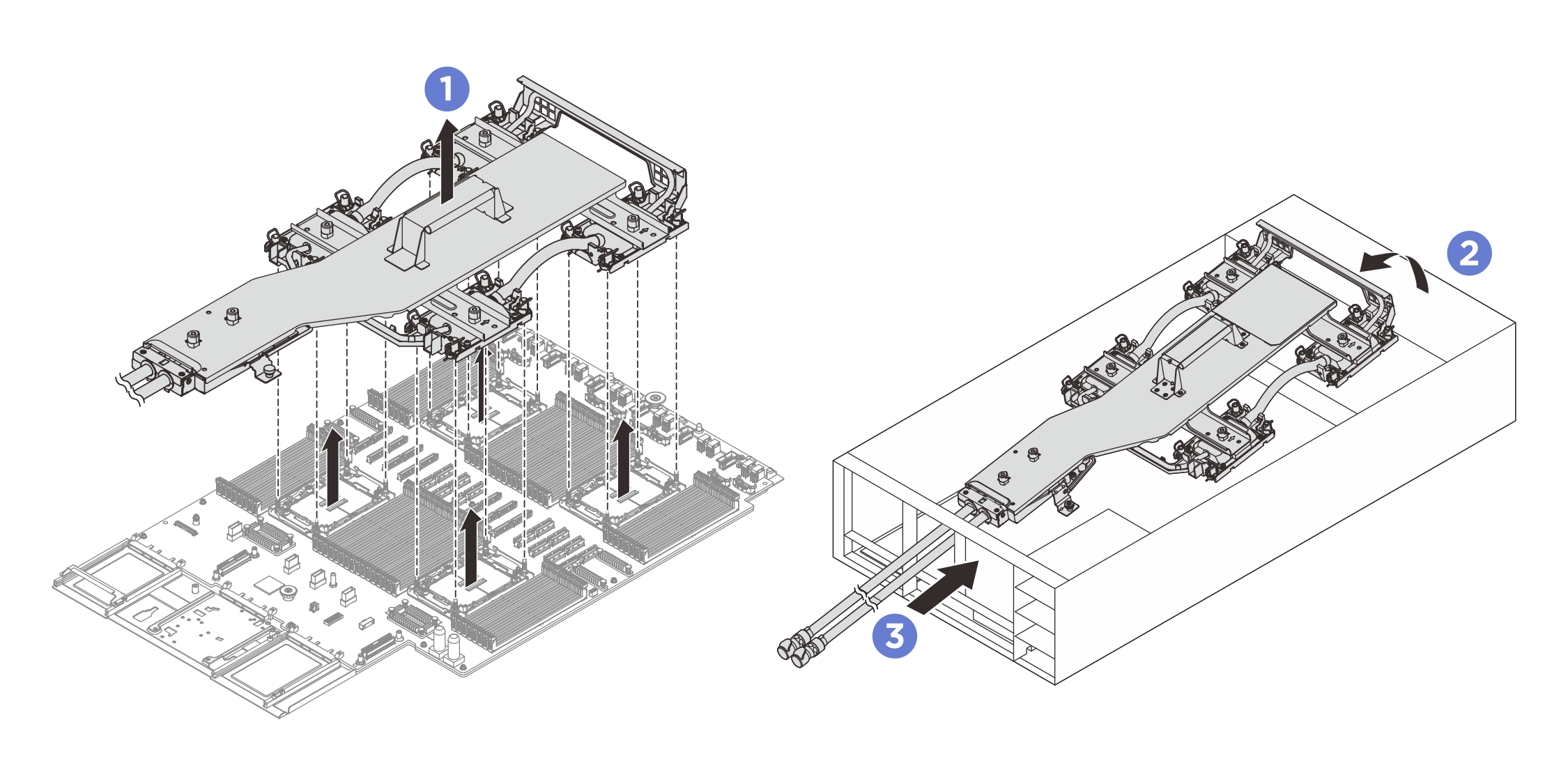

   Figura 8. Removendo o conjunto de placa fria






   1. Segure a alça no conjunto de placa fria e levante-a do conjunto da placa-mãe.
   2. Gire a frente do conjunto de placa fria em um ângulo.
   3. Deslize com cuidado o conjunto de placa fria em direção à parte frontal do chassi; em seguida, levante cuidadosamente as mangueiras do conjunto de placa fria para fora do chassi.
10. Se você estiver substituindo o processador ou a placa fria, separe o processador do conjunto de placa fria. Consulte Separar o processador da portadora e do dissipador de calor.
