卸下 Lenovo Processor Neptune Core Module

按照本节中的说明卸下 Processor Neptune^® Core Module。

重要

• 本任务必须由经过 Lenovo 服务机构认证的训练有素的技术人员执行。如果没有经过相关培训或不具备相应资质，请勿尝试拆卸或安装该部件。

• 首次安装该部件时，请联系 Lenovo Professional Services 团队寻求帮助。

• 在执行此任务之前，请确保准备好水循环模块装运支架。

关于本任务

漏液检测传感器模块线缆的安全信息

S011

警告

附近有尖锐的边缘、边角或接点。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

• 每个处理器插槽都必须始终装有外盖或冷却板。卸下或安装冷却板组合件时，请用外盖保护空的处理器插槽。
• 请勿接触处理器插槽或处理器触点。处理器插槽触点非常脆弱，容易损坏。处理器触点上的杂质（如皮肤上的油脂）可导致连接失败。
• 请勿让处理器或冷却板上的导热油脂接触到任何物体。与任何表面接触都有可能损坏导热油脂，致其失效。导热油脂可能会损坏处理器插槽中的电气接口等组件。

扭矩螺丝刀类型列表	螺钉类型
内六角 T30 螺丝刀	内六角 T30 螺钉

过程

1. 为本任务做好准备。
   1. 从歧管上卸下快接插头。请参阅卸下歧管（机架级系统）或卸下歧管（行级系统）。
   2. 从机架上卸下服务器。请参阅从机架上卸下服务器（2.5 英寸插槽机箱）或从机架上卸下服务器（E3.S 插槽机箱）。
   3. 卸下前顶盖。请参阅卸下前顶盖。
   4. 卸下后顶盖。请参阅卸下后顶盖。
   5. 卸下正面导风罩。请参阅卸下正面导风罩。
   6. 卸下风扇和风扇架。请参阅卸下风扇和卸下风扇架。
   7. 卸下横杆。请参阅卸下横杆。
   8. 卸下 PCIe 转接件。请参阅卸下 PCIe 转接件。
   9. 卸下背面导风罩。请参阅卸下背面导风罩。
   10. 为所有内存条注插槽编号（插槽 9-24 及插槽 41-56）；随后将其从主板组合件上取下，放置在防静电平面上以备重新安装。请参阅卸下内存条。
2. 从主板组合件上的接口 1 上拔下漏液检测传感器模块线缆。

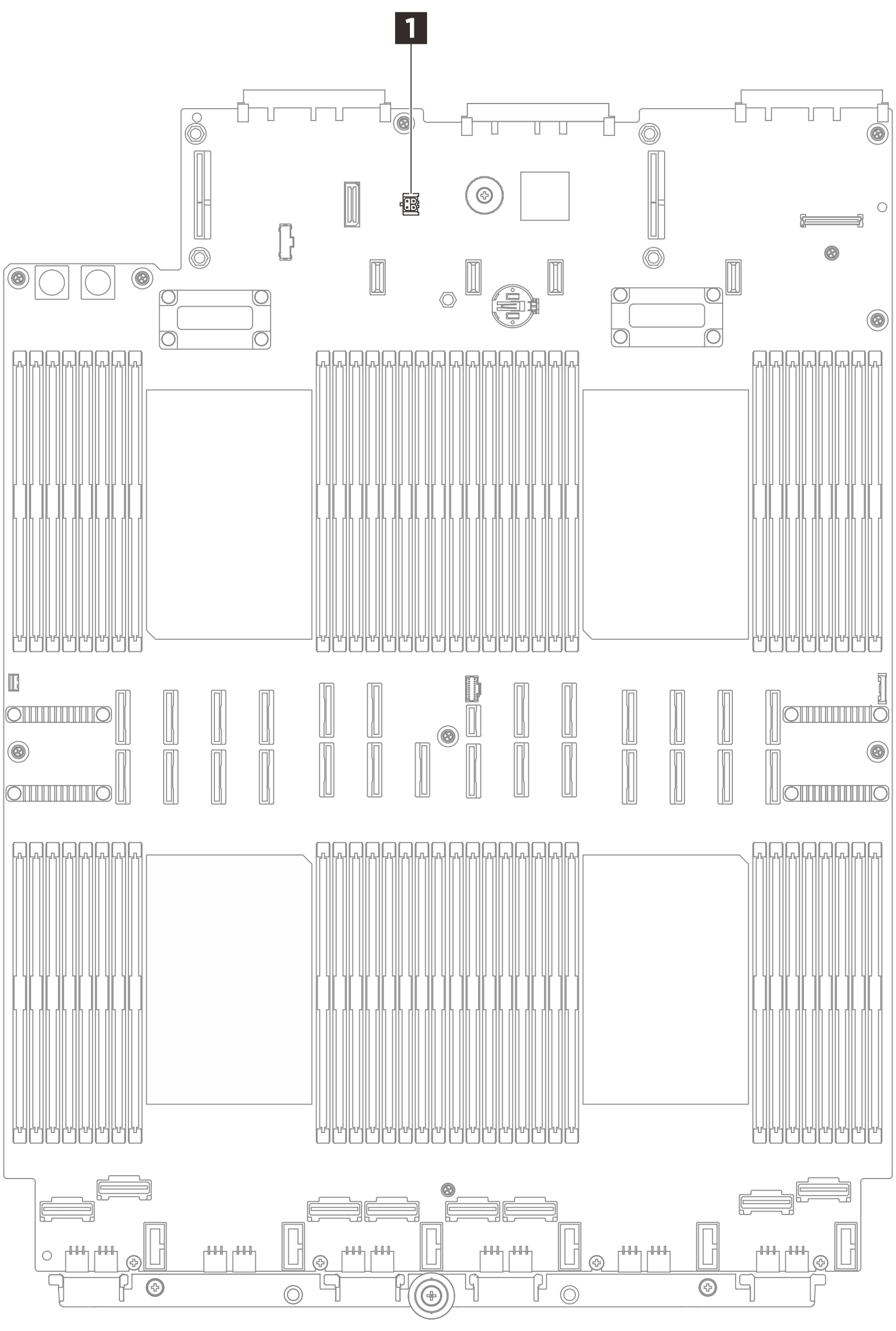

   图 1. 断开漏液检测传感器模块的连接






3. 卸下转接件填充件。

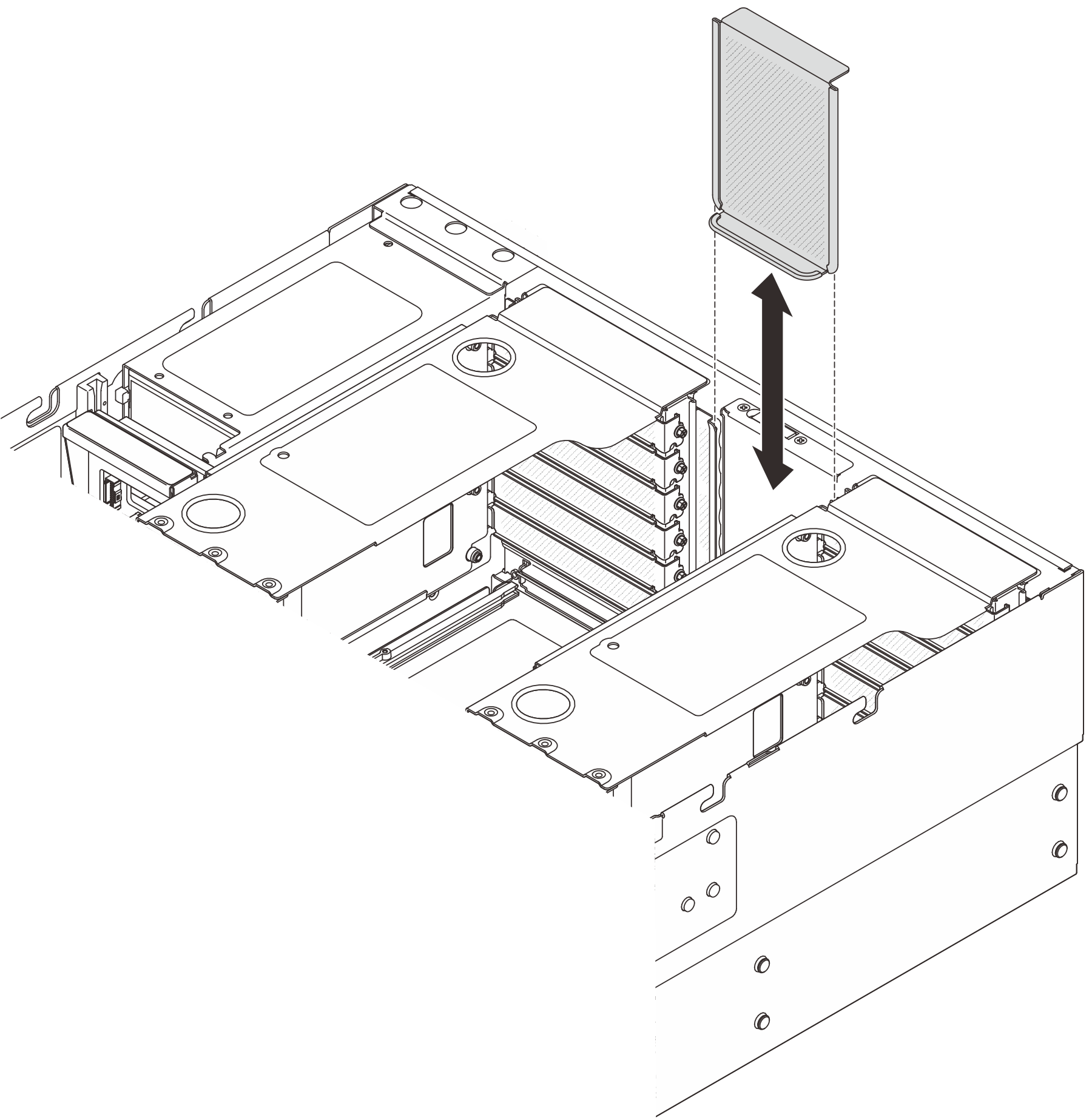

   图 2. 卸下转接件填充件






4. 卸下冷却板外盖。

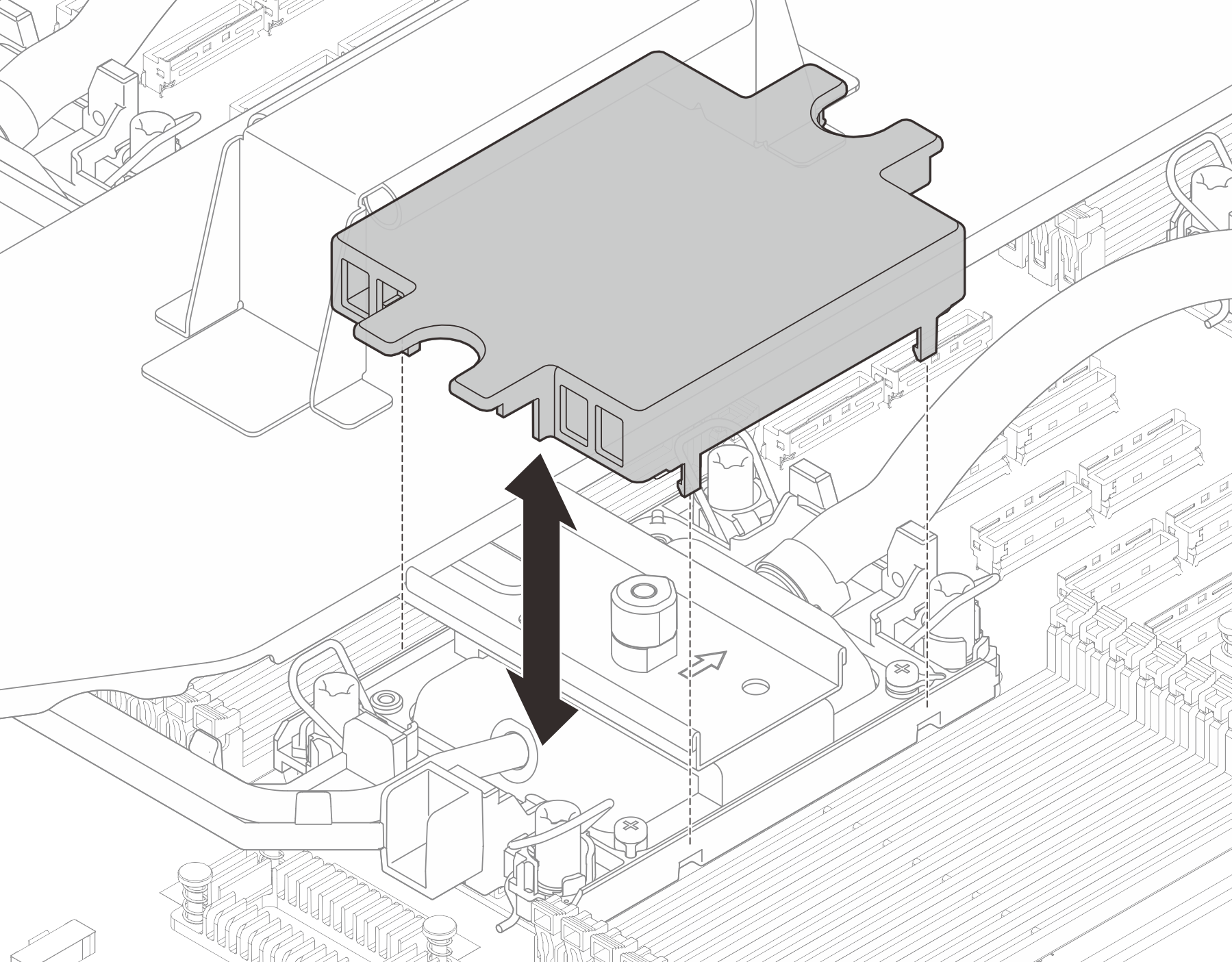

   图 3. 卸下冷却板外盖






5. 将冷却板托架对齐放置在冷却板组合件上。

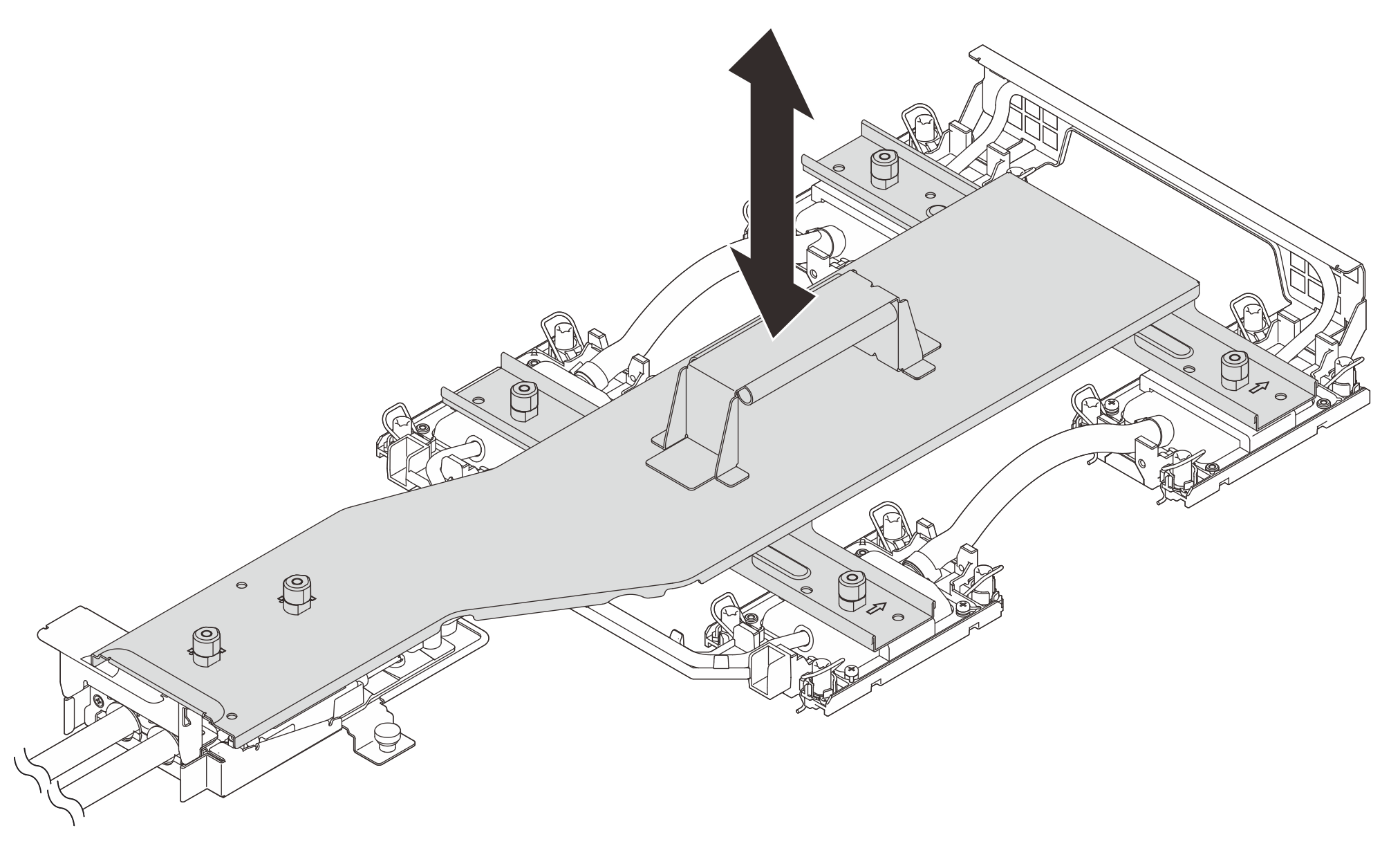

   图 4. 安装冷却板托架






6. 按托架标签上所示的安装顺序将所有柱塞顺时针旋转至锁定位置。

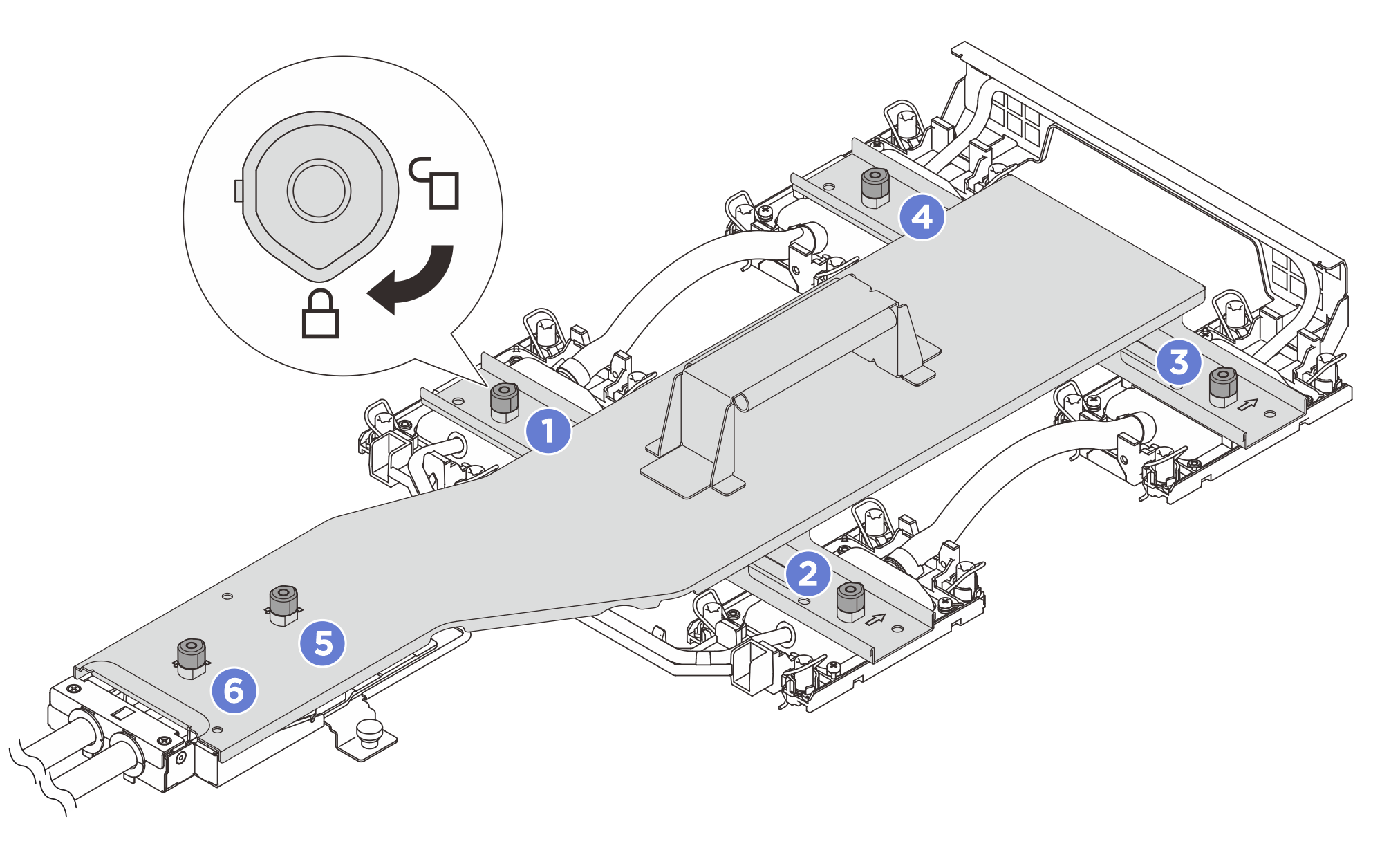

   图 5. 固定冷却板托架






7. 拧松冷却板组合件上的内六角 T30 螺母。

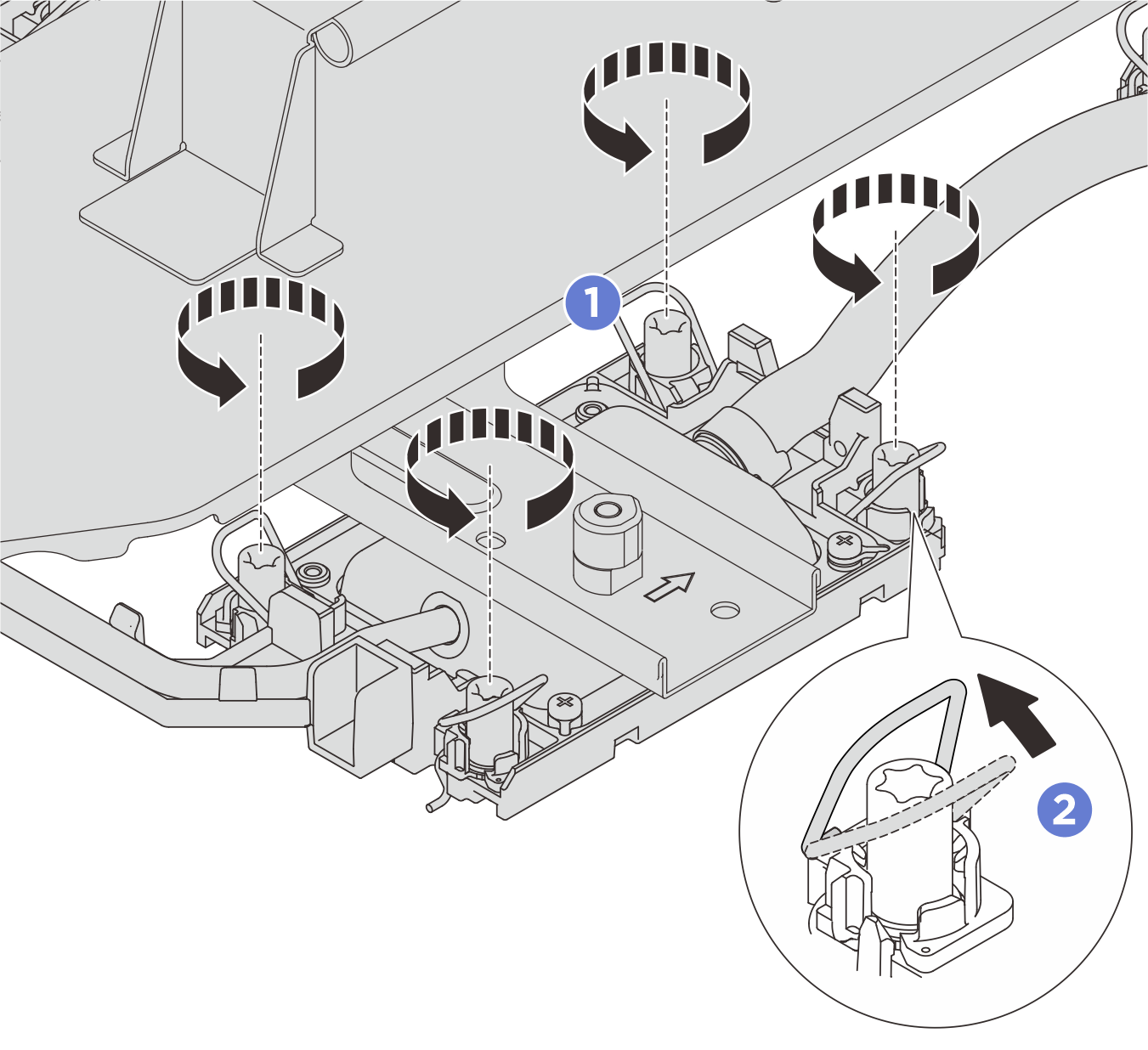

   图 6. 拧松内六角 T30 螺母






   1. 完全拧松冷却板组合件上的内六角 T30 螺母。
   2. 向内旋转防倾倒丝架。
8. 拧松指旋螺钉。如有必要，请使用螺丝刀。

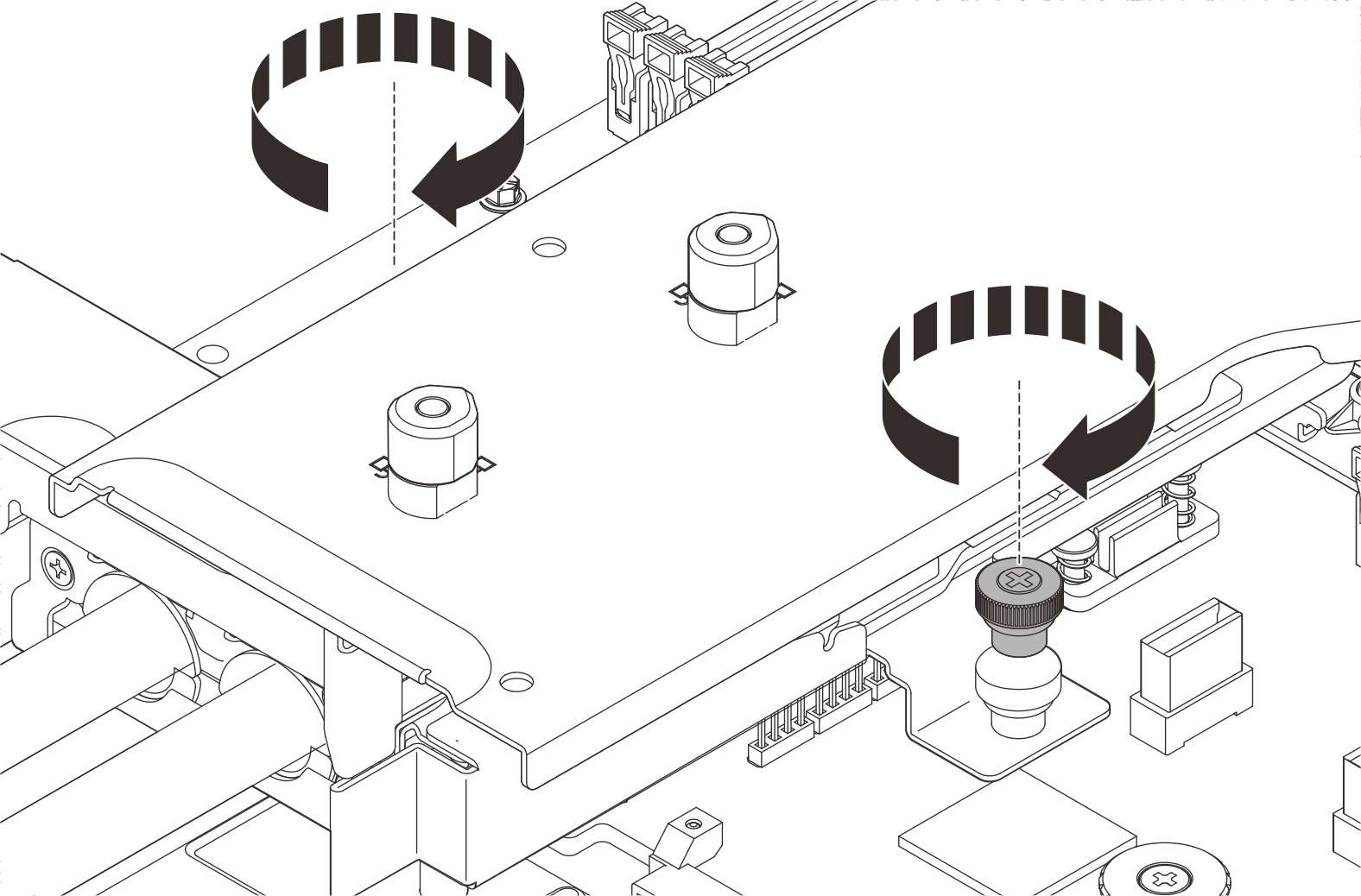

   图 7. 卸下冷却板组合件






9. 卸下冷却板组合件。

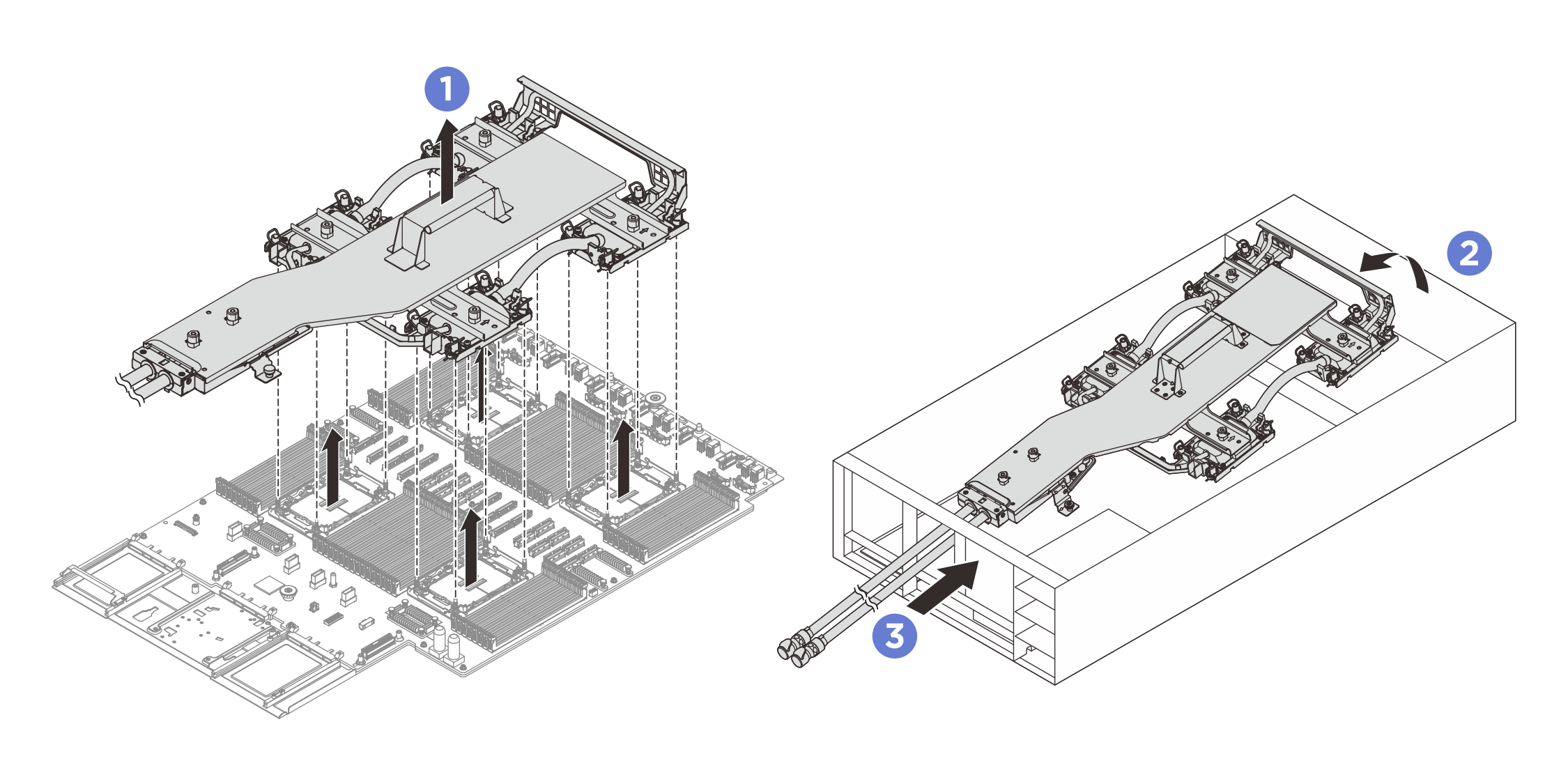

   图 8. 卸下冷却板组合件






   1. 握住冷却板组合件上的手柄，将其从主板组合件上提起。
   2. 将冷却板组合件的前端旋转一定角度。
   3. 轻轻地将冷却板组合件向机箱正面推动；然后，小心地将冷却板组合件的软管从机箱中提取出来。
10. 如果要更换处理器或冷却板，请先将处理器与冷却板组合件分开。请参阅将处理器与支架和散热器分开。
