卸下 Lenovo Processor Neptune Core Module

請依照本節中的指示卸下 Processor Neptune^® Core Module。

重要

• 此作業必須由訓練有素且通過 Lenovo 服務認證的技術人員執行。沒有經過適當的培訓和資格認證，請不要嘗試卸下或安裝零件。

• 首次安裝零件時，請聯絡 Lenovo Professional Services 團隊尋求協助。

• 在執行此作業之前，請確保您已準備好水迴路出貨托架。

關於此作業

液體偵測感應器模組纜線的安全資訊

S011

注意

附近有銳利的邊緣、邊角或接頭。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

• 每個處理器插座都必須始終裝有防塵蓋或水冷板。卸下或安裝水冷板組件時，請使用防塵蓋保護空的處理器插座。
• 請勿觸摸處理器插座或處理器接點。處理器插座接點非常脆弱，十分容易損壞。處理器接點上的雜質（如皮膚上的油脂）可能導致連接失敗。
• 請勿讓處理器或水冷板上的散熱膏接觸到任何東西。接觸任何表面都會導致散熱膏受到不良影響，使其效力減弱。散熱膏可能會損壞元件，例如處理器插座中的電源接頭。

扭矩螺絲起子類型清單	螺絲類型
Torx T30 螺絲起子	Torx T30 螺絲

程序

1. 為此作業做準備。
   1. 卸下歧管上的快速連接插頭。請參閱卸下歧管（機架式系統）或卸下歧管（排式系統）。
   2. 從機架卸下伺服器。請參閱從機架卸下伺服器（2.5 吋機槽機箱）或從機架卸下伺服器（E3.S 機槽機箱）。
   3. 卸下前方上蓋。請參閱卸下前方上蓋。
   4. 卸下後方上蓋。請參閱卸下後方上蓋。
   5. 卸下前方空氣擋板。請參閱卸下前方空氣擋板。
   6. 卸下風扇和風扇機盒。請參閱卸下風扇和卸下風扇機盒。
   7. 卸下橫槓。請參閱卸下橫槓。
   8. 卸下 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
   9. 卸下後方空氣擋板。請參閱卸下後方空氣擋板。
   10. 在插槽 9-24 和插槽 41-56 的每個記憶體模組上貼上插槽號碼標籤；然後，將它們從主機板組件卸下，並放置在防靜電表面上，以供重新安裝。請參閱卸下記憶體模組。
2. 從主機板組件上的接頭 1 拔下洩漏偵測感應器模組纜線。
   圖 1. 拔掉洩漏偵測感應器模組






3. 卸下擴充卡填充板。
   圖 2. 卸下擴充卡填充板






4. 卸下水冷板蓋。
   圖 3. 卸下水冷板蓋






5. 將水冷板支架對齊並置於水冷板組件上。
   圖 4. 安裝水冷板支架

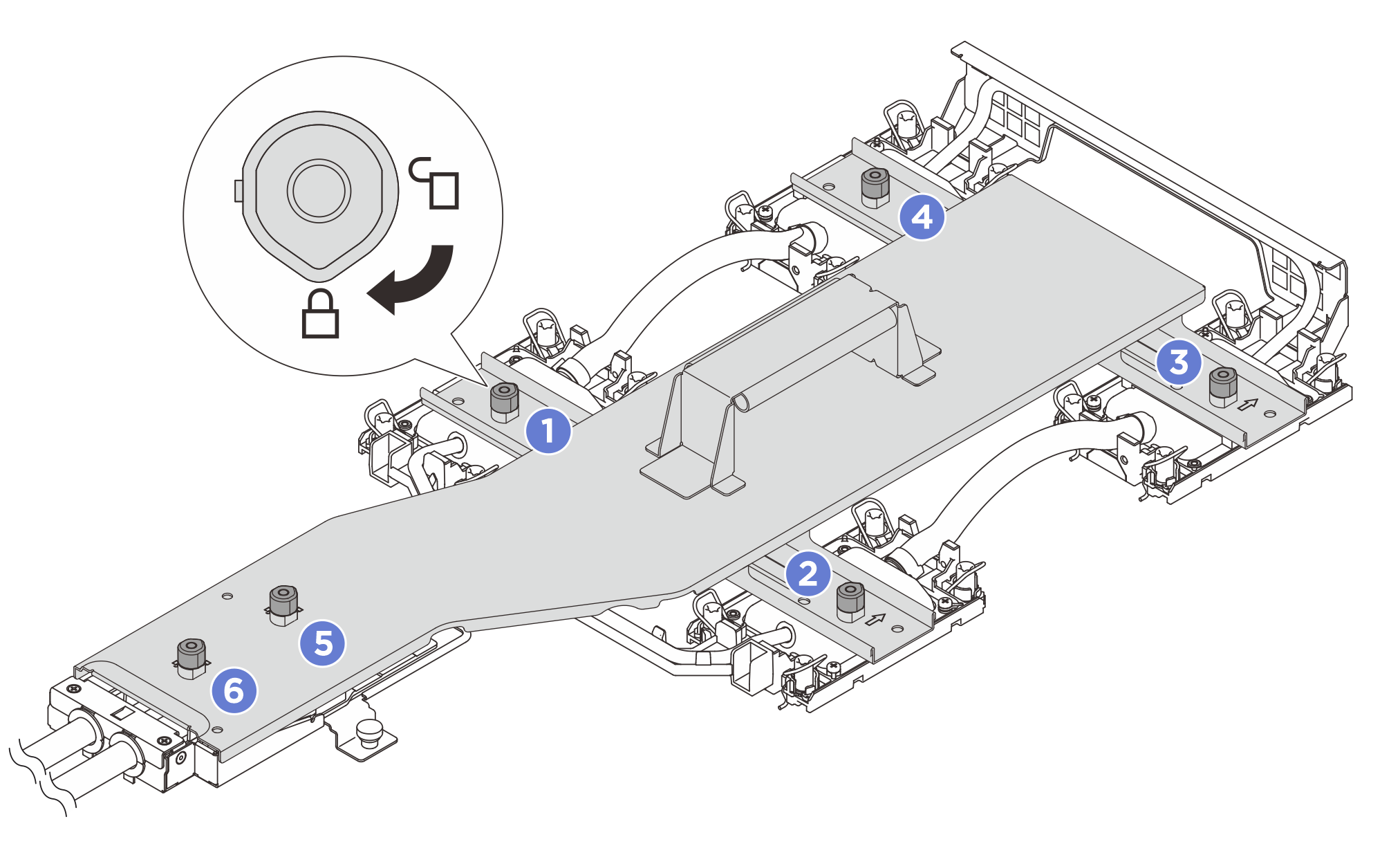

6. 按照支架標籤上顯示的安裝順序，將所有柱塞順時針旋轉至鎖定位置。
   圖 5. 固定水冷板支架

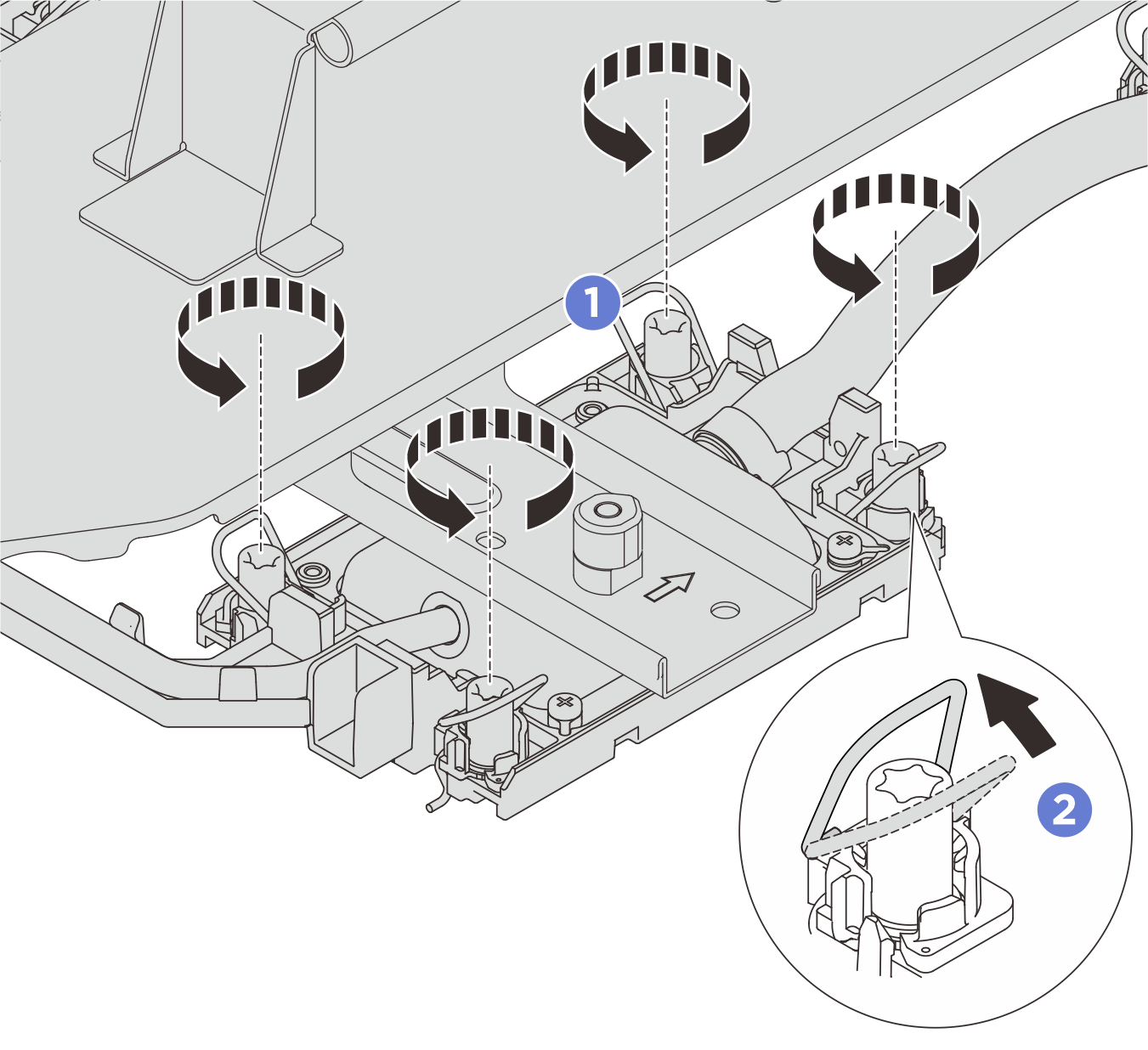

7. 鬆開水冷板組件上的 Torx T30 螺帽。
   圖 6. 鬆開 Torx T30 螺帽






   1. 完全鬆開水冷板組件上的 Torx T30 螺帽。
   2. 向內旋轉防傾導線環。
8. 鬆開指旋螺絲。如有需要，請使用螺絲起子。
   圖 7. 卸下水冷板組件

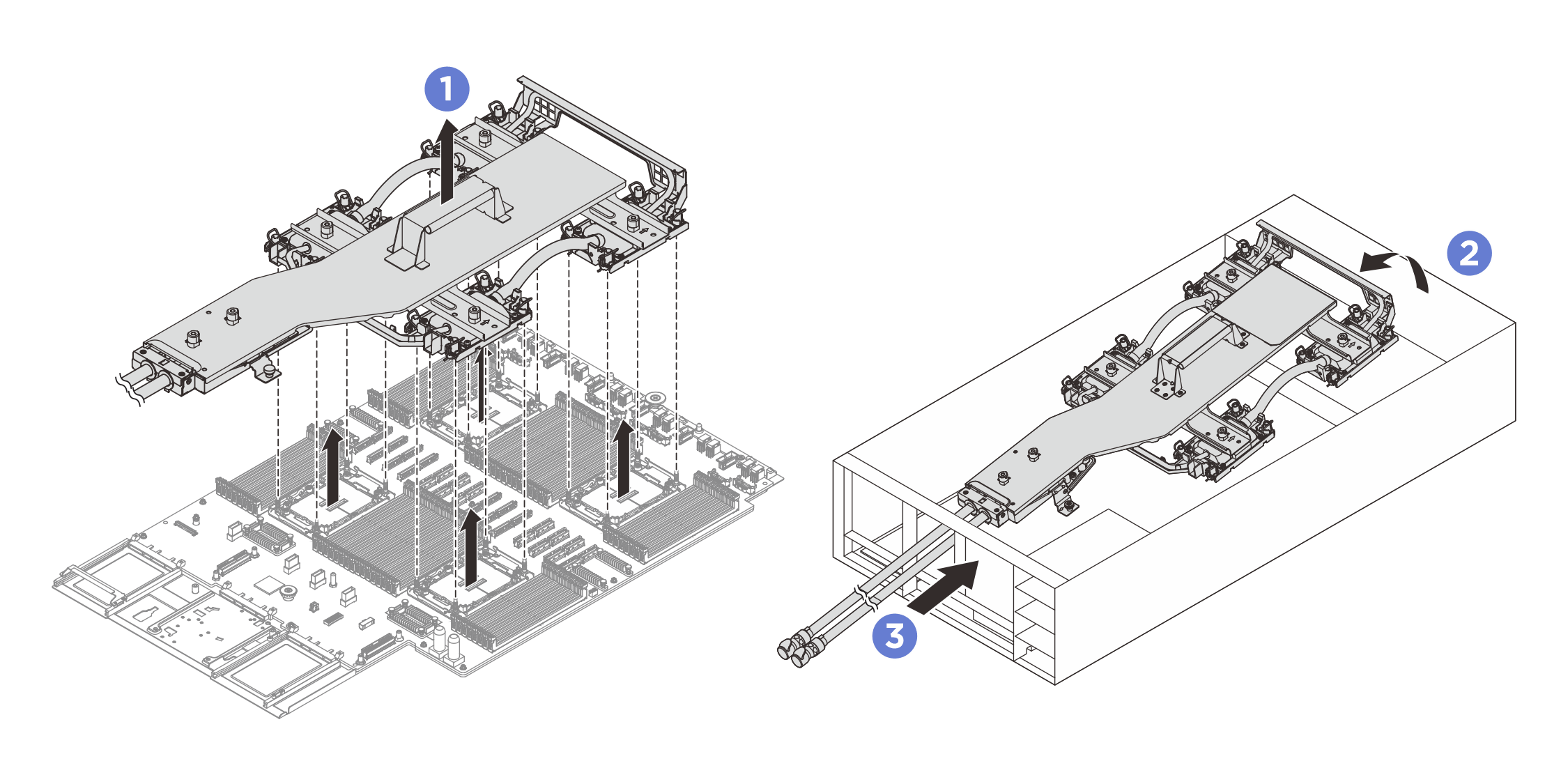

9. 卸下水冷板組件。
   圖 8. 卸下水冷板組件






   1. 握住水冷板組件上的把手，然後將其從主機板組件中取出。
   2. 以一定角度旋轉水冷板組件的前部。
   3. 輕輕地將水冷板組件滑向機箱正面；然後，小心地將水冷板組件的軟管從機箱中取出。
10. 如果您要更換處理器或水冷板，請將處理器與水冷板組件分開。請參閱將處理器與支架和散熱槽分開。
