Lenovo Processor Neptune Core Module の取り外し

このセクションの説明に従って Processor Neptune® Core Module を取り外してください。

重要
  • このタスクの実行は、Lenovo Service によって認定済みのトレーニングを受けた技術員が行う必要があります。適切なトレーニングおよび認定を受けずに部品の取り外しまたは取り付けを行わないでください。

  • 部品を初めて取り付ける場合は、Lenovo Professional Services・チームに連絡してサポートを受けてください。

  • このタスクを実行する前に、ウォーター・ループ配送用ブラケットが手元にあることを確認してください。

このタスクについて

液体検知センサー・モジュール・ケーブルの安全情報
S011
sharp edge
注意
鋭利な端、角、またはジョイントが近くにあります。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • 各プロセッサー・ソケットには、必ずカバーまたはコールド・プレートが取り付けられている必要があります。コールド・プレート・アセンブリーを取り外すまたは取り付ける際は、空のプロセッサー・ソケットをカバーで保護してください。
  • プロセッサー・ソケットまたはプロセッサーの接点に手を触れないでください。プロセッサー・ソケットの接点は非常に壊れやすく、簡単に損傷します。プロセッサー接点の皮膚からの油脂などによる汚れは、接触不良の原因になることがあります。
  • プロセッサーまたはコールド・プレートの熱伝導グリースが、何かと接触しないようにしてください。何らかの面に接触すると、熱伝導グリースが劣化し、効果がなくなるおそれがあります。熱伝導グリースは、プロセッサー・ソケットにある電気コネクターなどのコンポーネントを損傷する可能性があります。
トルク・ドライバー・タイプ・リストねじタイプ
Torx T30 プラス・ドライバーTorx T30 ねじ

手順

  1. このタスクの準備をします。
    1. 高速接続プラグを多岐管から取り外します。多岐管の取り外し (ラック内システム)または 多岐管の取り外し (行内システム)を参照してください。
    2. ラックからサーバーを取り外します。サーバーをラックから取り外す (2.5 インチ ベイ・シャーシ)または ラックからサーバーを取り外す (E3.S ベイ・シャーシ)を参照してください。
    3. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
    4. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
    5. 前面エアー・バッフルを取り外します。前面エアー・バッフルの取り外しを参照してください。
    6. ファンおよびファン・ケージを取り外します。ファンの取り外しおよび ファン・ケージの取り外しを参照してください。
    7. クロス・バーを取り外します。クロス・バーの取り外しを参照してください。
    8. PCIe ライザーを取り外します。PCIe ライザーの取り外しを参照してください。
    9. 背面エアー・バッフルを取り外します。背面エアー・バッフルの取り外しを参照してください。
    10. スロット9-24およびスロット41-56の各メモリー・モジュールにスロット番号のラベルを付けます。次に、システム・ボード・アセンブリーからそれらを取り外し、帯電防止版の上に置きます。メモリー・モジュールの取り外しを参照してください。

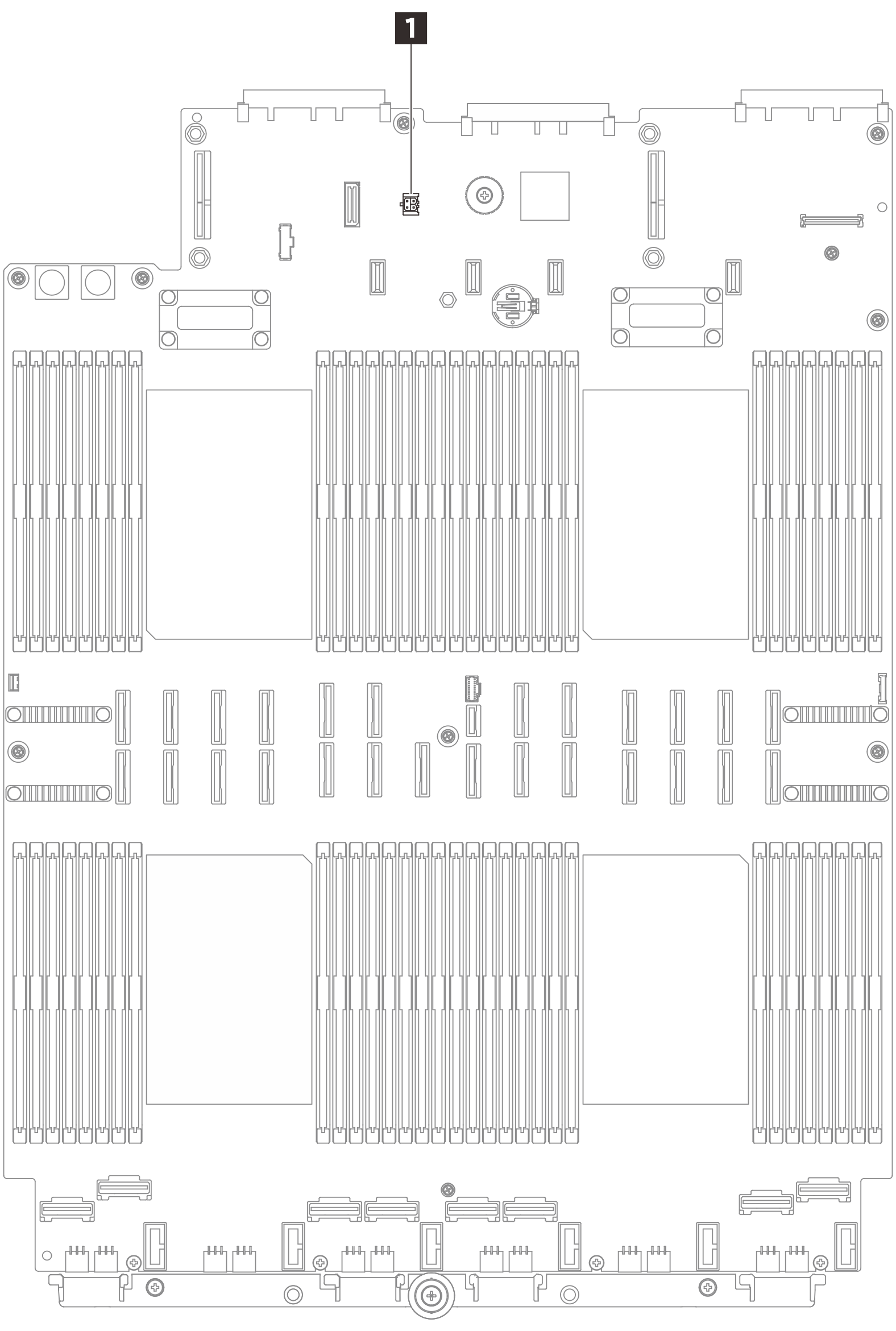

  2. 漏水検知センサー・モジュール・ケーブルをシステム・ボード・アセンブリーのコネクター 1 から切り離します。
    図 1. 漏水検知センサー・モジュールの取り外し
    Disconnecting leakage detection sensor module

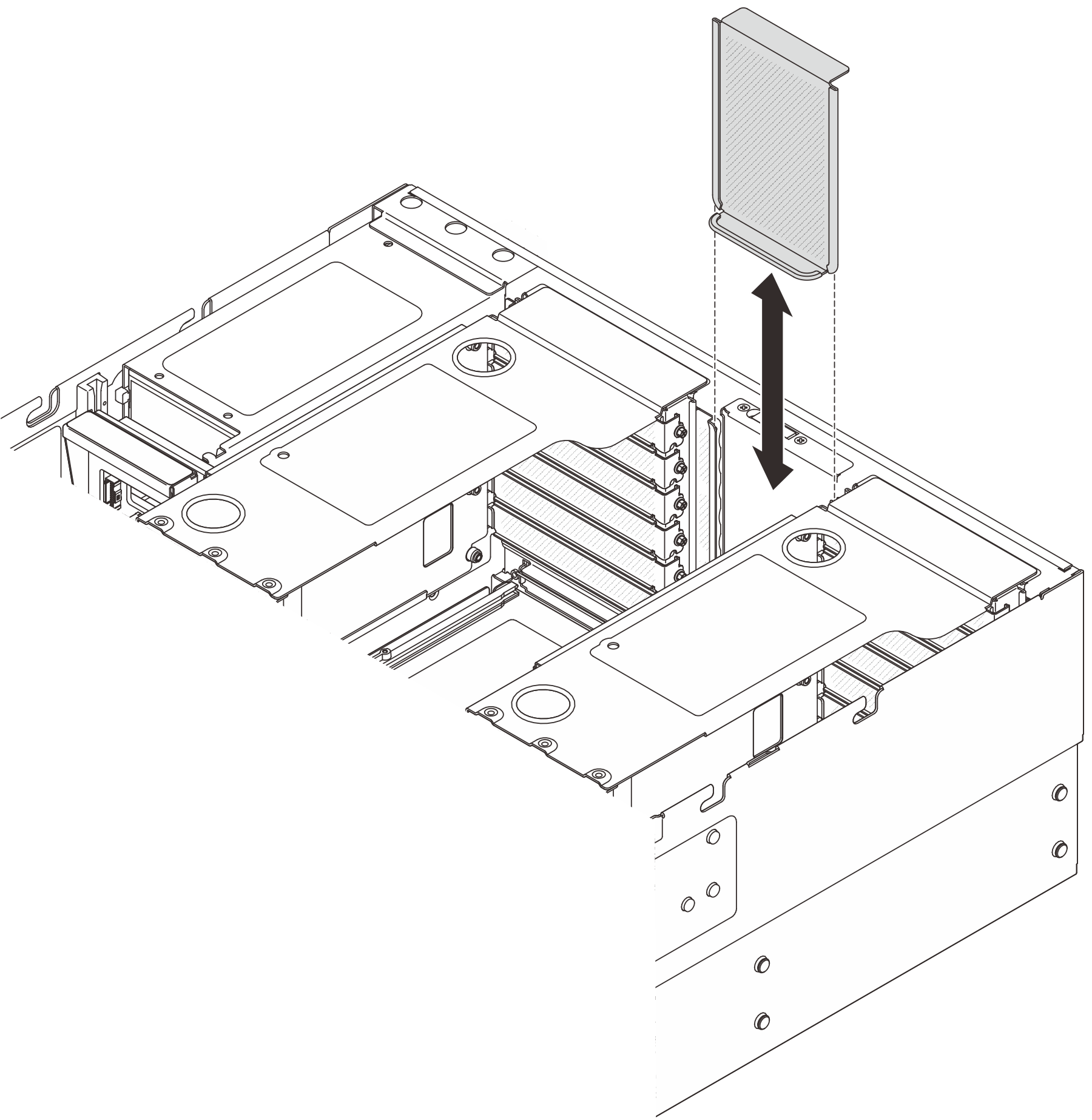

  3. ライザー・フィラーを取り外します。
    図 2. ライザー・フィラーの取り外し
    Removing riser filler

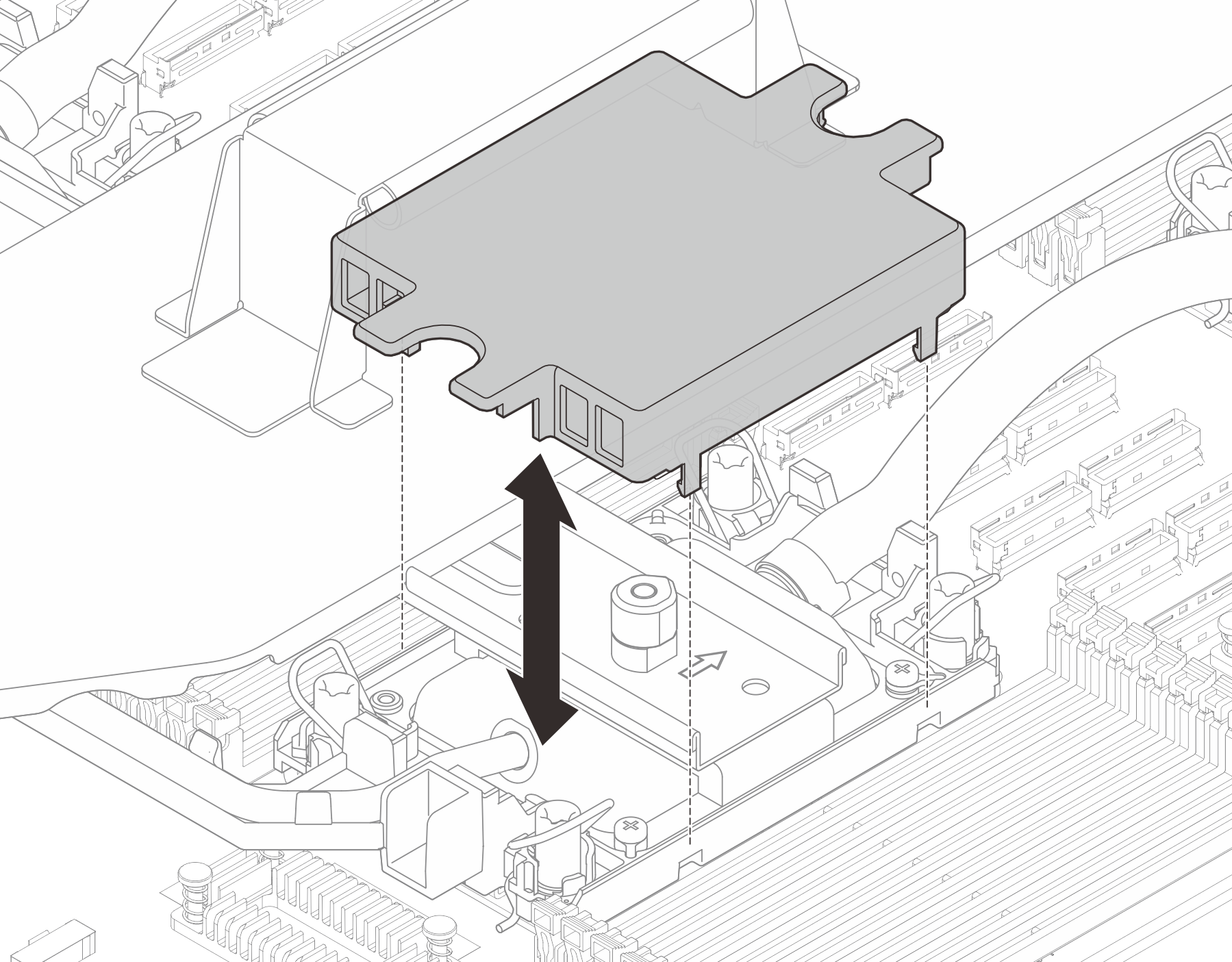

  4. コールド・プレート・カバーを取り外します。
    図 3. コールド・プレート・カバーの取り外し
    Removing cold plate covers

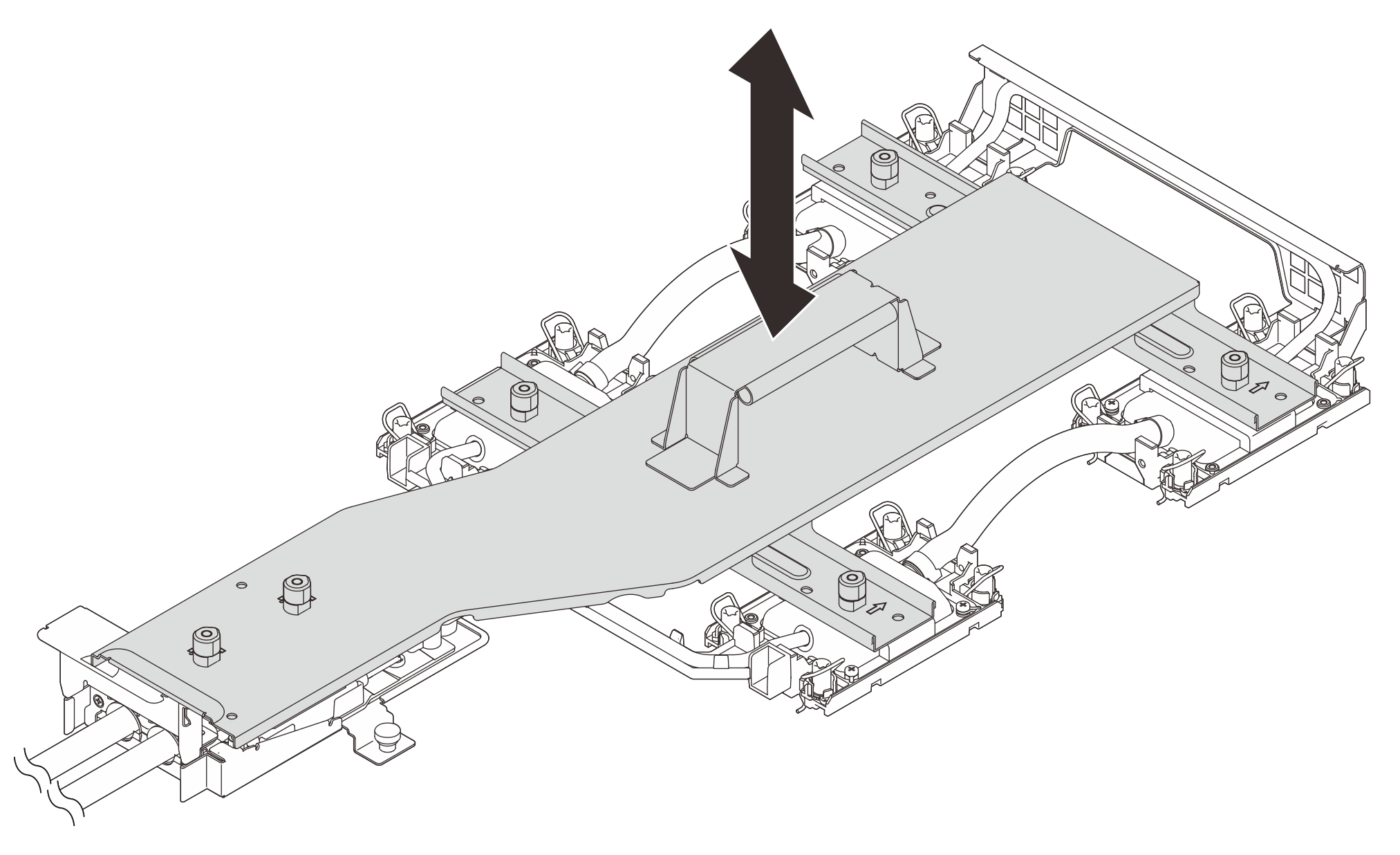

  5. コールド・プレート・キャリアを位置合わせし、コールド・プレート・アセンブリーに置きます。
    図 4. コールド・プレート・キャリアの取り付け
    Installing cold plate carrier

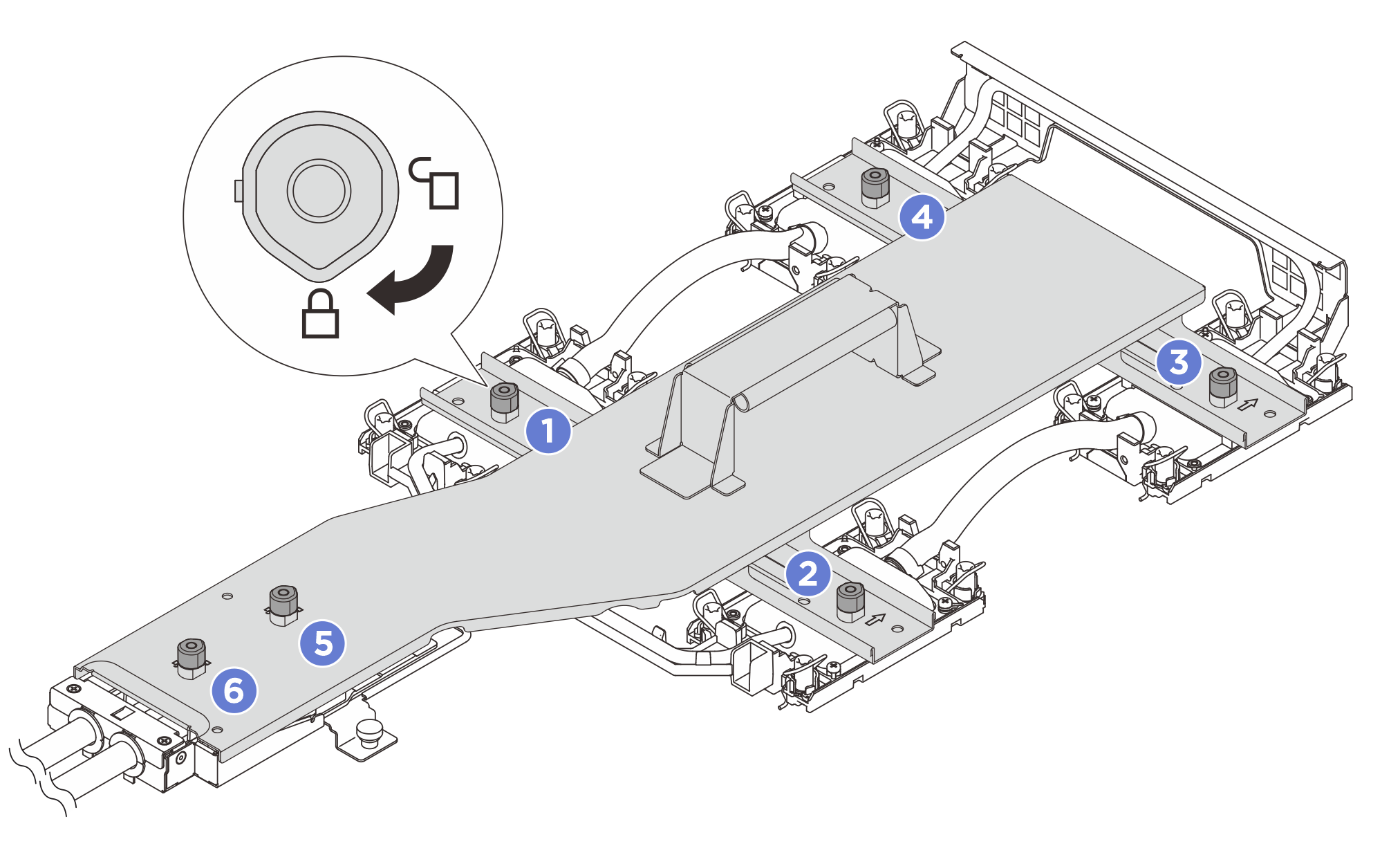

  6. キャリア・ラベルに表示されている取り付け順序で、すべてのプランジャーをロック位置まで時計回りに回転させます。
    図 5. コールド・プレート・キャリアの固定
    Securing cold plate carrier

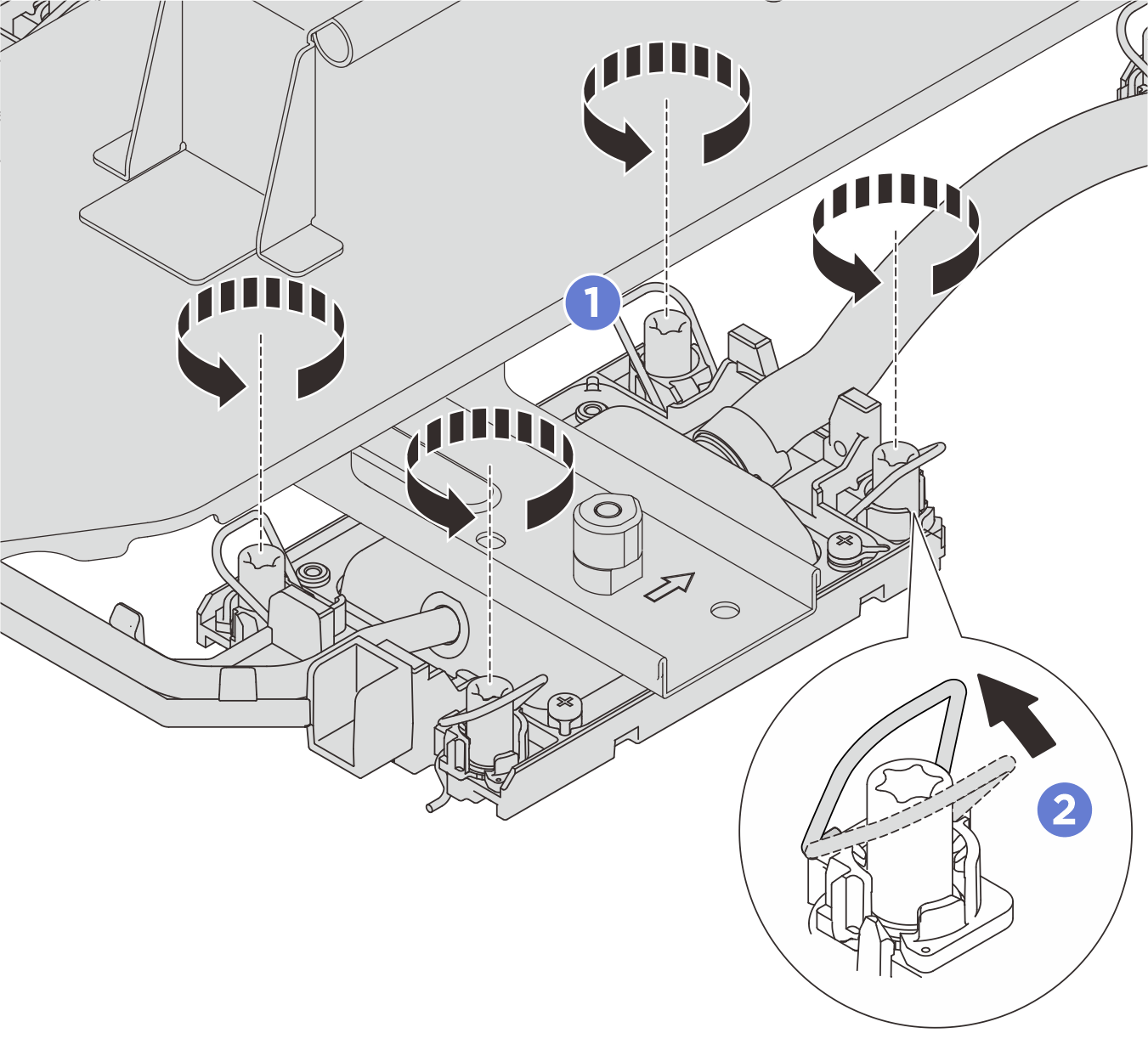

  7. コールド・プレート・アセンブリーの Torx T30 ナットを緩めます。
    図 6. Torx T30 ナットを緩める
    Loosening Torx T30 nuts

    1. コールド・プレート・アセンブリーの Torx T30 ナットを完全に緩めます。
    2. 反傾斜ワイヤー・ベイルを内側に回転させます。
  8. つまみねじを緩めます。必要に応じて、ドライバーを使用します。
    図 7. コールド・プレート・アセンブリーの取り外し
    Removing cold plate assembly

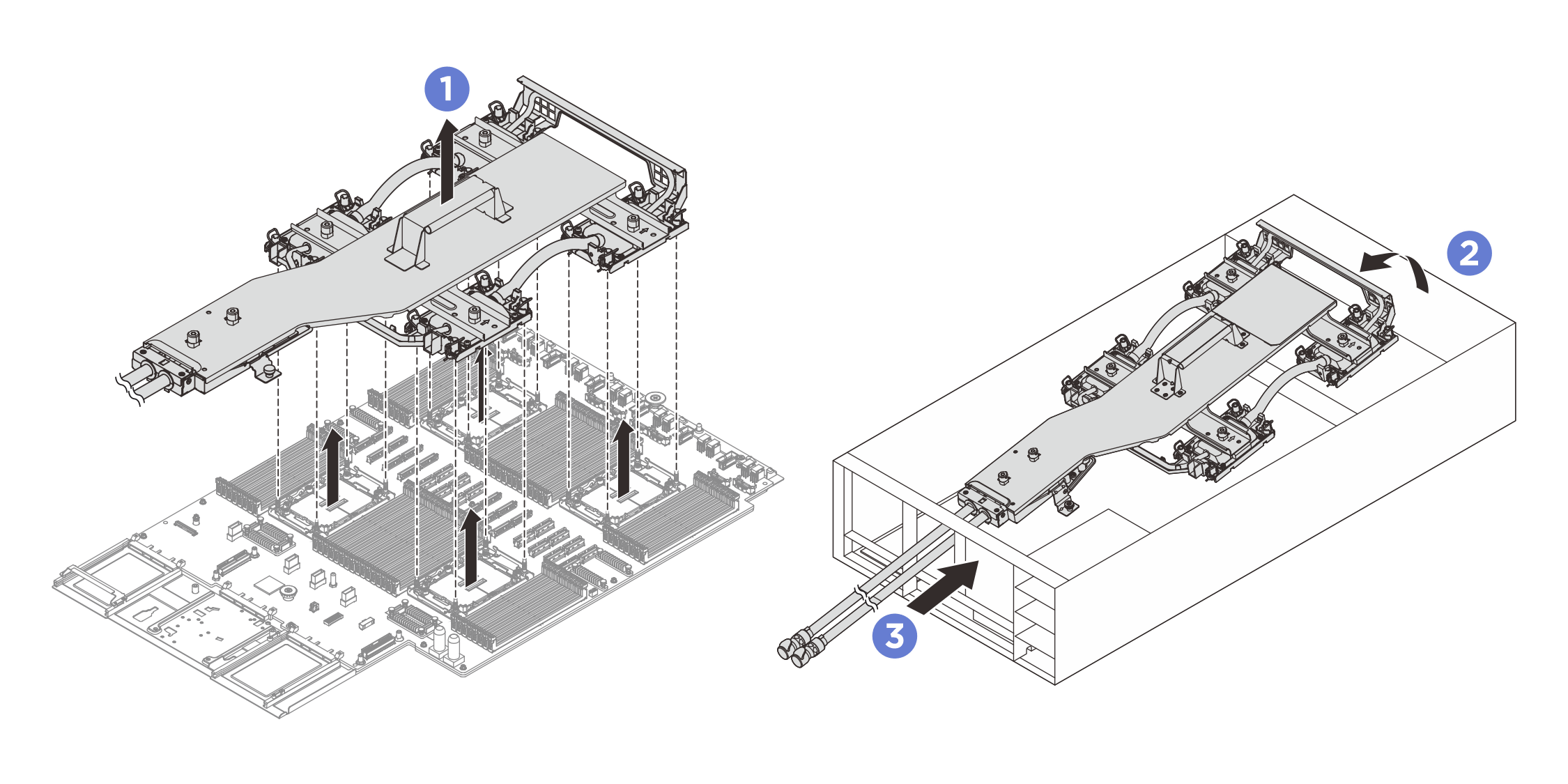

  9. コールド・プレート・アセンブリーを取り外します。
    図 8. コールド・プレート・アセンブリーの取り外し
    Removing cold plate assembly

    1. コールド・プレート・アセンブリーのハンドルを持ち、システム・ボード・アセンブリーから持ち上げます。
    2. コールド・プレート・アセンブリーの前面を斜めに回転させます。
    3. コールド・プレート・アセンブリーをシャーシ前面に向けて慎重にスライドさせます。次に、コールド・プレート・アセンブリーのホースを慎重に持ち上げてシャーシから取り出します。
  10. プロセッサーまたはコールド・プレートを交換する場合、コールド・プレート・アセンブリーからプロセッサーを切り離します。プロセッサーをキャリアとヒートシンクから取り外すを参照してください。
完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
