Instalación de Lenovo Processor Neptune Core Module

Siga las instrucciones de esta sección para instalar el Processor Neptune® Core Module.

Importante
  • Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente quitar ni instalar la pieza sin la capacitación y calificación adecuadas.

  • Póngase en contacto con el equipo de Lenovo Professional Services para obtener ayuda al instalar la pieza por primera vez.

  • Asegúrese de tener disponible el soporte de envío del bucle de agua antes de realizar esta tarea.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Cada zócalo del procesador debe contener siempre una cubierta o una placa de frío. Al quitar o instalar un conjunto de la placa de frío, proteja los zócalos vacíos del procesador con una cubierta.
  • No toque los zócalos ni los contactos del procesador. Los contactos del zócalo del procesador son muy frágiles y fáciles de dañar. La existencia de contaminantes en los contactos del procesador, como la grasa de la piel, puede ocasionar errores de conexión.
  • No permita que la grasa térmica del procesador o la placa de frío entren en contacto con ningún objeto. El contacto con cualquier superficie puede ocasionar daños en dicha grasa, lo cual destruye su efectividad. La grasa térmica puede dañar los componentes, como los empalmes eléctricos del zócalo del procesador.
PRECAUCIÓN
Al quitar un nuevo Processor Neptune® Core Module de la caja de envío, levante y quite el conjunto de la placa de frío con la bandeja de envío adherida para evitar que la grasa térmica del conjunto de la placa fría se dañe.
Lista de tipos de destornilladores de parTipo de tornillo
Destornillador de cabeza Torx T30Tornillo Torx T30

Procedimiento

  1. Instale el procesador en el nuevo transportador.
    Nota
    • Si está sustituyendo el procesador y reutilizando la placa de frío, utilice el nuevo transportador que se incluye con el nuevo procesador.
    • Si está sustituyendo la placa de frío y reutilizando el procesador, y si la nueva placa de frío incluye transportadores de procesador, asegúrese de utilizar el mismo tipo de transportador que el que desechó.
    Figura 1. Instalación del transportador del procesador
    Installing a processor carrier
    Nota
    Para evitar que el procesador caiga del transportador, sosténgalo con el lado del contacto del procesador hacia arriba y sostenga el conjunto procesador-transportador por los laterales del transportador.
    1. Asegúrese de que el asa del transportador esté en la posición cerrada.
    2. Alinee el procesador en el nuevo transportador, de modo que las marcas triangulares se alineen. Luego, inserte el extremo marcado del procesador en el transportador.
    3. Sostenga el extremo insertado del procesador en su posición y gire el extremo no marcado del procesador hacia abajo y hacia fuera del procesador.
    4. Presione el procesador y fije el extremo no marcado debajo del clip del transportador.
    5. Gire con cuidado los lados del transportador hacia abajo y hacia fuera del procesador.
    6. Presione el procesador y fije los lados debajo de los clips del transportador.
  2. Aplique grasa térmica.
    • Si está sustituyendo la placa de frío y reutilizando el procesador, una placa de frío nueva viene con grasa térmica y no es necesario aplicar grasa térmica nueva.
      Nota
      Para garantizar el mejor rendimiento, verifique la fecha de fabricación en la nueva placa de frío y asegúrese de que no sobrepase los dos años. De lo contrario, limpie la grasa térmica existente y aplique la nueva grasa térmica.
    • Si está sustituyendo el procesador y reutilizando la placa de frío, lleve a cabo los pasos siguientes para aplicar grasa térmica:
      1. Si hay grasa térmica antigua en la placa de frío, límpiela con una toallita de limpieza con alcohol.
      2. Coloque con cuidado el procesador y el transportador en la bandeja de envío con el lado del contacto del procesador hacia abajo. Asegúrese de que la marca triangular del transportador esté orientada hacia la bandeja de envío, como se muestra a continuación.
      3. Aplique la grasa térmica a la parte superior del procesador con la jeringuilla formando cuatro puntos espaciados uniformemente, cada uno de aproximadamente 0,1 ml de grasa térmica.

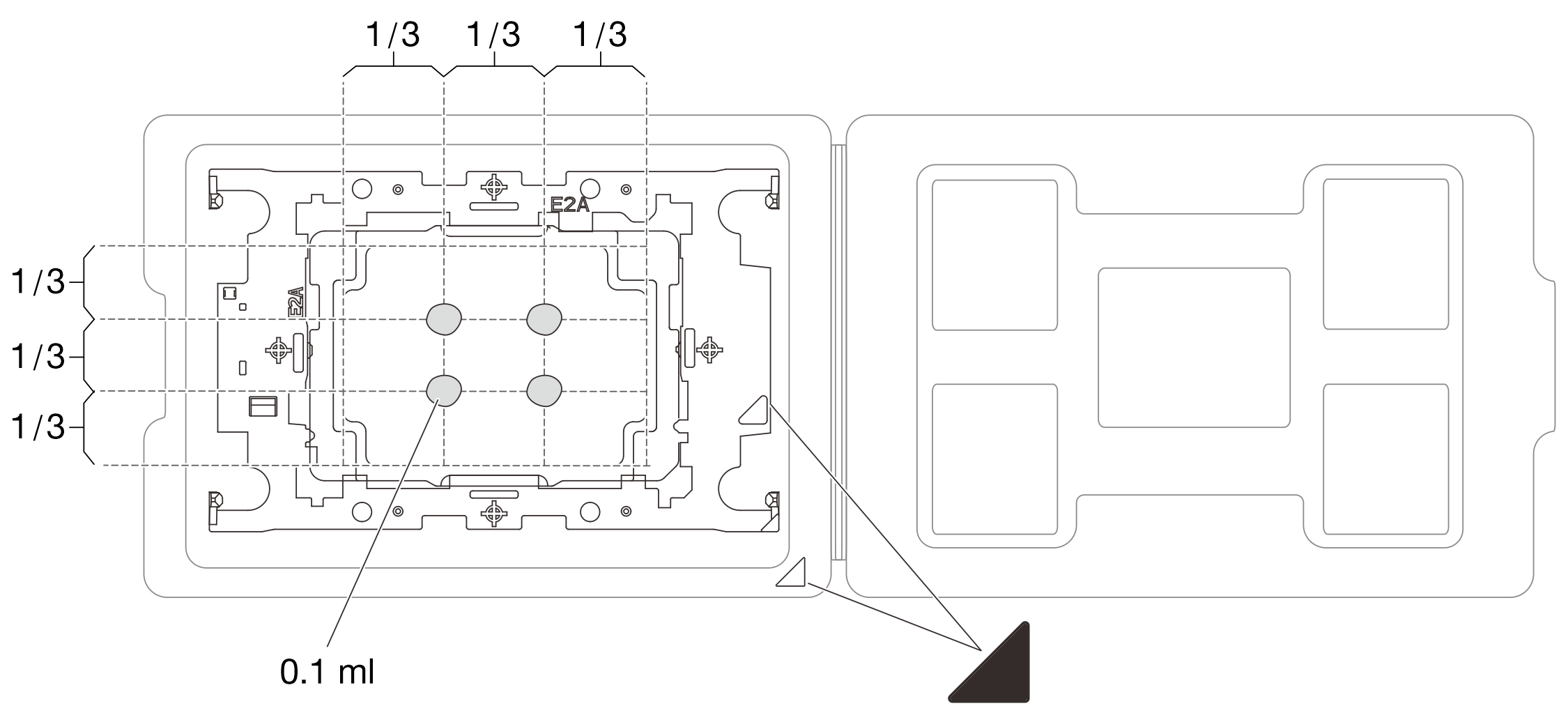

        Figura 2. Aplicación de grasa térmica con el procesador en la bandeja de envío
        Thermal grease application with processor in shipping tray
  3. Ensamble el procesador y la placa de frío.

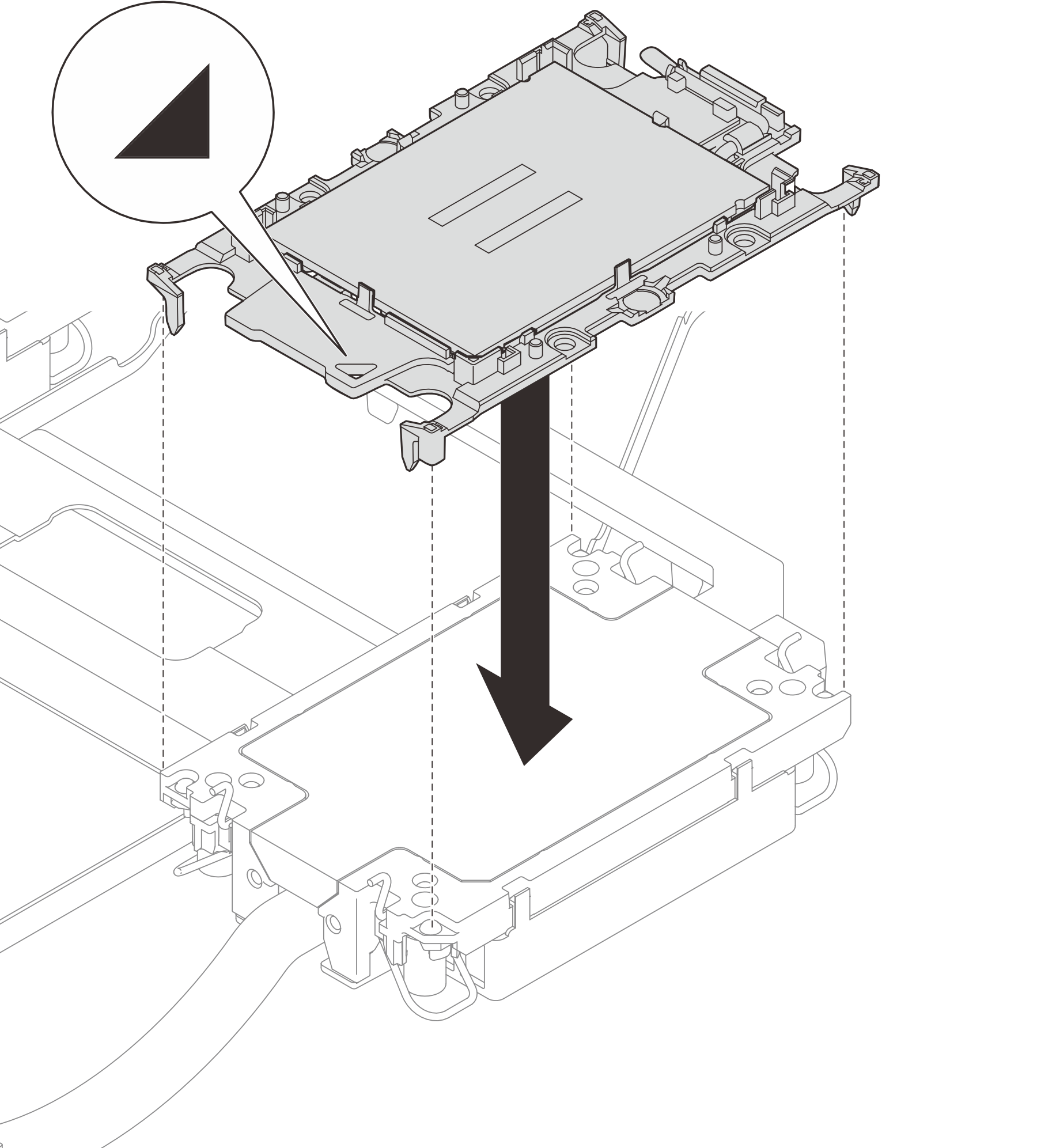

    Figura 3. Instalación del procesador en la placa de frío
    Installing processor to cold plate
    1. Alinee la marca triangular del transportador de procesador y el procesador con la marca triangular de la placa de frío.
    2. Instale el transportador de procesador en la placa de frío.
    3. Presione el transportador en su posición hasta que los clips en las cuatro esquinas se enganchen. Inspecciónelo visualmente para asegurarse de que no haya espacio entre el transportador del procesador y la placa de frío.
  4. Instale el conjunto de la placa de frío.
    Nota
    Si el servidor solo tiene instalados dos procesadores (por lo general, el procesador 1 y el procesador 2), es necesario instalar cubiertas en los zócalos vacíos de los procesadores 3 y 4 antes de continuar con la instalación.

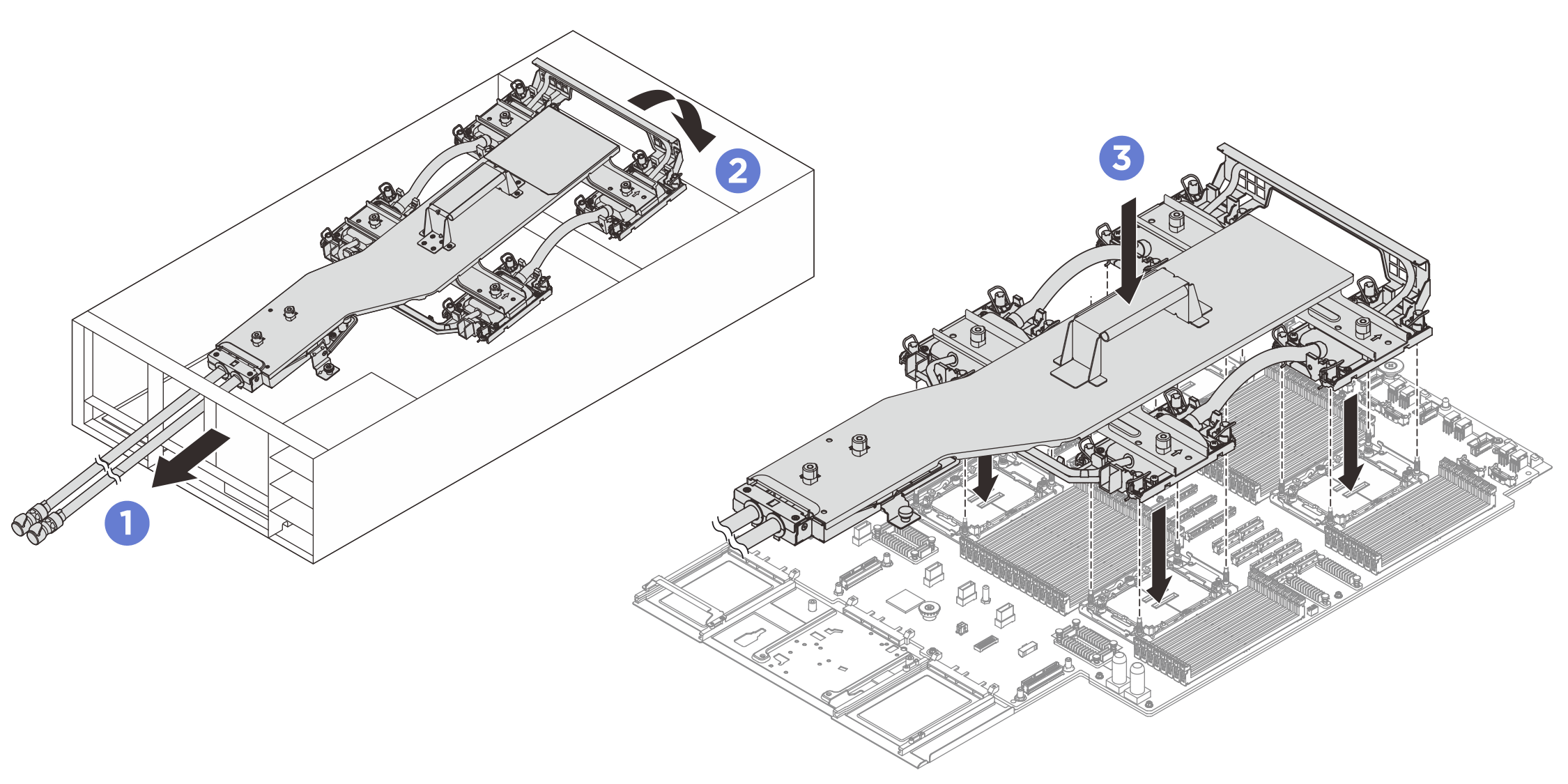

    Figura 4. Instalación del conjunto de la placa de frío
    Installing cold plate assembly

    Nota
    • No toque los contactos en la parte inferior del procesador.
    • Mantenga el zócalo del procesador limpio de objetos para evitar posibles daños.
    1. Sostenga el asa del conjunto de la placa de frío e inserte con cuidado las mangueras en la abertura de la parte posterior del chasis.
    2. Gire la parte frontal del conjunto de la placa de frío en ángulo y alinee las cuatro tuercas Torx T30 de cada placa de frío con los postes roscados correspondientes del zócalo del procesador.
    3. Inserte el conjunto de la placa de frío en el zócalo del procesador.

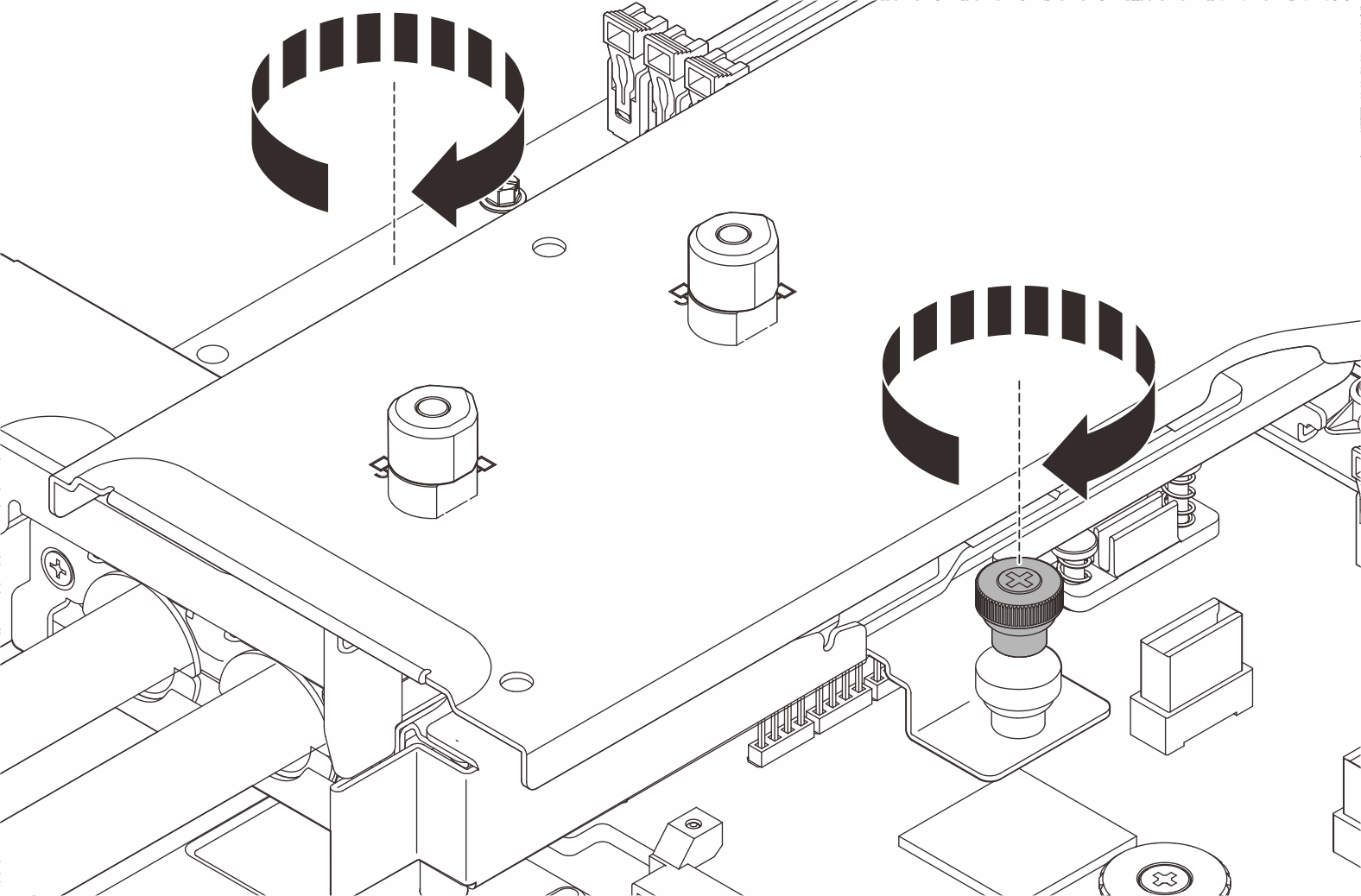

  5. Apriete los tornillos de apriete manual para fijar el conjunto de la placa de frío. Utilice un destornillador si es necesario.
    Figura 5. Instalación del conjunto de la placa de frío
    Installing cold plate assembly

  6. Apriete las tuercas Torx T30 del conjunto de la placa de frío.

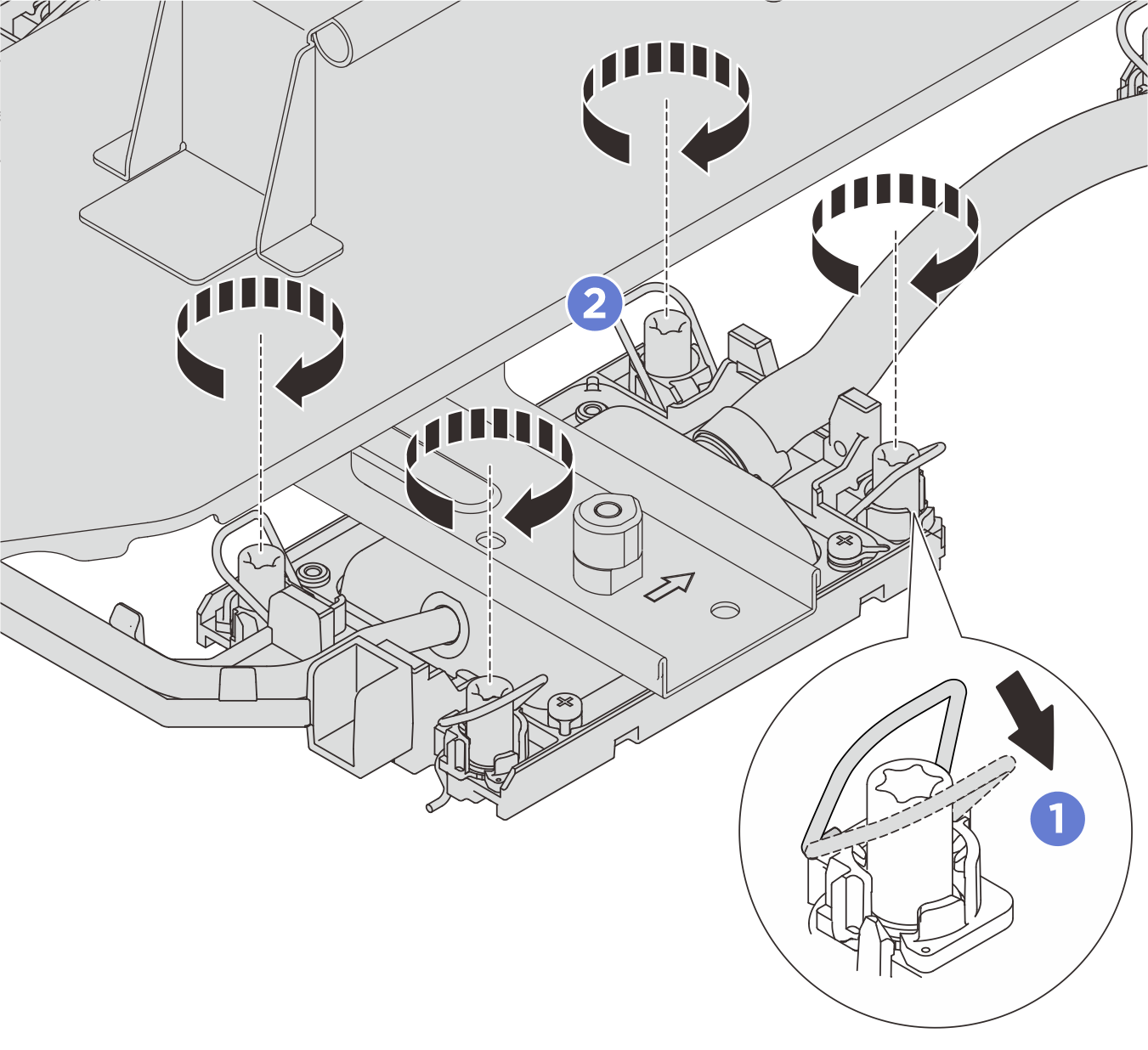

    Figura 6. Apriete de las tuercas Torx T30
    Tightening Torx T30 nuts

    1. Gire las barras antinclinación hacia afuera hasta que se enganchen a los ganchos del zócalo.
    2. Apriete completamente las tuercas Torx T30 en la secuencia de instalación que se muestra en la etiqueta del conjunto de la placa de frío. Apriete los tornillos hasta que se detengan y luego inspeccione visualmente para asegurarse de que no hay espacio entre el hombro del tornillo debajo del conjunto de placa de frío y el zócalo del procesador. (Como referencia, el par necesario para apretar completamente las tuercas es de 10 +/- 2,0 lbf-in., 1,1 +/- 0,2 N-m).
  7. Gire todos los émbolos hacia la izquierda a la posición desbloqueada en la secuencia de extracción que se muestra en la etiqueta del transportador.

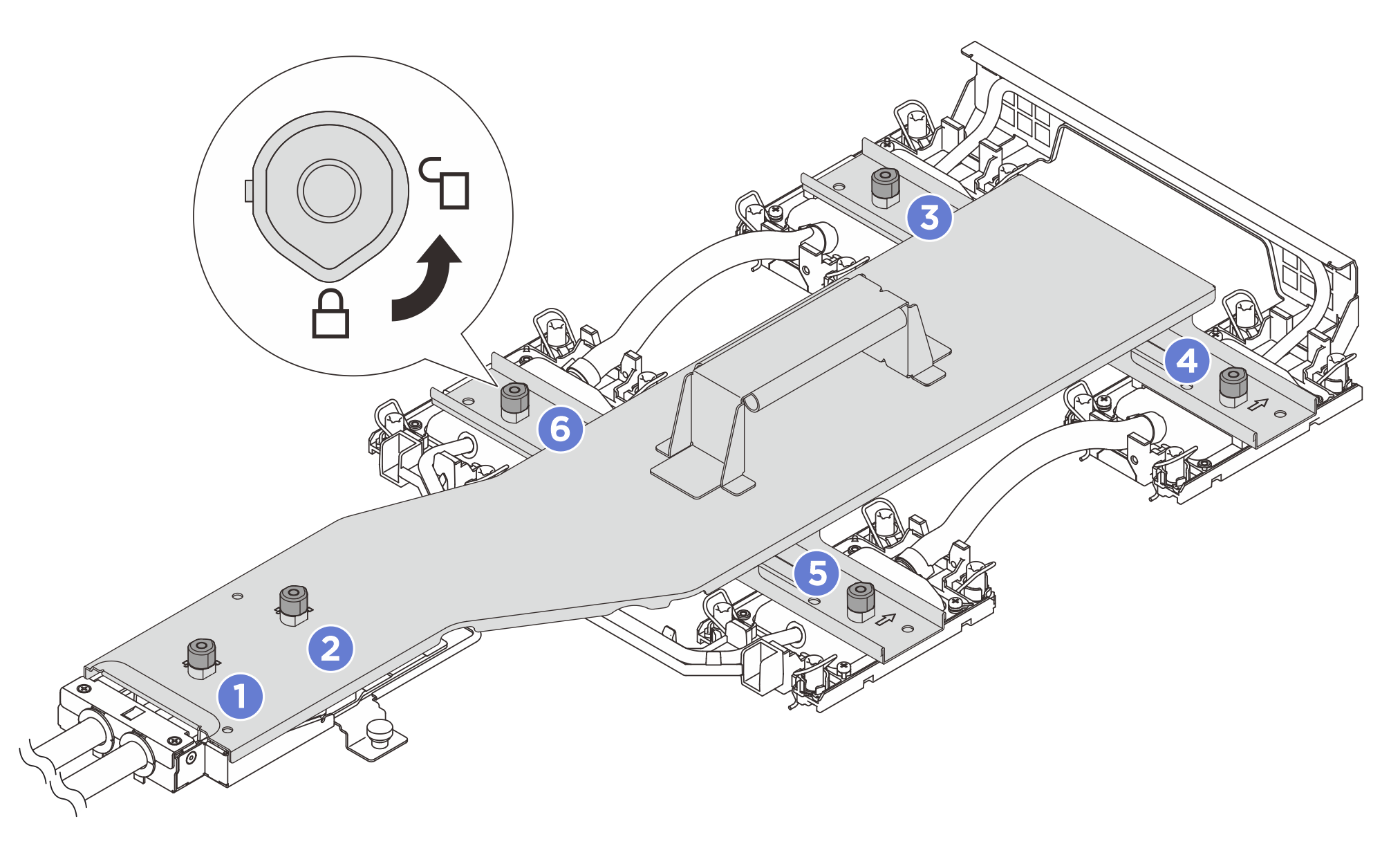

    Figura 7. Soltar el transportador de la placa de frío
    Loosening cold plate carrier

  8. Quite el transportador de la placa de frío del conjunto de la placa de frío.
    Figura 8. Extracción del transportador de la placa de frío
    Removing cold plate carrier

  9. Instale las cubiertas de la placa de frío.
    Figura 9. Instalación de las cubiertas de placa de frío
    Installing cold plate covers

  10. Instale el relleno de expansión.

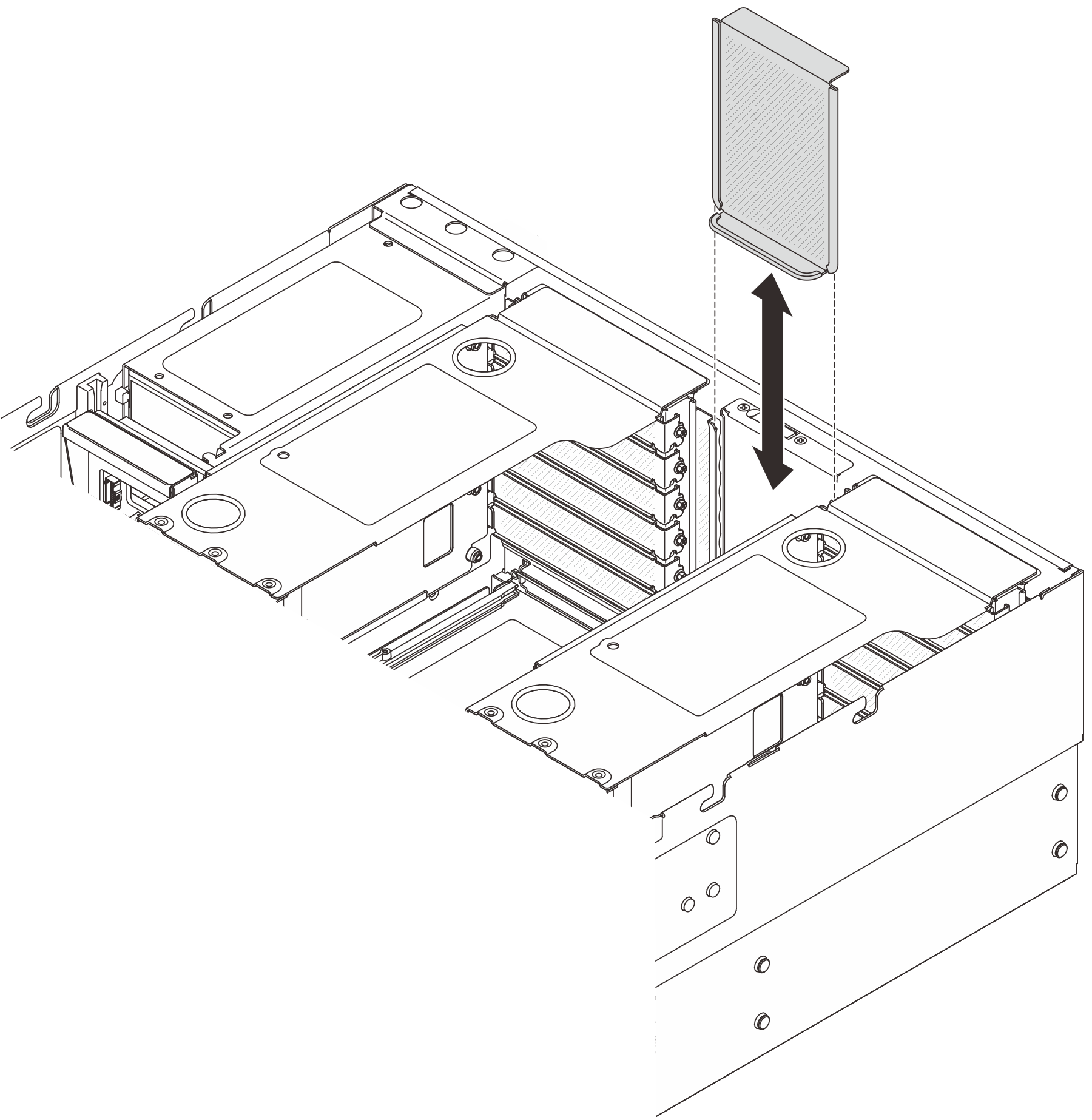

    Figura 10. Instalación del relleno de expansión
    Installing riser filler

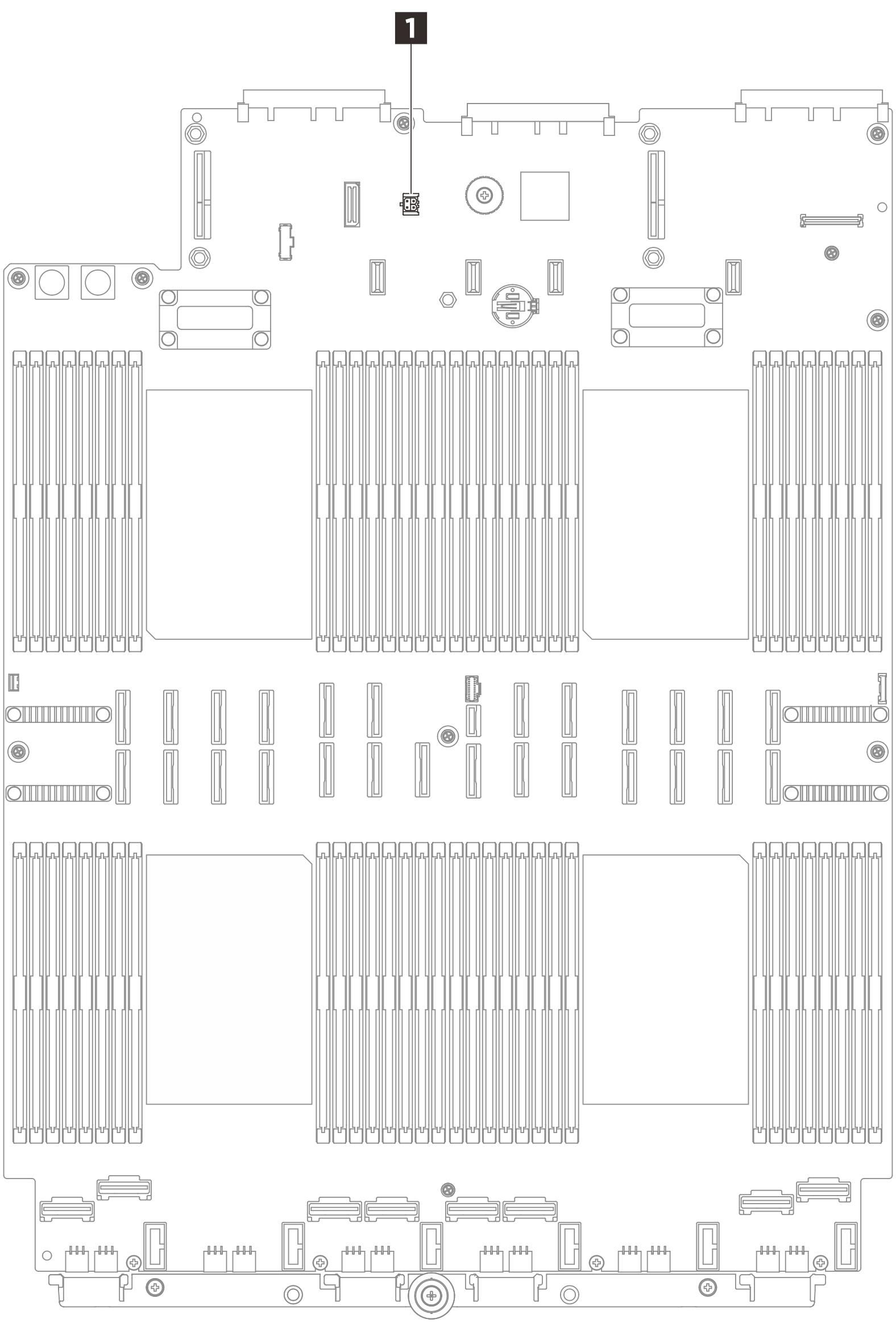

  11. Conecte el cable del módulo de sensor de detección de filtraciones al conector 1 del conjunto de la placa del sistema.
    Figura 11. Conexión del módulo de sensor de detección de filtraciones
    Connecting leakage detection sensor module

Después de finalizar

  1. Vuelva a instalar los módulos de memoria. Consulte Instalación de un módulo de memoria.

  2. Vuelva a instalar el deflector de aire posterior. Consulte Instalación del deflector de aire posterior.

  3. Vuelva a instalar la barra cruzada. Consulte Instalación de la barra cruzada.

  4. Vuelva a instalar las tarjetas de expansión PCIe. Consulte Instalación de la tarjeta de expansión PCIe.

  5. Vuelva a instalar el deflector de aire frontal. Consulte Instalación del deflector de aire frontal.

  6. Vuelva a instalar los ventiladores y el compartimiento del ventilador. Consulte Instalación de un ventilador y Instalación del compartimiento del ventilador.

  7. Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.

  8. Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.

  9. Instale el servidor en el bastidor. Consulte Sustitución del servidor.
  10. Instale los conectores rápidos en los múltiples. Consulte Instalación del múltiple (sistema en bastidor) o Instalación del múltiple (sistema en hilera).
  11. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
