시스템 I/O 보드 설치
이 섹션의 지침에 따라 DC-SCM(Datacenter Secure Control Module)이라고도 하는 시스템 I/O 보드를 설치하십시오.
이 작업 정보
서버의 최신 펌웨어 및 드라이버 업데이트를 확인하려면 ThinkSystem SR860 V4에 대한 드라이버 및 소프트웨어 다운로드 웹 사이트로 이동하십시오.
펌웨어 업데이트 도구에 대한 자세한 정보를 보려면 펌웨어 업데이트로 이동하십시오.
절차

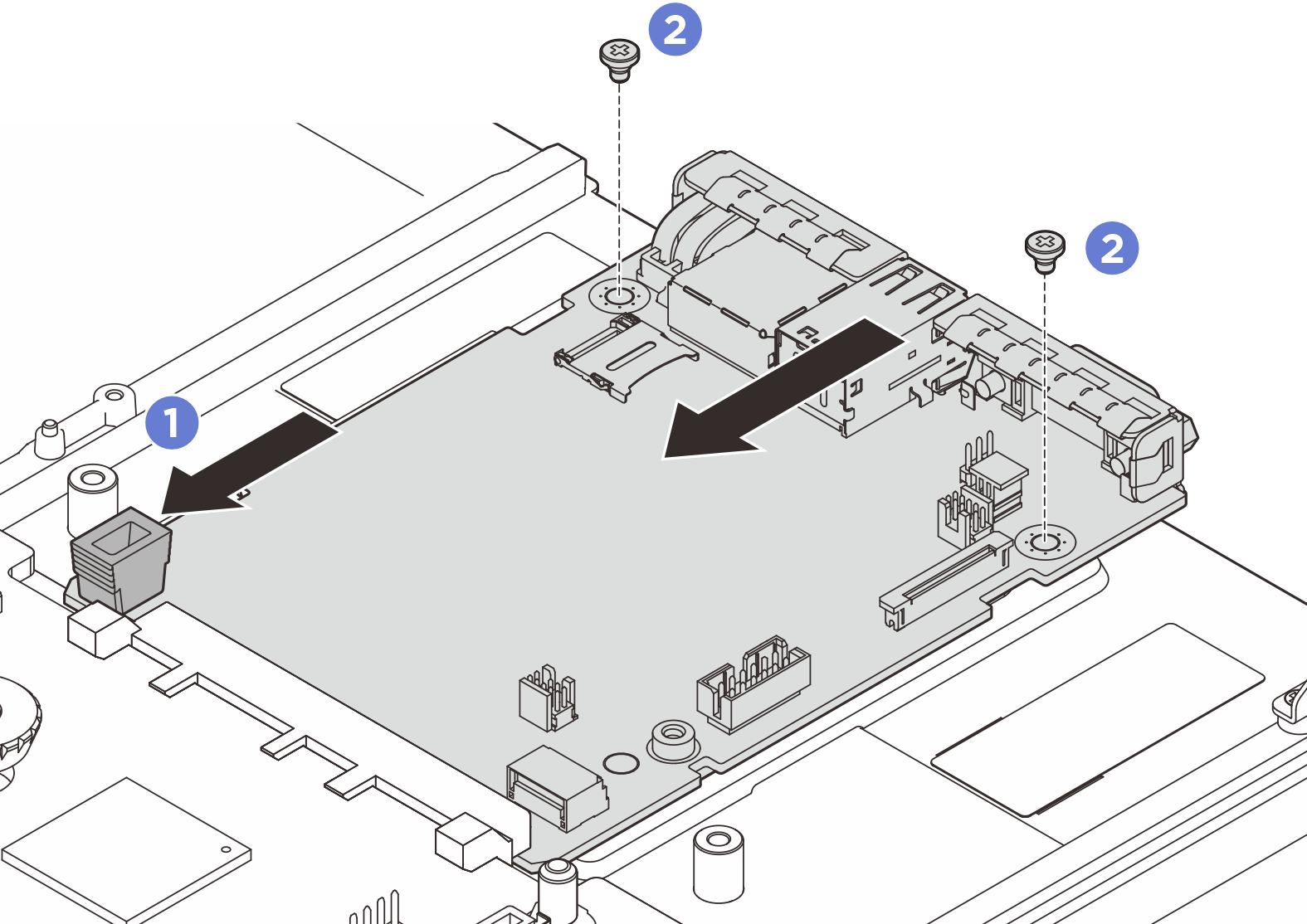

- 시스템 I/O 보드를 설치하십시오.그림 1. 시스템 I/O 보드 설치
시스템 I/O 보드의 접촉면을 프로세서 보드의 슬롯에 맞춘 다음 양손으로 시스템 I/O 보드를 밀어 커넥터에 살짝 삽입하십시오.주시스템 I/O 보드의 접촉면이 손상되지 않도록 하려면 시스템 I/O 보드가 프로세서 보드의 커넥터와 올바르게 정렬되고 삽입하는 동안 가능한 한 수평 상태를 유지해야 합니다.
나사를 조여 지지 판금에 시스템 I/O 보드를 설치하십시오.
- 서버에 시스템 보드 어셈블리를 설치하십시오.그림 2. 시스템 보드 어셈블리 설치
- 시스템 보드 어셈블리의 앞쪽 리프팅 손잡이와 뒤쪽 플런저를 잡으십시오. 그런 다음 시스템 보드 어셈블리의 짧은 쪽을 섀시에 삽입하십시오.
- 시스템 보드 어셈블리의 긴 쪽을 섀시 쪽으로 내리십시오.
시스템 보드 어셈블리를 딸깍하고 제자리에 들어갈 때까지 섀시의 뒤쪽으로 미십시오. 새 시스템 보드 어셈블리의 뒷면 커넥터가 뒷면 패널의 해당하는 홈에 삽입되었는지 확인하십시오.
완료한 후
PHM을 다시 설치하십시오. 프로세서 및 방열판 설치의 내용을 참조하십시오. Processor Neptune® Core Module을 다시 설치해야 하는 경우 Lenovo Processor Neptune Core Module 설치의 내용을 참조하십시오.
- 메모리 모듈을 다시 설치하십시오. 메모리 모듈 설치의 내용을 참조하십시오.
- USB I/O 보드를 다시 설치합니다. USB I/O 보드 설치의 내용을 참조하십시오.
- MicroSD 카드를 설치하십시오(MicroSD 카드 설치 참조).
- 전원 분배 보드를 다시 설치합니다. 전원 분배 보드 설치의 내용을 참조하십시오.
- 침입 스위치를 다시 설치하십시오. 침입 스위치 설치의 내용을 참조하십시오.
- PCIe 라이저를 다시 설치하십시오. PCIe 라이저 설치의 내용을 참조하십시오.
- 시스템 보드 어셈블리에 모든 케이블을 다시 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.
크로스바를 다시 설치하십시오. 크로스바 설치의 내용을 참조하십시오.
- 뒷면 공기 조절 장치를 다시 설치하십시오. 뒷면 공기 조절 장치 설치의 내용을 참조하십시오.
- 앞면 공기 조절 장치를 다시 설치하십시오. 앞면 공기 조절 장치 설치의 내용을 참조하십시오.
- 팬 및 팬 케이지 어셈블리를 다시 설치하십시오. 팬 설치 및 팬 케이지 설치의 내용을 참조하십시오.
모든 구성 요소가 올바르게 다시 조립되었는지 확인하고, 도구나 풀린 나사가 서버 내부에 남아 있지 않은지 확인하십시오.
- 뒤쪽 윗면 덮개를 다시 설치하십시오. 뒷면 윗면 덮개 설치의 내용을 참조하십시오.
- 앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.
- 전원 공급 장치를 다시 설치하십시오. 전원 공급 장치 설치의 내용을 참조하십시오.
- 필요한 경우 OCP 모듈을 다시 설치하십시오. OCP 모듈 설치의 내용을 참조하십시오.
서버가 랙에 설치되어 있었다면 랙에 서버를 다시 설치하십시오. 서버 교체의 내용을 참조하십시오.
제거한 전원 코드 및 케이블을 다시 연결하십시오.
서버와 주변 장치의 전원을 켜십시오. 서버 전원 켜기의 내용을 참조하십시오.
XCC/UEFI/LXPM/SCM FPGA 펌웨어를 업데이트합니다. 펌웨어 업데이트
서버 구성을 복원하십시오. 서버 구성 복원의 내용을 참조하십시오.
FoD 키가 있는 경우 다시 설치하십시오.
TPM을 숨기거나 TPM 펌웨어를 업데이트해야 하는 경우 TPM 숨기기/관찰 또는 TPM 펌웨어 업데이트
선택적으로 보안 부팅을 사용하십시오. UEFI 보안 부팅 사용의 내용을 참조하십시오.
