Installation de la carte d’E-S système

Suivez les instructions de cette section pour installer la carte d'E-S système, également appelée module de contrôle sécurisé pour centre de données (DC-SCM).

À propos de cette tâche

Important
Cette tâche doit être effectuée par des techniciens qualifiés et certifiés par le service de maintenance Lenovo. N’essayez pas de retirer ou d’installer le composant si vous ne possédez pas de formation ou de qualification appropriée.
Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Installez la carte d’E-S système.

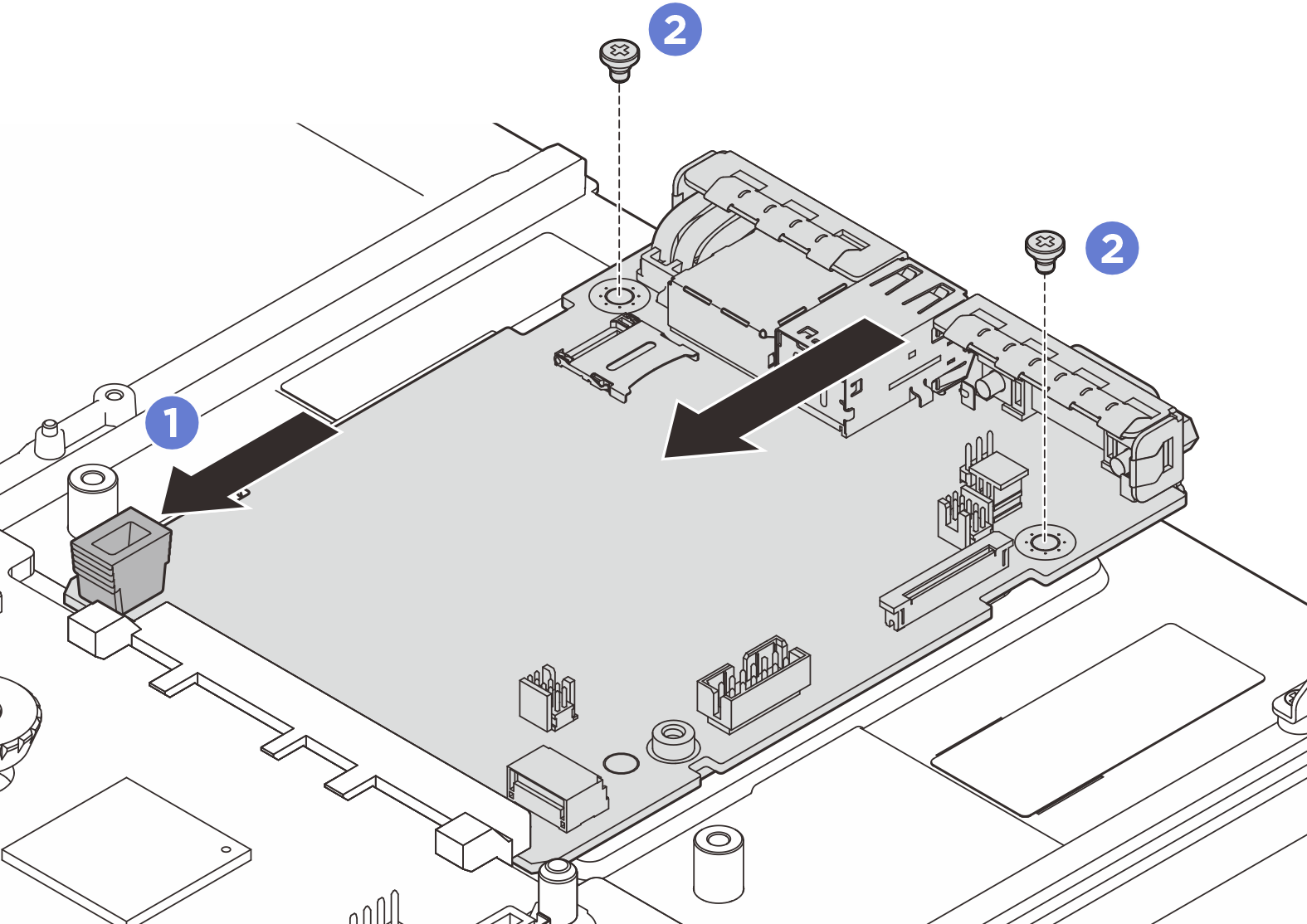

    Figure 1. Installation de la carte d’E-S système
    System I/O board installation
    1. Alignez les contacts de la carte d’E-S système sur les emplacements de la carte du processeur. À l’aide de vos deux mains, poussez la carte d’E-S système et insérez-la légèrement dans le connecteur.
      Remarque
      Afin de protéger les contacts de la carte d’E-S système de tout dégât, assurez-vous que cette dernière est alignée correctement sur le connecteur de la carte du processeur. Sa position doit également demeurer aussi horizontale que possible lors de l’insertion.
    2. Installez les vis pour fixer la carte d’E-S système à la tôle de support.
  2. Installez le bloc carte mère dans le serveur.

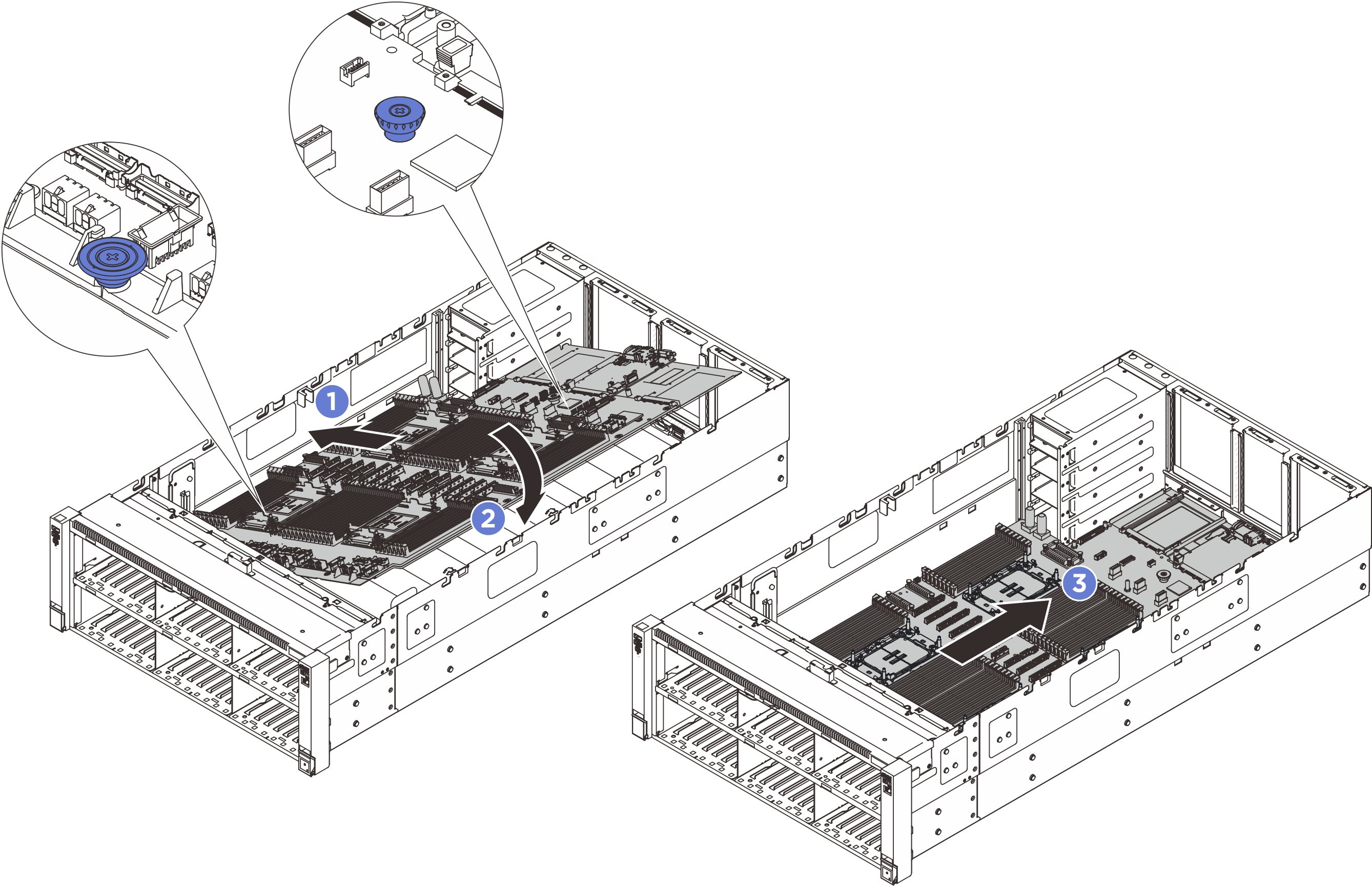

    Figure 2. Installation du bloc carte mère
    System board assembly installation
    1. Saisissez la poignée de levage avant et le piston arrière du bloc carte mère. Ensuite, insérez le côté le plus court du bloc carte mère dans le châssis.
    2. Abaissez le côté le plus long du bloc carte mère dans le châssis.
    3. Faites glisser le bloc carte mère vers l’arrière du châssis, jusqu’à ce qu’il s’enclenche en place. Assurez-vous que les connecteurs arrière du nouveau bloc carte mère sont bien insérés dans les trous correspondants du panneau arrière.

Après avoir terminé

  1. Réinstallez les PHM. Voir Installation d’un processeur-dissipateur thermique. Si vous devez réinstaller le module Processor Neptune® Core Module, voir Installation du Lenovo Processor Neptune Core Module.

  2. Réinstallez les modules de mémoire. Voir Installation d’un module de mémoire.
  3. Installez à nouveau la carte d’E-S USB. Pour plus d'informations, voir Installation de la carte d’E-S USB.
  4. Installez la carte MicroSD, voir Installation de la carte MicroSD.
  5. Réinstallez le tableau de distribution. Voir Installation du tableau de distribution.
  6. Réinstallez le commutateur de détection d'intrusion. Pour plus d'informations, voir Installation du commutateur de détection d’intrusion.
  7. Réinstallez les cartes mezzanines PCIe. Pour plus d'informations, voir Installation de la carte mezzanine PCIe.
  8. Reconnectez tous les câbles au bloc carte mère. Voir Cheminement interne des câbles.

  9. Réinstallez la traverse. Pour plus d'informations, voir Installation de la traverse.

  10. Réinstallez la grille d’aération arrière. Voir Installation de la grille d’aération arrière.
  11. Réinstallez la grille d’aération avant. Voir Installation de la grille d’aération avant.
  12. Réinstallez les ventilateurs et le bloc boîtier de ventilation. Voir Installation d'un ventilateur et Installation du boîtier de ventilation.

  13. Vérifiez que tous les composants ont été remontés correctement et que vous n’avez pas oublié d’outils ou de vis à l’intérieur du serveur.

  14. Réinstallez le carter supérieur arrière. Pour plus d'informations, voir Installation du carter supérieur arrière.
  15. Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.
  16. Réinstallez les unités d’alimentation. Pour plus d'informations, voir Installation d’un bloc d’alimentation.
  17. Si nécessaire, réinstallez les modules OCP. Pour plus d'informations, voir Installation d’un module OCP.

  18. Si le serveur était installé dans une armoire, réinstallez-le dans l’armoire. Pour plus d'informations, voir Remplacement du serveur.

  19. Rebranchez les cordons d’alimentation et autres câbles préalablement retirés.

  20. Mettez le serveur et les périphériques sous tension. Voir Mise sous tension du serveur.

  21. Mettez à jour le microprogramme FPGA XCC/UEFI/LXPM/SCM. Voir Mise à jour du microprogramme

  22. Restaurez la configuration du serveur. Consultez Restauration de la configuration du serveur.

  23. Le cas échéant, installez à nouveau la clé FoD.

  24. Si vous masquez TPM ou mettez à jour son microprogramme, voir Masquage/observation de TPM ou Mise à jour du microprogramme TPM

  25. Facultativement, vous pouvez activer l’amorçage sécurisé. Voir Activation de l’amorçage sécurisé UEFI.

  • Masquage/observation de TPM
    La stratégie TPM est activée par défaut afin de chiffrer les transferts de données pour le fonctionnement du système. En option, vous pouvez désactiver TPM à l’aide de l’Unified Extensible Firmware Interface (UEFI) ou de Lenovo XClarity Essentials OneCLI.
  • Mise à jour du microprogramme TPM
    En option, il est possible de mettre à jour le microprogramme du TPM à l’aide de Lenovo XClarity Essentials OneCLI.
  • Activation de l’amorçage sécurisé UEFI
    Si vous le souhaitez, vous pouvez activer l’amorçage sécurisé UEFI.
