Suivez les instructions pour retirer la carte d’E-S système, également connue sous le nom de module de contrôle sécurisé pour centre de données (DC-SCM).
À propos de cette tâche
Important
Cette tâche doit être effectuée par des techniciens qualifiés et certifiés par le service de maintenance Lenovo. N’essayez pas de retirer ou d’installer le composant si vous ne possédez pas de formation ou de qualification appropriée.
Lors du retrait des modules de mémoire, étiquetez le numéro d’emplacement de chaque module de mémoire, retirez tous les modules de mémoire du bloc carte mère, puis mettez-les de côté sur une surface de protection électrostatique en attendant de les réinstaller.
Lors vous déconnectez les câbles, dressez une liste de chaque câble et notez les connecteurs liés à chaque câble, afin de vous y référez après l’installation du nouveau bloc carte mère.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.
Procédure
Préparez-vous à cette tâche.
Enregistrez toutes les informations de configuration système, telles que les adresses IP de Lenovo XClarity Controller, les données techniques essentielles, le type de machine, le numéro de modèle, le numéro de série du serveur, son identificateur unique universel et son étiquette d’inventaire.
Le cas échéant, exportez la clé d’activation des fonctionnalités Lenovo à la demande. Consultez la section « « Gestion des licences » » dans la documentation XCC compatible avec le serveur à l’adresse suivante Page du portail Lenovo XClarity Controller.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
Assurez-vous d’étiqueter le numéro d’emplacement sur chaque module de mémoire, puis retirez tous les modules de mémoire du bloc carte mère et mettez-les de côté sur une surface de protection électrostatique en attendant de les réinstaller. Retrait d’un module de mémoire.
Important
Il est recommandé d’imprimer la disposition des emplacements de module de mémoire pour référence.
Débranchez tous les câbles du bloc carte mère. Lorsque vous déconnectez les câbles, dressez une liste de chaque câble et notez les connecteurs lié à chaque câble, afin de vous y référez après l’installation du nouveau bloc carte mère.
Avertissement
Pour éviter d’endommager le bloc carte mère, assurez-vous de suivre les instructions de Cheminement interne des câbles lorsque vous déconnectez les câbles du bloc carte mère.
Retirez le bloc carte mère.
Remarque
Cette poignée de levage est uniquement utilisée pour retirer le bloc carte mère. N'essayez pas de soulever l'ensemble du serveur avec elle.

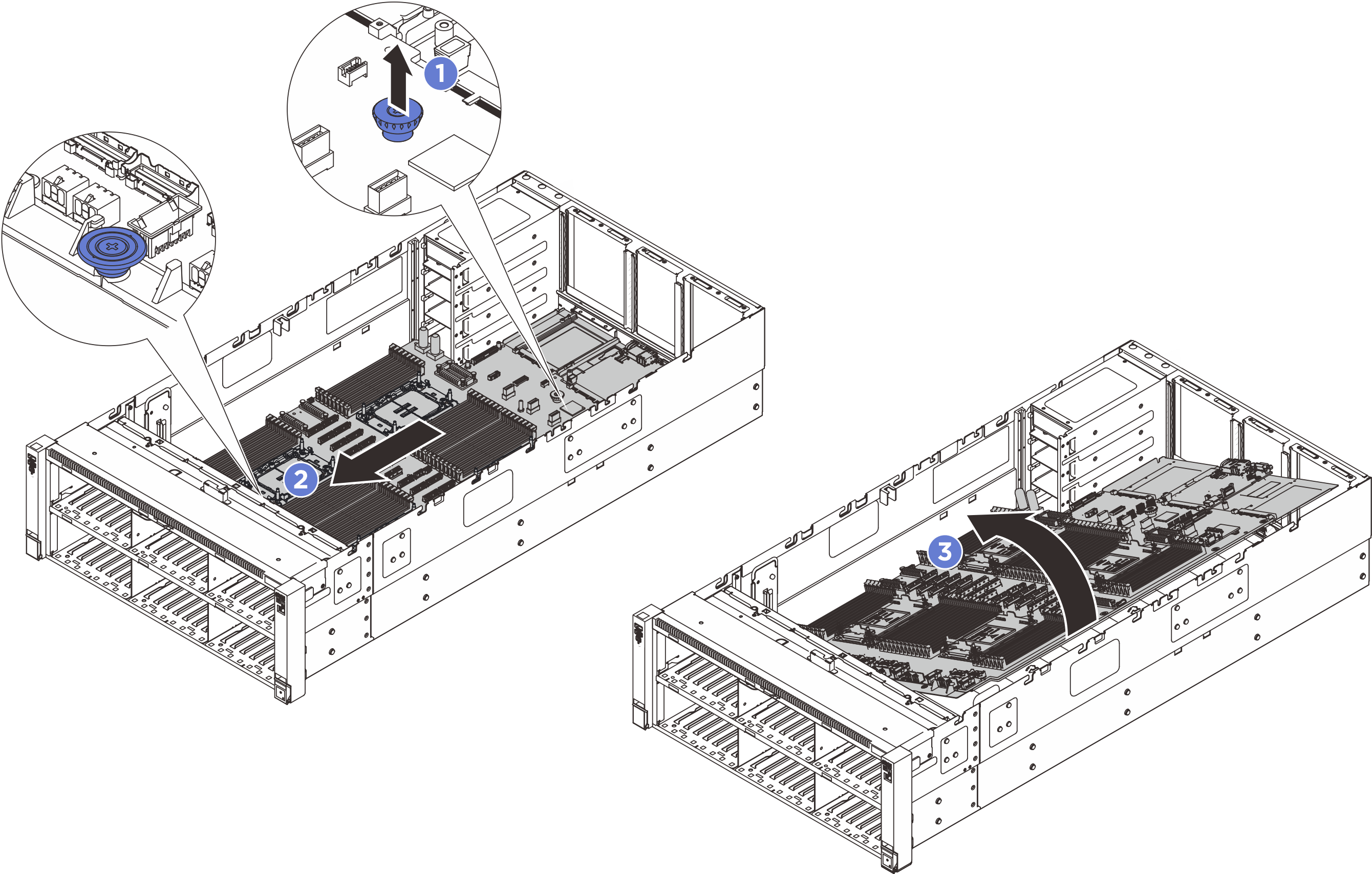

Figure 1. Retrait du bloc carte mère
Tirez le piston arrière pour libérer le bloc carte mère.
Saisissez la poignée de levage avant et le piston arrière. Ensuite, faites coulisser le bloc carte mère vers l’avant du châssis pour le dégager.
Faites pivoter le côté le plus long du bloc carte mère vers le haut. Ensuite, soulevez le bloc carte mère pour l’extraire.
Séparez la carte d’E-S système de la carte du processeur.
Remarque
Afin d’éviter d’endommager la carte d’E-S, pincez sa poignée et tirez-la vers l’extérieur. Tout en tirant, assurez-vous que la carte d’E-S reste aussi à l’horizontale que possible.
Figure 2. Retrait de la carte d’E-S système
Retirez les vis de fixation de la carte d’E-S système.
Pincez la poignée de la carte d’E-S et tirez-la vers l’extérieur pour la dégager de la carte du processeur.
Après avoir terminé
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
