System-E/A-Platine entfernen

Befolgen Sie die Anweisungen, um die System-E/A-Platine zu entfernen, die auch als sicheres Steuermodul für Rechenzentren (DC-SCM) bezeichnet wird.

Zu dieser Aufgabe

Wichtig

  • Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, die Komponente ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren.

  • Wenn Sie Speichermodule entfernen, kennzeichnen Sie die Steckplatznummer auf jedem Speichermodul, entfernen Sie alle Speichermodule von der Systemplatinenbaugruppe und legen Sie sie auf einer antistatischen Oberfläche beiseite, sodass sie für eine erneute Installation zur Verfügung stehen.

  • Wenn Sie Kabel abziehen, erfassen Sie die Kabel in einer Liste und notieren Sie, an welchen Anschlüssen die Kabel angeschlossen waren. Diese Liste können Sie anschließend während der Installation der neuen Systemplatinenbaugruppe als Checkliste verwenden.

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Bereiten Sie die Aufgabe vor.
    1. Sichern Sie die UEFI-Einstellungen und die XCC-Einstellungen. Siehe OneCLI-Befehle zum Speichern von Konfigurationseinstellungen und XCC zum Sichern der BMC-Konfiguration verwenden.
    2. Sichern Sie den FoD-Schlüssel, falls vorhanden.
    3. Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.
    4. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
    5. Ziehen Sie vorsichtig an allen installierten Netzteileinheiten, um sie zu lösen. Siehe Netzteileinheit entfernen.
    6. Falls erforderlich, entfernen Sie die OCP-Module. Siehe OCP-Modul entfernen.
    7. Entfernen Sie die vordere obere Abdeckung. (Siehe Vordere obere Abdeckung entfernen).
    8. Entfernen Sie die hintere obere Abdeckung. (Siehe Hintere obere Abdeckung entfernen).
    9. Entfernen Sie die Querstrebe. Siehe Querstrebe entfernen.
    10. Entfernen Sie die PCIe-Adapterkarte. Siehe PCIe-Adapterkarte entfernen.
    11. Entfernen Sie die vordere Luftführung. (Siehe Vordere Luftführung entfernen).
    12. Entfernen Sie die hintere Luftführung. Siehe Hintere Luftführung entfernen.
    13. Entfernen Sie die Lüfter und den Lüfterrahmen. Siehe Lüfter entfernen und Lüfterrahmen entfernen.
    14. Entfernen Sie den Schalter gegen unbefugten Zugriff. (Siehe Schalter gegen unbefugten Zugriff entfernen).
    15. Entfernen Sie die Stromversorgungsplatine. Siehe Stromversorgungsplatine entfernen.
    16. Entfernen Sie die PHMs. (Siehe Prozessor und Kühlkörper entfernen.) Wenn Sie das Processor Neptune® Core Module neu installieren müssen, finden Sie Informationen unter Lenovo Processor Neptune Core Module entfernen.
    17. Entfernen Sie die USB-E/A-Platine. Siehe Speichermodul entfernen.
    18. Entfernen Sie alle Speichermodule von der Systemplatinenbaugruppe und legen Sie sie auf einer antistatischen Oberfläche beiseite, sodass sie für eine erneute Installation zur Verfügung stehen. Siehe Speichermodul entfernen.
      Wichtig
      Es wird empfohlen, das Layout der Speichermodul-Steckplätze als Referenz auszudrucken.
    19. Informationen zum Entfernen der microSD-Karte finden Sie unter MicroSD-Karte entfernen.
    20. Trennen Sie alle Kabel von der Systemplatinenbaugruppe. Erfassen Sie die Kabel in einer Liste und notieren Sie, an welchen Anschlüssen die Kabel angeschlossen waren. Diese Liste können Sie anschließend während der Installation der neuen Systemplatinenbaugruppe als Checkliste verwenden.
      Achtung
      Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen in Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.
  2. Entfernen Sie die Systemplatinenbaugruppe.
    Anmerkung
    Der Hebegriff dient nur zum Entfernen der Systemplatinenbaugruppe. Versuchen Sie nicht, den ganzen Server mit ihm anzuheben.

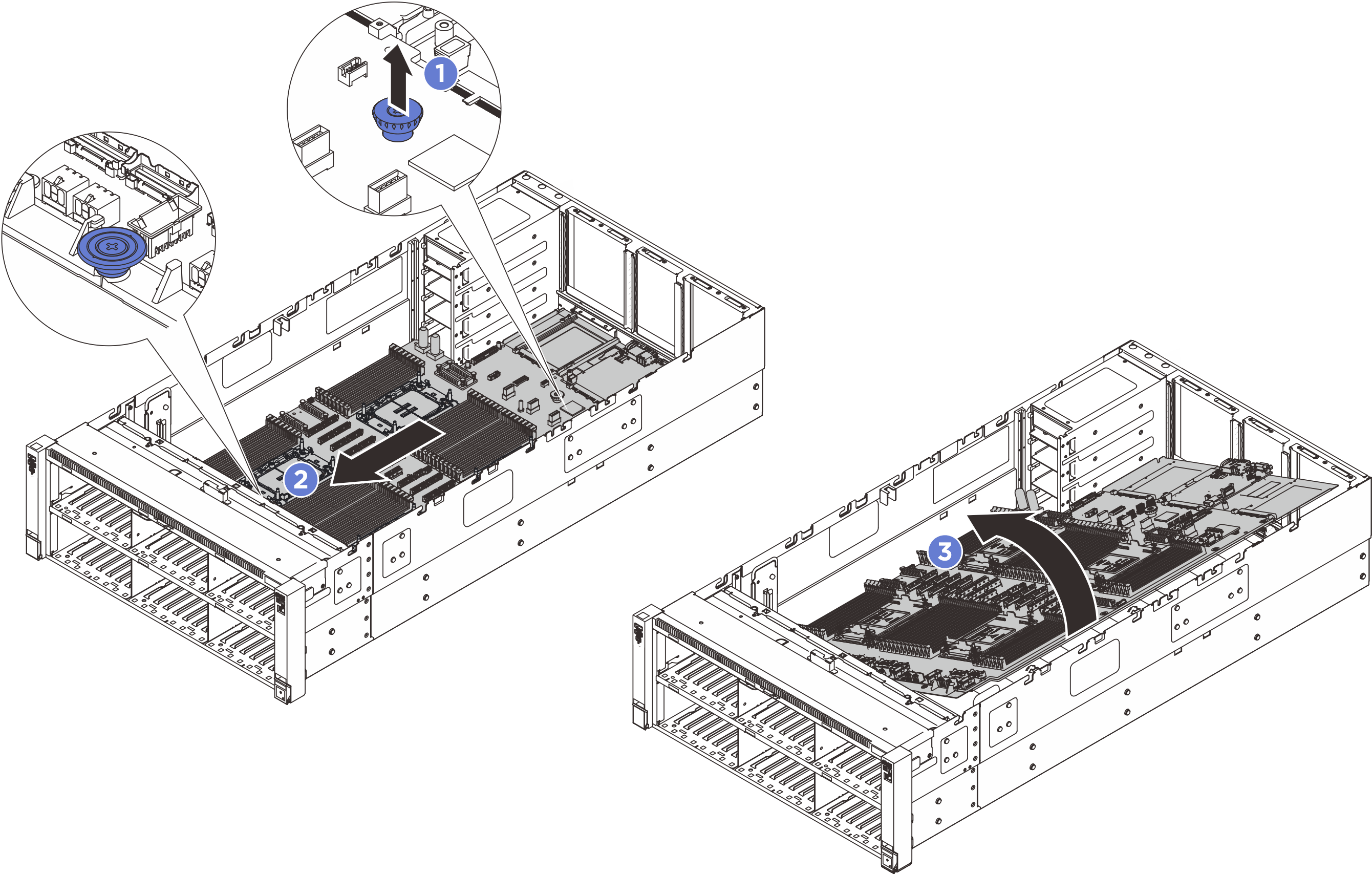

    Abbildung 1. Entfernen der Systemplatinenbaugruppe
    System board assembly removal
    1. Ziehen Sie den hinteren Kolben nach oben, um die Systemplatinenbaugruppe zu lösen.
    2. Halten Sie den vorderen Hebegriff und den hinteren Kolben fest. Schieben Sie dann die Systemplatinenbaugruppe zur Vorderseite des Gehäuses, um sie vom Gehäuse zu lösen.
    3. Drehen Sie die längere Seite der Systemplatinenbaugruppe nach oben. Heben Sie anschließend die Systemplatinenbaugruppe aus dem Gehäuse.
  3. Trennen Sie die System-E/A-Platine von der Prozessorplatine.
    Anmerkung
    Um die Kontakte der E/A-Platine vor Beschädigungen zu schützen, drücken Sie den Griff an der E/A-Platine zusammen und ziehen Sie die E/A-Platine heraus. Stellen Sie währenddessen die ganze Zeit sicher, dass die E/A-Platine so horizontal wie möglich bleibt.
    Abbildung 2. Entfernen der System-E/A-Platine
    System I/O board removal
    1. Entfernen Sie die Schrauben, mit denen die System-E/A-Platine befestigt ist.
    2. Drücken Sie den Griff an der E/A-Platine zusammen und ziehen Sie die E/A-Platine heraus, um sie von der Prozessorplatine zu lösen.

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
