Roteamento de cabos da unidade de disco óptico

Siga as instruções nesta seção para aprender a fazer o roteamento de cabos da unidade de disco óptico (ODD).

Para obter os locais dos conectores da placa-mãe, consulte Conectores da Placa-mãe.

Roteamento de cabo para ODD quando o conector SATA 2 está ocupado pela unidade do compartimento 2​

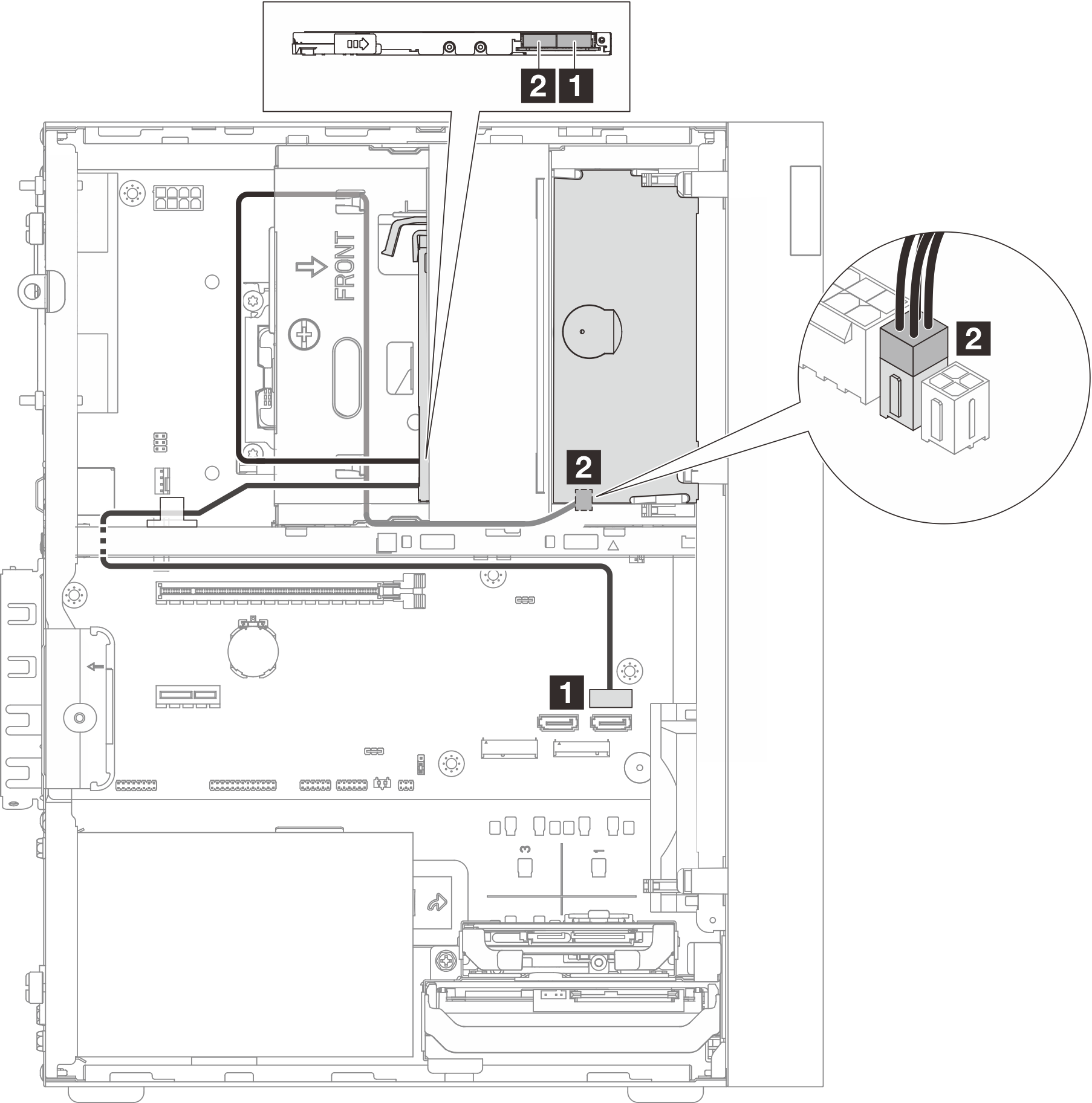

Figura 1. Roteamento de cabos para ODD
Cable routing for optical disk drive
Tabela 1. Roteamento de cabos para ODD
De (ODD)Para (placa-mãe)Cabo
1 Conector de sinal1 Conector SATA 37pin SATA to 7pin Slim ODD SATA, 520 mm
2 Conector de alimentação2 Conector de energia SATA 14pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm

Roteamento de cabos para ODD quando o conector SATA 2 está livre​

Figura 2. Roteamento de cabos para ODD
Cable routing for optical disk drive
Tabela 2. Roteamento de cabos para ODD
De (ODD)Para (placa-mãe)Cabo
1 Conector de sinal1 Conector SATA 27pin SATA to 7pin Slim ODD SATA, 520 mm
2 Conector de alimentação2 Conector de energia SATA 14pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm
