Roteamento de cabos do adaptador e unidades RAID
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos das unidades e do adaptador RAID.
Cabo do adaptador RAID
Para obter os locais dos conectores da placa-mãe, consulte Conectores da Placa-mãe.
As linhas de quebra indicam que parte do cabo está oculta na ilustração.

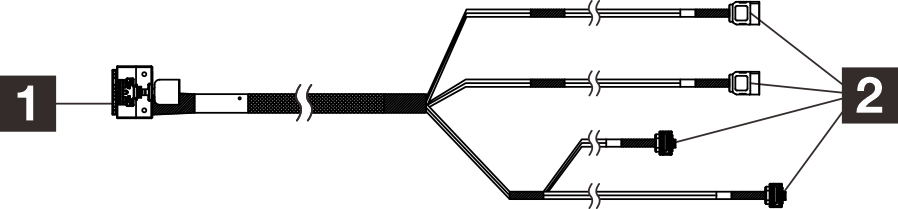

Figura 1. Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable
| 1 Conector do adaptador RAID (conector C0) | 2 Conectores das unidades |
Roteamento de cabos de duas unidades com o adaptador RAID
| De | Para | Cabo |
|---|---|---|
| 1 Conector C0 no adaptador RAID | 1a Conector de sinal da unidade do compartimento 2 1b Conector de sinal da unidade do compartimento 0 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 Conectores de energia da unidade dos compartimentos 0 e 1 | 2 Conector de energia SATA 2 | 4pin power cable, 300 mm/80 mm |
| 3 Conector de sinal de unidade do compartimento 1 | 3 Conector SATA 1 | 7pin SATA to 7pin RA SATA cable, 185 mm |
| 4 Conector de energia da unidade do compartimento 2 | 4 Conector de energia SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
Roteamento de cabos de três unidades com o adaptador RAID
| De | Para | Cabo |
|---|---|---|
| 1 Conector C0 no adaptador RAID | 1a Conector de sinal do compartimento de unidade 0 1b Conector de sinal da unidade do compartimento 3 1c Conector de sinal do compartimento de unidade 2 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 Conectores de energia da unidade dos compartimentos 0 e 1 | 2 Conector de energia SATA 2 | 4pin power cable, 300 mm/80 mm |
| 3 Conector de sinal de unidade do compartimento 1 | 3 Conector SATA 1 | 7pin SATA to 7pin RA SATA cable, 185 mm |
4a Conector de energia da unidade do compartimento 3 4b Conector de energia da unidade do compartimento 2 | 4 Conector de energia SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
