Kabelführung für den RAID-Adapter und Laufwerke
In diesem Abschnitt erfahren Sie, wie die Kabelführung für den RAID-Adapter und die Laufwerke funktioniert.
RAID-Adapterkabel
Informationen zu den Positionen der Anschlüsse auf der Systemplatine finden Sie unter Anschlüsse auf der Systemplatine.
Die unterbrochenen Linien zeigen an, dass ein Teil des Kabels in der Abbildung verdeckt ist.

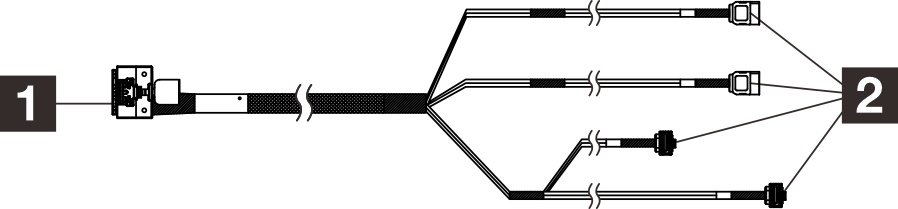

Abbildung 1. Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable
| 1 Anschluss für RAID-Adapter (C0-Anschluss) | 2 Anschlüsse für die Laufwerke |
Kabelführung für zwei Laufwerke mit dem RAID-Adapter
| Von | Zu | Kabel |
|---|---|---|
| 1 C0-Anschluss auf dem RAID-Adapter | 1a Signalanschluss für Laufwerk in Position 2 1b Signalanschluss für Laufwerk in Position 0 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 Netzteilanschlüsse für Laufwerke in Position 0 und 1 | 2 SATA-Netzteilanschluss 2 | 4pin power cable, 300 mm/80 mm |
| 3 Signalanschluss für Laufwerk in Position 1 | 3 SATA 1-Anschluss | 7pin SATA to 7pin RA SATA cable, 185 mm |
| 4 Netzteilanschluss für Laufwerk in Position 2 | 4 SATA-Netzteilanschluss 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
Kabelführung für drei Laufwerke mit dem RAID-Adapter
| Von | Zu | Kabel |
|---|---|---|
| 1 C0-Anschluss auf dem RAID-Adapter | 1a Signalanschluss für Laufwerk in Position 0 1b Signalanschluss für Laufwerk in Position 3 1c Signalanschluss für Laufwerk in Position 2 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 Netzteilanschlüsse für Laufwerke in Position 0 und 1 | 2 SATA-Netzteilanschluss 2 | 4pin power cable, 300 mm/80 mm |
| 3 Signalanschluss für Laufwerk in Position 1 | 3 SATA 1-Anschluss | 7pin SATA to 7pin RA SATA cable, 185 mm |
4a Netzteilanschluss für Laufwerk in Position 3 4b Netzteilanschluss für Laufwerk in Position 2 | 4 SATA-Netzteilanschluss 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
