RAID 어댑터 및 드라이브의 케이블 배선

이 섹션의 지침에 따라 관리 RAID 어댑터 및 드라이브의 케이블 배선 방법을 알아보십시오.

RAID 어댑터 케이블​

시스템 보드 커넥터 위치는 시스템 보드 커넥터를 참조하십시오.

주
브레이크 라인은 그림에 케이블 일부가 숨겨져 있음을 나타냅니다.
그림 1. 5350-8i용 케이블
Cable for 5350-8i

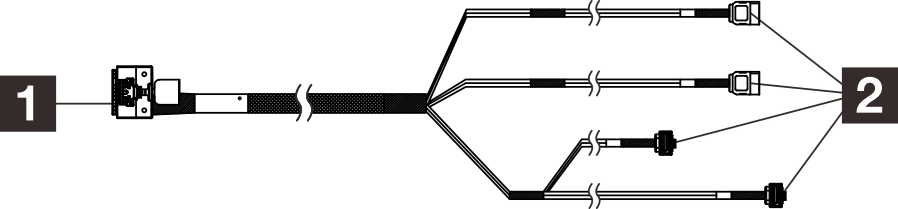

그림 2. 545-8i용 케이블
Cable for 545-8i
1 RAID 어댑터용 커넥터(커넥터 C0)2 드라이브용 커넥터

RAID 어댑터가 있는 드라이브 2개의 케이블 배선​


Cable routing for two drives with the RAID adapter
에서끝케이블
1 RAID 어댑터의 C0 커넥터

1a 베이 2 드라이브 신호 커넥터

1b 베이 0 드라이브 신호 커넥터

  • 5350-8i용: Mini SAS HD X4 Vertical to VT SATA7P x2 + RA SATA 7P x2, 460 mm/420 mm/440 mm/440 mm

  • 545-8i용: SlimSASX8 to SATA7P ST*2 + SATA7P RA*2, 460 mm/420 mm/440 mm/440 mm

2 베이 0 및 베이 1 드라이브 전원 커넥터2 SATA 전원 2 커넥터4pin power cable, 300 mm/80 mm
3 베이 1 드라이브 신호 커넥터3 SATA 1 커넥터7pin SATA to 7pin RA SATA cable, 185 mm
4 베이 2 드라이브 전원 커넥터4 SATA 전원 1 커넥터4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm

RAID 어댑터가 있는 드라이브 3개의 케이블 배선​


Cable routing for three drives with the RAID adapter
에서끝케이블
1 RAID 어댑터의 C0 커넥터

1a 베이 0 드라이브 신호 커넥터

1b 베이 3 드라이브 신호 커넥터

1c 베이 2 드라이브 신호 커넥터

  • 5350-8i용: Mini SAS HD X4 Vertical to VT SATA7P x2 + RA SATA 7P x2, 460 mm/420 mm/440 mm/440 mm

  • 545-8i용: SlimSASX8 to SATA7P ST*2 + SATA7P RA*2, 460 mm/420 mm/440 mm/440 mm

2 베이 0 및 베이 1 드라이브 전원 커넥터2 SATA 전원 2 커넥터4pin power cable, 300 mm/80 mm
3 베이 1 드라이브 신호 커넥터3 SATA 1 커넥터7pin SATA to 7pin RA SATA cable, 185 mm

4a 베이 3 드라이브 전원 커넥터

4b 베이 2 드라이브 전원 커넥터

4 SATA 전원 1 커넥터4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm
