RAID 配接卡及硬碟的纜線佈線

請依照本節中的指示，瞭解如何為 RAID 配接卡和硬碟進行纜線佈線。

RAID 配接卡纜線​

如需主機板接頭位置的相關資訊，請參閱主機板接頭。

折斷線表示圖中隱藏了部分纜線。

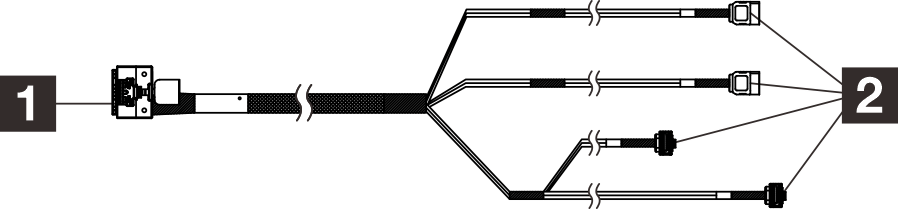

圖 1. Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable
Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable
表 1. Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable
1 RAID 配接卡的接頭（接頭 C0）2 硬碟的接頭

兩個硬碟及 RAID 配接卡的纜線佈線​


Cable routing for two drives with the RAID adapter
從到纜線
1 RAID 配接卡上的 C0 接頭

1a 機槽 2 硬碟信號接頭

1b 機槽 0 硬碟信號接頭

Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm
2 機槽 0 和機槽 1 硬碟電源接頭2 SATA 電源 2 接頭4pin power cable, 300 mm/80 mm
3 機槽 1 硬碟信號接頭3 SATA 1 接頭7pin SATA to 7pin RA SATA cable, 185 mm
4 機槽 2 硬碟電源接頭4 SATA 電源 1 接頭4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm

三個硬碟及 RAID 配接卡的纜線佈線​


Cable routing for three drives with the RAID adapter
從到纜線
1 RAID 配接卡上的 C0 接頭

1a 機槽 0 硬碟信號接頭

1b 機槽 3 硬碟信號接頭

1c 機槽 2 硬碟信號接頭

Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm
2 機槽 0 和機槽 1 硬碟電源接頭2 SATA 電源 2 接頭4pin power cable, 300 mm/80 mm
3 機槽 1 硬碟信號接頭3 SATA 1 接頭7pin SATA to 7pin RA SATA cable, 185 mm

4a 機槽 3 硬碟電源接頭

4b 機槽 2 硬碟電源接頭

4 SATA 電源 1 接頭4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm
