Cheminement de câble pour l'adaptateur et les unités RAID
Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles de l’adaptateur RAID et des unités.

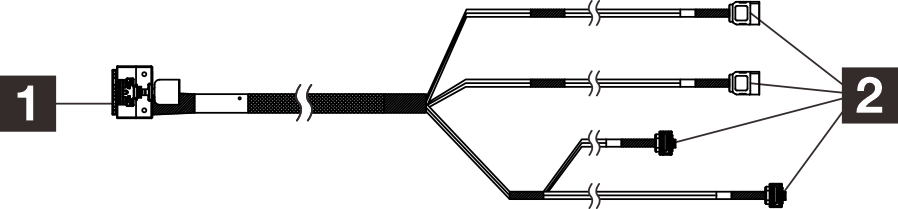

Câble d’adaptateur RAID
Cheminement des câbles pour deux unités de disque avec l'adaptateur RAID
Cheminement des câbles pour trois unités de disque avec l'adaptateur RAID
Pour connaître les emplacements des connecteurs de la carte mère, voir Connecteurs de la carte mère.
Les lignes de coupure indiquent qu’une partie du câble est masquée dans l’illustration.
| 1 Connecteur pour l’adaptateur RAID (connecteur C0) | 2 Connecteurs pour les unités |
Cheminement des câbles pour deux unités de disque avec l'adaptateur RAID
| De | À | Câble |
|---|---|---|
| 1 Connecteur C0 sur l’adaptateur RAID | 1a Connecteur d’interface d’unité de la baie 2 1b Connecteur d’interface d’unité de la baie 0 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 Connecteurs d’alimentation d’unité de la baie 0 et de la baie 1 | 2 Connecteur d’alimentation SATA 2 | 4pin power cable, 300 mm/80 mm |
| 3 Connecteur d’interface de l’unité de la baie 1 | 3 Connecteur SATA 1 | 7pin SATA to 7pin RA SATA cable, 185 mm |
| 4 Connecteur d’alimentation de l’unité de la baie 2 | 4 Connecteur d’alimentation SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
Cheminement des câbles pour trois unités de disque avec l'adaptateur RAID
| De | À | Câble |
|---|---|---|
| 1 Connecteur C0 sur l’adaptateur RAID | 1a Connecteur d’interface d’unité de la baie 0 1b Connecteur d’interface de l’unité de la baie 3 1c Connecteur d’interface d’unité de la baie 2 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 Connecteurs d’alimentation d’unité de la baie 0 et de la baie 1 | 2 Connecteur d’alimentation SATA 2 | 4pin power cable, 300 mm/80 mm |
| 3 Connecteur d’interface de l’unité de la baie 1 | 3 Connecteur SATA 1 | 7pin SATA to 7pin RA SATA cable, 185 mm |
4a Connecteur d’alimentation de l’unité de la baie 3 4b Connecteur d’alimentation de l’unité de la baie 2 | 4 Connecteur d’alimentation SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
