Cheminement des câbles pour l'unité de disque dur de la baie 2
Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles pour l’unité dans la baie 2.
Pour connaître les emplacements des connecteurs de la carte mère, voir Connecteurs de la carte mère.

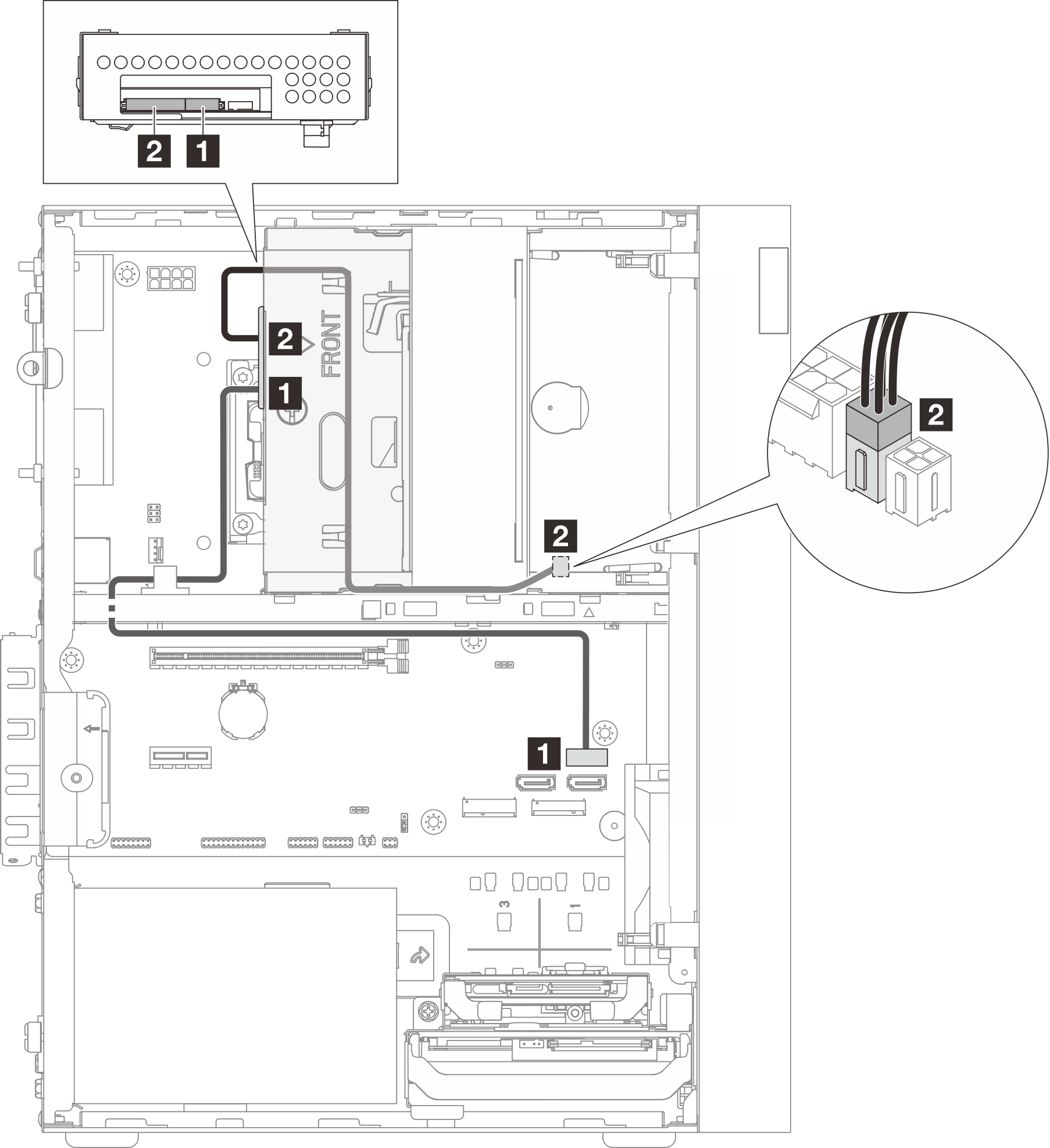

Cheminement des câbles pour l’unité de la baie 2 lorsque le connecteur SATA 2 est occupé par l’unité de la baie 1
| De (unité de la baie 2) | Vers (carte mère) | Câble |
|---|---|---|
| 1 Connecteur d’interface | 1 Connecteur SATA 3 | 7pin SATA to 7pin Slim ODD SATA, 520 mm |
| 2 Connecteur d’alimentation | 2 Connecteur d’alimentation SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
Cheminement des câbles pour l’unité de la baie 2 lorsque le connecteur SATA 2 n’est pas utilisé
| De (unité de la baie 2) | Vers (carte mère) | Câble |
|---|---|---|
| 1 Connecteur d’interface | 1 Connecteur SATA 2 | 7pin SATA to 7pin Slim ODD SATA, 520 mm |
| 2 Connecteur d’alimentation | 2 Connecteur d’alimentation SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
