การเดินสายช่องใส่ไดรฟ์ 2

ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับไดรฟ์ในช่อง 2

สำหรับตำแหน่งของขั้วต่อแผงระบบ โปรดดู ขั้วต่อแผงระบบ

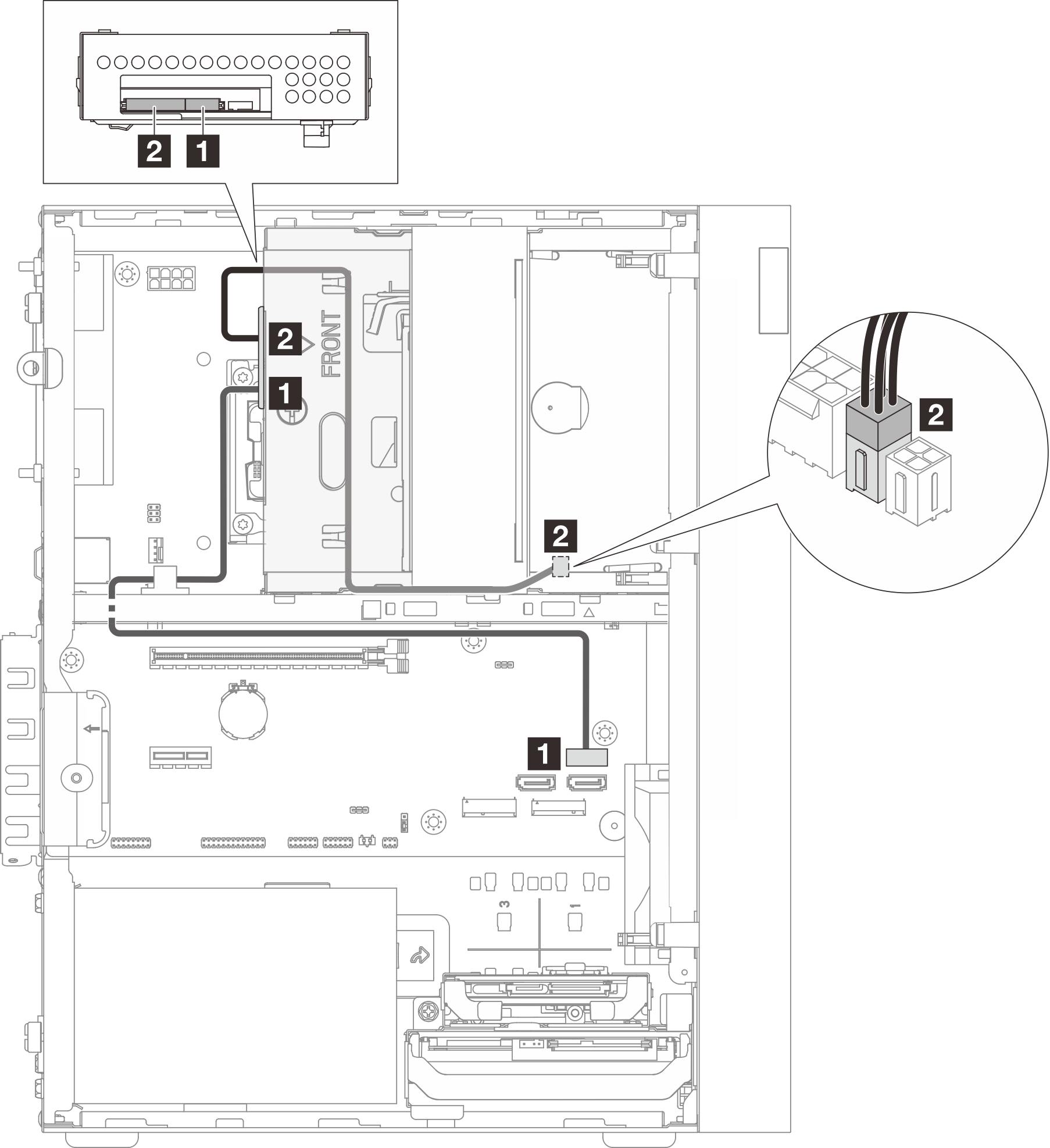

การเดินสายสำหรับไดรฟ์ช่องใส่ 2 ในกรณีที่ขั้วต่อ SATA 2 ถูกใช้งานโดยไดรฟ์ช่องใส่ 1​


Cable routing for bay 2 drive
จาก (ช่องใส่ไดรฟ์ 2)ไปยัง (แผงระบบ)สาย
1 ขั้วต่อสัญญาณ1 ขั้วต่อ SATA 37pin SATA to 7pin Slim ODD SATA, 520 mm
2 ขั้วต่อไฟฟ้า2 ขั้วต่อไฟฟ้า SATA 14pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm

การเดินสายสำหรับไดรฟ์ช่องใส่ 2 ในกรณีที่ขั้วต่อ SATA 2 ว่างอยู่​


Cable routing for bay 2 drive
จาก (ช่องใส่ไดรฟ์ 2)ไปยัง (แผงระบบ)สาย
1 ขั้วต่อสัญญาณ1 ขั้วต่อ SATA 27pin SATA to 7pin Slim ODD SATA, 520 mm
2 ขั้วต่อไฟฟ้า2 ขั้วต่อไฟฟ้า SATA 14pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm
