การเดินสายไดรฟ์ดิสก์แบบออพติคอล
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับไดรฟ์ดิสก์แบบออปติคัล (ODD)
สำหรับตำแหน่งของขั้วต่อแผงระบบ โปรดดู ขั้วต่อแผงระบบ
การเดินสายสำหรับ ODD เมื่อขั้วต่อ SATA 2 มีการใช้งานโดยช่องใส่ไดรฟ์ 2:

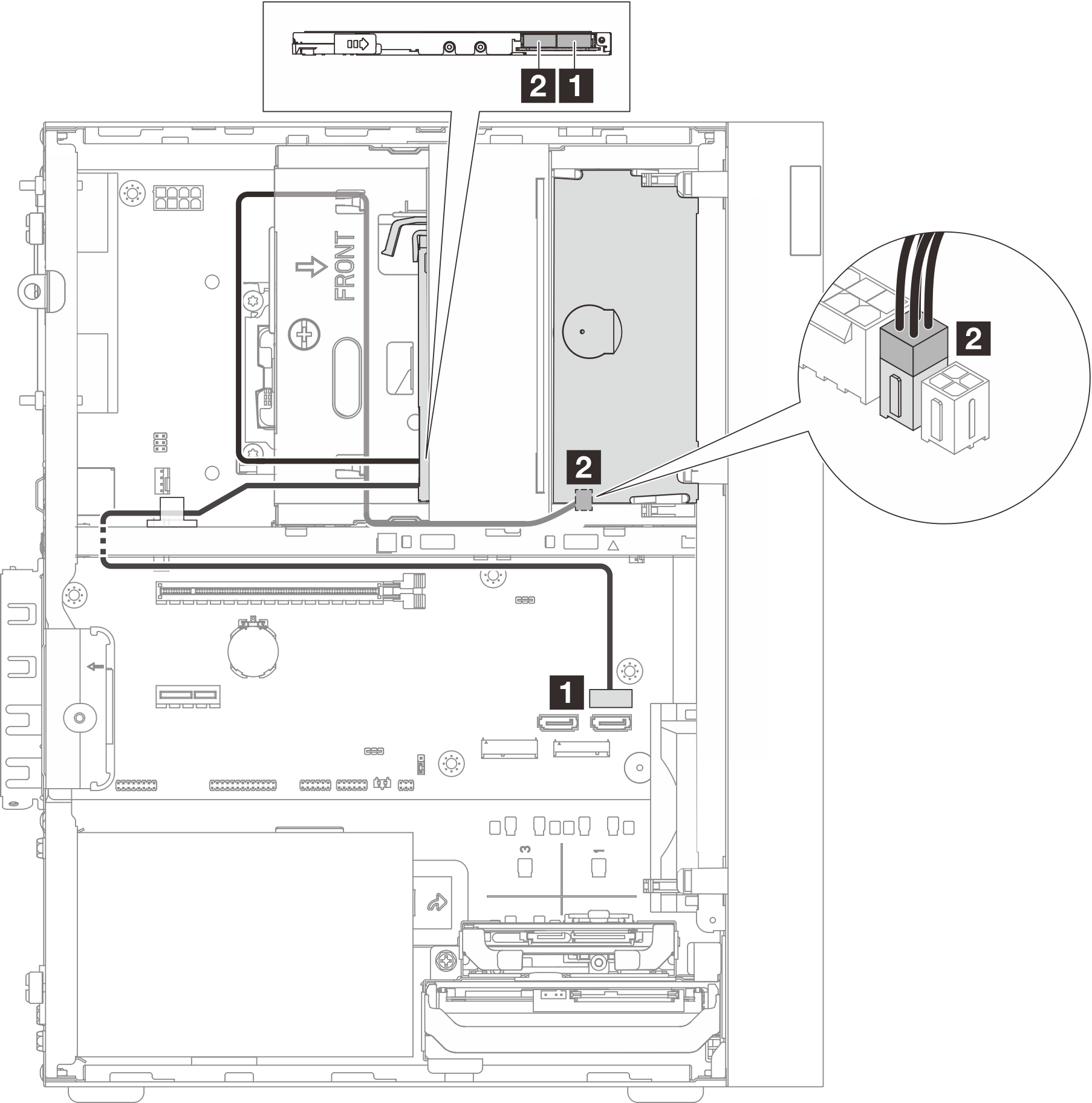

รูปที่ 1. การเดินสายสำหรับ ODD
| จาก (ODD) | ไปยัง (แผงระบบ) | สาย |
|---|---|---|
| 1 ขั้วต่อสัญญาณ | 1 ขั้วต่อ SATA 3 | 7pin SATA to 7pin Slim ODD SATA, 520 mm |
| 2 ขั้วต่อไฟฟ้า | 2 ขั้วต่อไฟฟ้า SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
การเดินสายสำหรับ ODD เมื่อขั้วต่อ SATA 2 ว่างอยู่
รูปที่ 2. การเดินสายสำหรับ ODD
| จาก (ODD) | ไปยัง (แผงระบบ) | สาย |
|---|---|---|
| 1 ขั้วต่อสัญญาณ | 1 ขั้วต่อ SATA 2 | 7pin SATA to 7pin Slim ODD SATA, 520 mm |
| 2 ขั้วต่อไฟฟ้า | 2 ขั้วต่อไฟฟ้า SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
