Kabelführung für optisches Plattenlaufwerk
In diesem Abschnitt erfahren Sie, wie die Kabelführung für das optische Plattenlaufwerk (ODD) funktioniert.
Kabelführung für ODD, wenn der SATA-2-Anschluss durch ein Laufwerk in Position 2 belegt ist
Kabelführung für ODD, wenn der SATA-2-Anschluss nicht belegt ist
Informationen zu den Positionen der Anschlüsse auf der Systemplatine finden Sie unter Anschlüsse auf der Systemplatine.
Kabelführung für ODD, wenn der SATA-2-Anschluss durch ein Laufwerk in Position 2 belegt ist

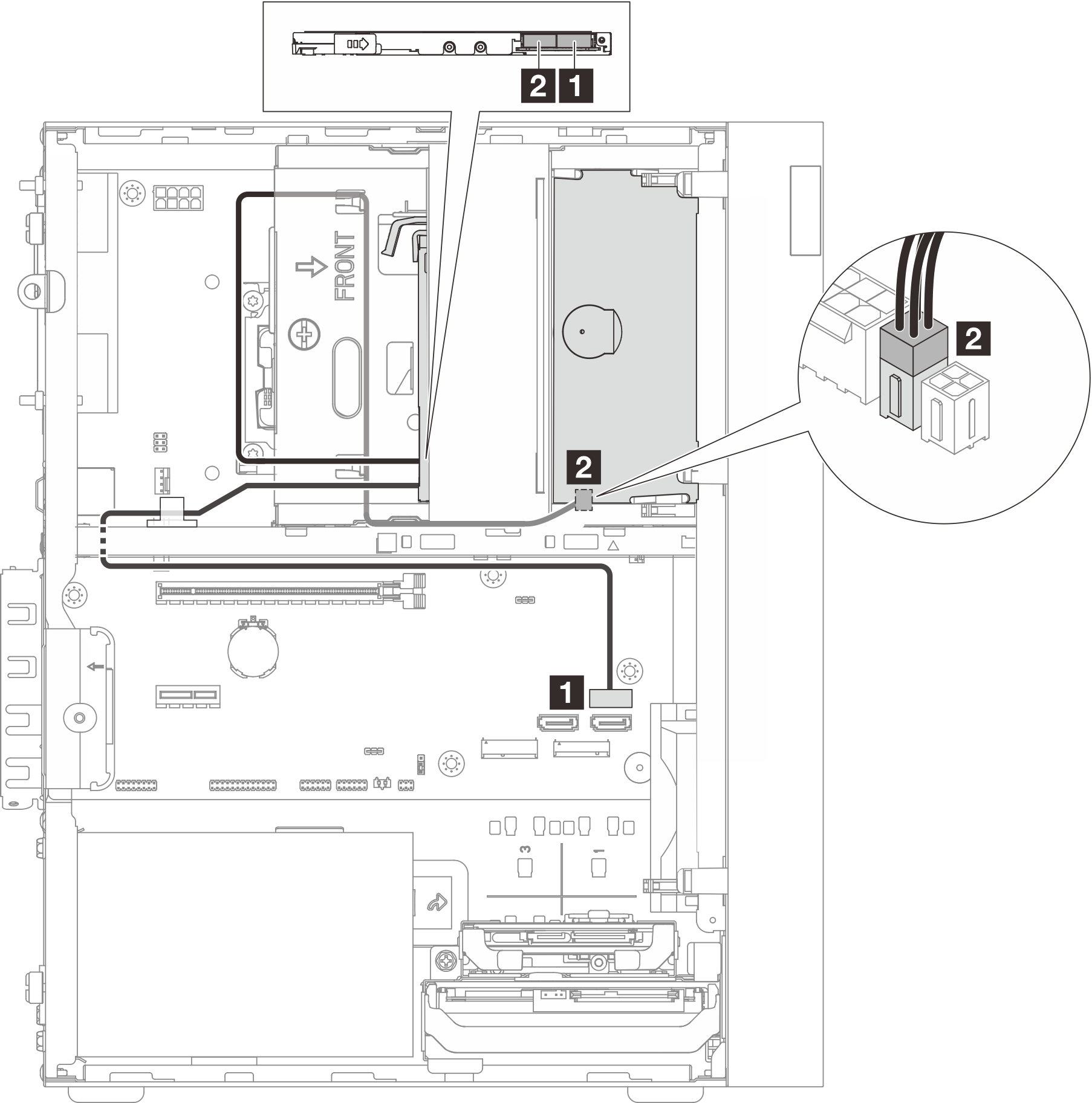

Abbildung 1. Kabelführung für ODD
| Von (ODD) | Zu (Systemplatine) | Kabel |
|---|---|---|
| 1 Signalanschluss | 1 SATA-3-Anschluss | 7pin SATA to 7pin Slim ODD SATA, 520 mm |
| 2 Netzteilanschluss | 2 SATA-Netzteilanschluss 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
Kabelführung für ODD, wenn der SATA-2-Anschluss nicht belegt ist
Abbildung 2. Kabelführung für ODD
| Von (ODD) | Zu (Systemplatine) | Kabel |
|---|---|---|
| 1 Signalanschluss | 1 SATA-Anschluss 2 | 7pin SATA to 7pin Slim ODD SATA, 520 mm |
| 2 Netzteilanschluss | 2 SATA-Netzteilanschluss 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
