光学式ディスク・ドライブのケーブル配線
光学式ディスク・ドライブ (ODD) のケーブル配線方法については、このセクションの手順に従ってください。
システム・ボード・コネクターの位置については、システム・ボード・コネクターを参照してください。
SATA 2 コネクターがベイ 2 ドライブで占有されている場合の ODD のケーブル配線

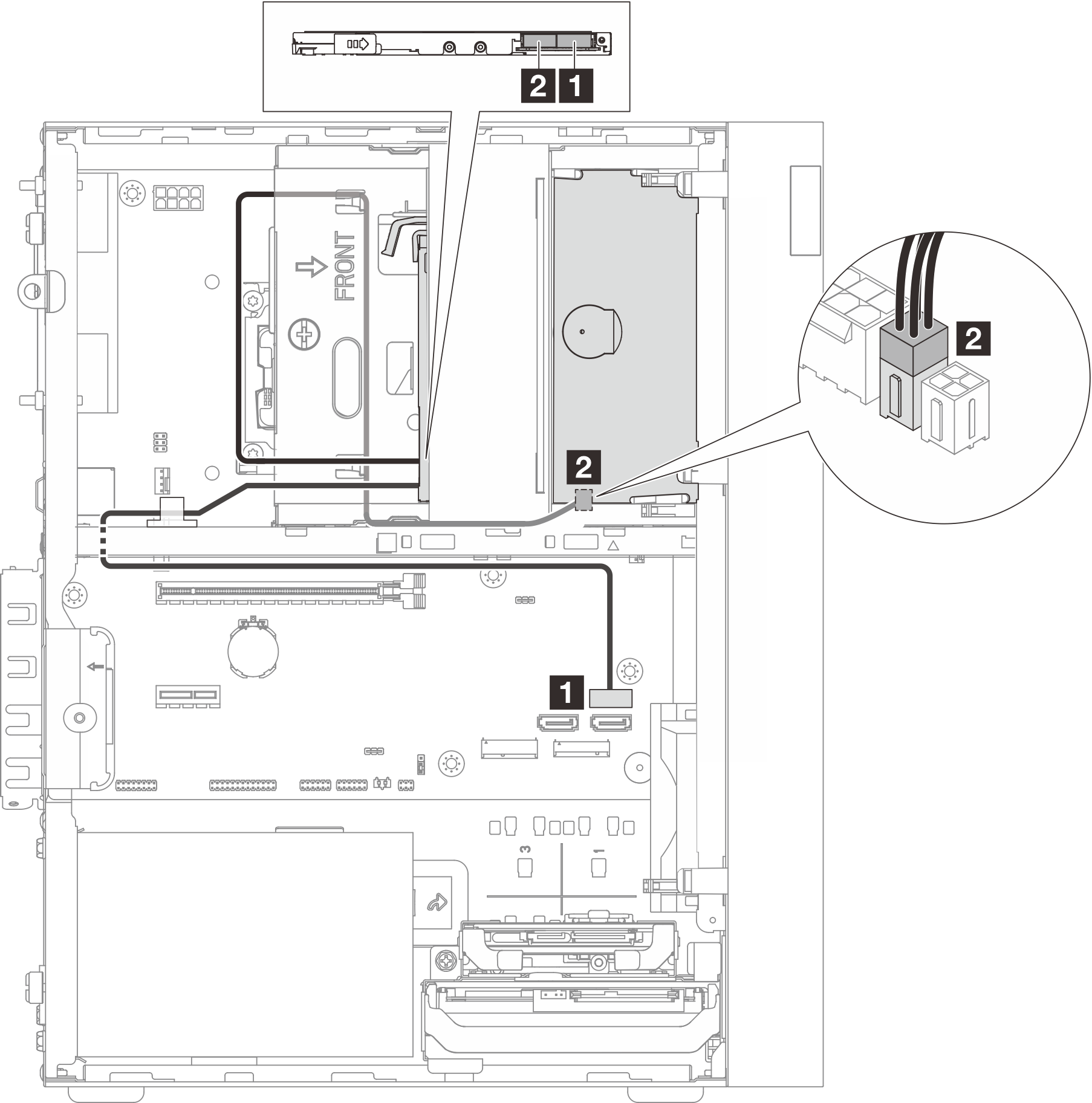

図 1. ODD のケーブル配線
| 始点 (ODD) | 始点 (システム・ボード) | ケーブル |
|---|---|---|
| 1 信号コネクター | 1 SATA 3 コネクター | 7pin SATA to 7pin Slim ODD SATA, 520 mm |
| 2 電源コネクター | 2 SATA 電源 1 コネクター | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
SATA 2 コネクターが占有されていない場合の ODD のケーブル配線
図 2. ODD のケーブル配線
| 始点 (ODD) | 始点 (システム・ボード) | ケーブル |
|---|---|---|
| 1 信号コネクター | 1 SATA 2 コネクター | 7pin SATA to 7pin Slim ODD SATA, 520 mm |
| 2 電源コネクター | 2 SATA 電源 1 コネクター | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
