ベイ 3 ドライブのケーブル配線

ベイ 3 のドライブのケーブル配線方法については、このセクションの手順に従ってください。

システム・ボード・コネクターの位置については、システム・ボード・コネクターを参照してください。

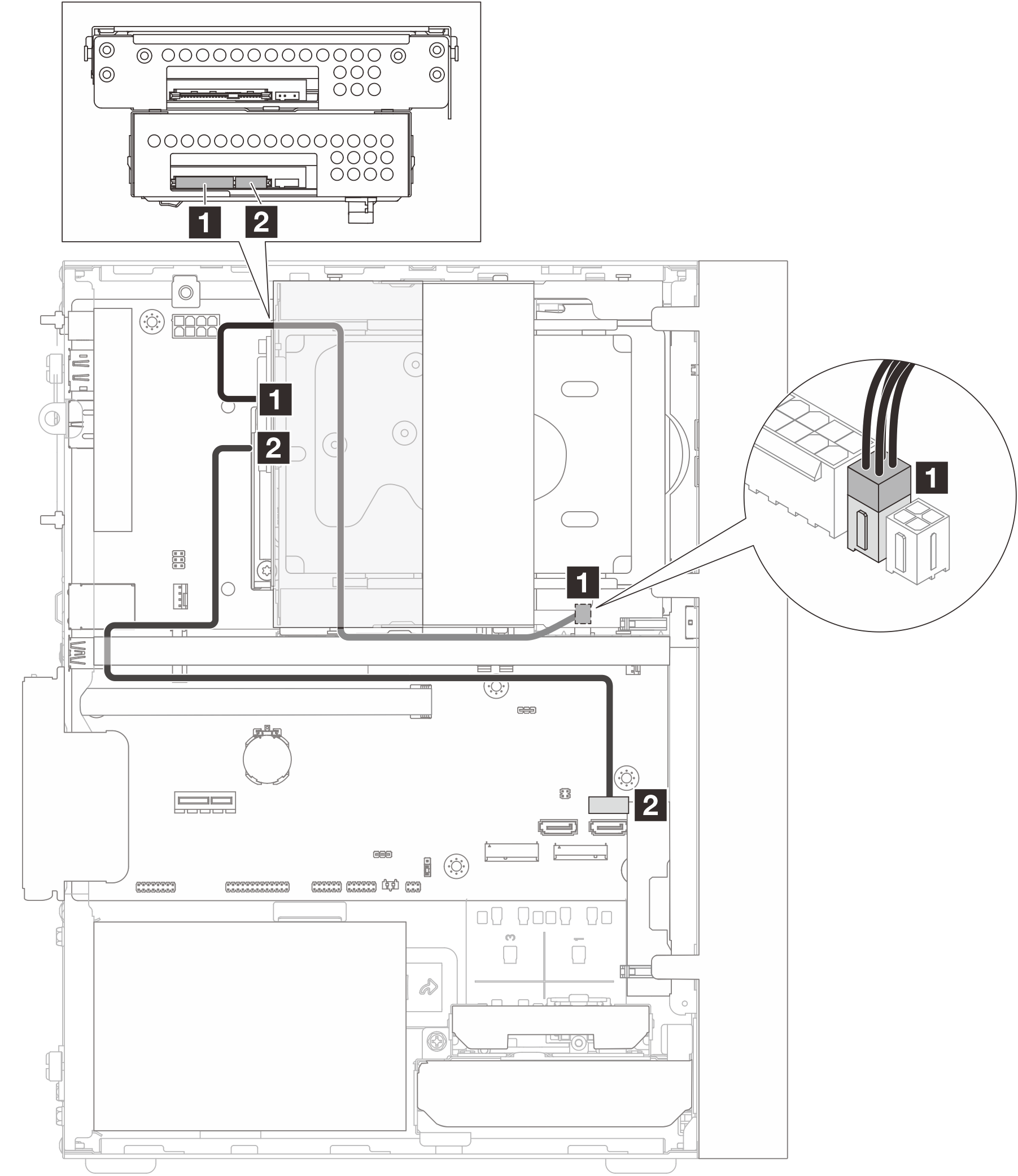

図 1. ベイ 3 ドライブのケーブル配線

始点 (ベイ 3 ドライブ)	始点 (システム・ボード)	ケーブル
1 信号コネクター	1 SATA 3 コネクター	7pin SATA to 7pin RA SATA cable, 185 mm
2 電源コネクター	2 SATA 電源 1 コネクター	4pin power cable, 300 mm/80 mm
