RAID アダプターおよびドライブのケーブル配線
RAID アダプターとドライブのケーブル配線方法については、このセクションの手順に従ってください。
RAID アダプター・ケーブル
システム・ボード・コネクターの位置については、システム・ボード・コネクターを参照してください。
破断線は、ケーブルの一部が図で非表示になっていることを示しています。

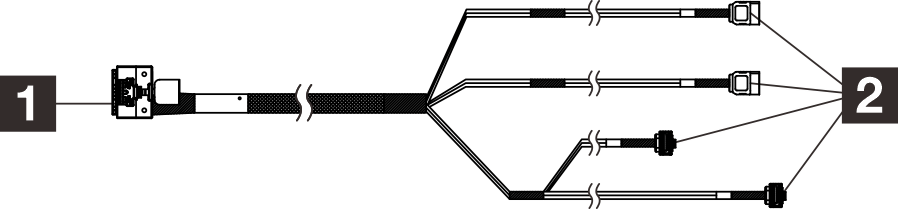

図 1. Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable
| 1 RAID アダプターのコネクター (コネクター C0) | 2 ドライブのコネクター |
2 台のドライブおよび RAID アダプターのケーブル配線
| 始点 | 終点 | ケーブル |
|---|---|---|
| 1 RAID アダプター上の C0 コネクター | 1a ベイ 2 ドライブ信号コネクター 1b ベイ 0 ドライブ信号コネクター | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 ベイ 0 およびベイ 1 ドライブ電源コネクター | 2 SATA 電源 2 コネクター | 4pin power cable, 300 mm/80 mm |
| 3 ベイ 1 ドライブ信号コネクター | 3 SATA 1 コネクター | 7pin SATA to 7pin RA SATA cable, 185 mm |
| 4 ベイ 2 ドライブ電源コネクター | 4 SATA 電源 1 コネクター | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
3 台のドライブと RAID アダプターのケーブル配線
| 始点 | 終点 | ケーブル |
|---|---|---|
| 1 RAID アダプター上の C0 コネクター | 1a ベイ 0 ドライブ信号コネクター 1b ベイ 3 ドライブ信号コネクター 1c ベイ 2 ドライブ信号コネクター | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 ベイ 0 およびベイ 1 ドライブ電源コネクター | 2 SATA 電源 2 コネクター | 4pin power cable, 300 mm/80 mm |
| 3 ベイ 1 ドライブ信号コネクター | 3 SATA 1 コネクター | 7pin SATA to 7pin RA SATA cable, 185 mm |
4a ベイ 3 ドライブ電源コネクター 4b ベイ 2 ドライブ電源コネクター | 4 SATA 電源 1 コネクター | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
