การเดินสายอะแดปเตอร์ RAID และไดรฟ์
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับอะแดปเตอร์ RAID และไดรฟ์
สายอะแดปเตอร์ RAID
สำหรับตำแหน่งของขั้วต่อแผงระบบ โปรดดู ขั้วต่อของแผงระบบ
ส่วนของสายที่มีเส้นแบ่งพาดผ่านตามภาพประกอบเป็นส่วนที่ถูกบังเอาไว้

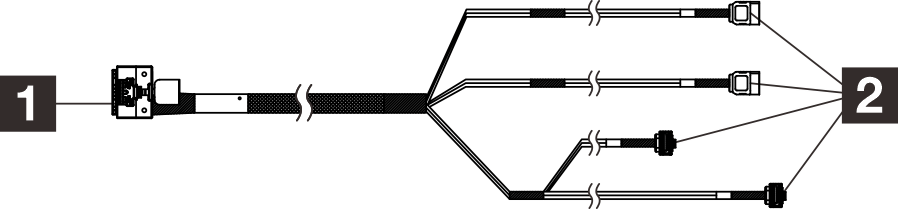

รูปที่ 1. Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable
| 1 ขั้วต่อสำหรับอะแดปเตอร์ RAID (ขั้วต่อ C0) | 2 ขั้วต่อสำหรับไดรฟ์ |
การเดินสายไดรฟ์สองไดรฟ์กับอะแดปเตอร์ RAID
| จาก | ไปยัง | สาย |
|---|---|---|
| 1 ขั้วต่อ C0 บนอะแดปเตอร์ RAID | 1a ขั้วต่อสายสัญญาณช่องใส่ไดรฟ์ 2 1b ขั้วต่อสายสัญญาณช่องใส่ไดรฟ์ 0 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 ขั้วต่อไฟฟ้าของไดรฟ์ช่องใส่ 0 และช่องใส่ 1 | 2 ขั้วต่อไฟฟ้า SATA 2 | 4pin power cable, 300 mm/80 mm |
| 3 ขั้วต่อสายสัญญาณช่องใส่ไดรฟ์ 1 | 3 ขั้วต่อ SATA 1 | 7pin SATA to 7pin RA SATA cable, 185 mm |
| 4 ขั้วต่อไฟฟ้าช่องใส่ไดรฟ์ 2 | 4 ขั้วต่อไฟฟ้า SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
การเดินสายไดรฟ์สามไดรฟ์กับอะแดปเตอร์ RAID
| จาก | ไปยัง | สาย |
|---|---|---|
| 1 ขั้วต่อ C0 บนอะแดปเตอร์ RAID | 1a ขั้วต่อสายสัญญาณช่องใส่ไดรฟ์ 0 1b ขั้วต่อสายสัญญาณช่องใส่ไดรฟ์ 3 1c ขั้วต่อสายสัญญาณช่องใส่ไดรฟ์ 2 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 ขั้วต่อไฟฟ้าของไดรฟ์ช่องใส่ 0 และช่องใส่ 1 | 2 ขั้วต่อไฟฟ้า SATA 2 | 4pin power cable, 300 mm/80 mm |
| 3 ขั้วต่อสายสัญญาณช่องใส่ไดรฟ์ 1 | 3 ขั้วต่อ SATA 1 | 7pin SATA to 7pin RA SATA cable, 185 mm |
4a ขั้วต่อไฟฟ้าช่องใส่ไดรฟ์ 3 4b ขั้วต่อไฟฟ้าช่องใส่ไดรฟ์ 2 | 4 ขั้วต่อไฟฟ้า SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
