Disposición de los cables para adaptadores RAID y unidades
Siga las instrucciones que aparecen en esta sección para obtener información sobre la disposición de cables para el adaptador RAID y las unidades.

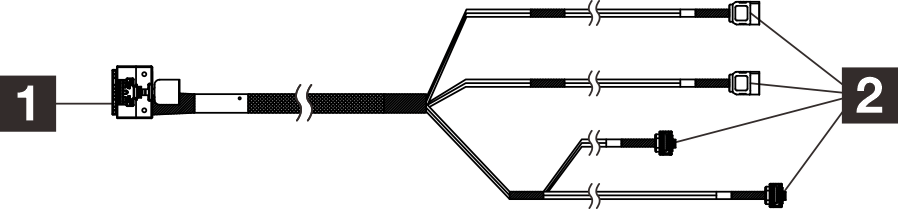

Cable del adaptador RAID
Disposición de los cables para dos unidades con el adaptador RAID
Disposición de los cables para tres unidades con el adaptador RAID
Para conocer las ubicaciones de los conectores de la placa del sistema, consulte Conectores de la placa del sistema.
Las líneas de interrupción indican la parte del cable oculta en la ilustración.
| 1 Conector para el adaptador RAID (conector C0) | 2 Conectores para las unidades |
Disposición de los cables para dos unidades con el adaptador RAID
| Desde | Hasta | Cable |
|---|---|---|
| 1 Conector C0 en el adaptador RAID | 1a Conector de señal de la unidad de bahía 2 1b Conector de señal de la unidad de bahía 0 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 Conectores de alimentación de la unidad de la bahía 0 y la bahía 1 | 2 Conector de alimentación SATA 2 | 4pin power cable, 300 mm/80 mm |
| 3 Conector de señal de la unidad de la bahía 1 | 3 Conector SATA 1 | 7pin SATA to 7pin RA SATA cable, 185 mm |
| 4 Conector de alimentación de la unidad de la bahía 2 | 4 Conector de alimentación SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
Disposición de los cables para tres unidades con el adaptador RAID
| Desde | Hasta | Cable |
|---|---|---|
| 1 Conector C0 en el adaptador RAID | 1a Conector de señal de la unidad de bahía 0 1b Conector de señal de la unidad de bahía 3 1c Conector de señal de la unidad de bahía 2 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 Conectores de alimentación de la unidad de la bahía 0 y la bahía 1 | 2 Conector de alimentación SATA 2 | 4pin power cable, 300 mm/80 mm |
| 3 Conector de señal de la unidad de la bahía 1 | 3 Conector SATA 1 | 7pin SATA to 7pin RA SATA cable, 185 mm |
4a Conector de alimentación de la unidad de la bahía 3 4b Conector de alimentación de la unidad de la bahía 2 | 4 Conector de alimentación SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
