Прокладка кабелей для адаптера RAID и дисков
В этом разделе приведены инструкции по прокладке кабелей для адаптера RAID и дисков.
Кабель адаптера RAID
Расположение разъемов на материнской плате см. в разделе Разъемы материнской платы.
Пунктирные линии означают, что часть кабеля скрыта на рисунке.

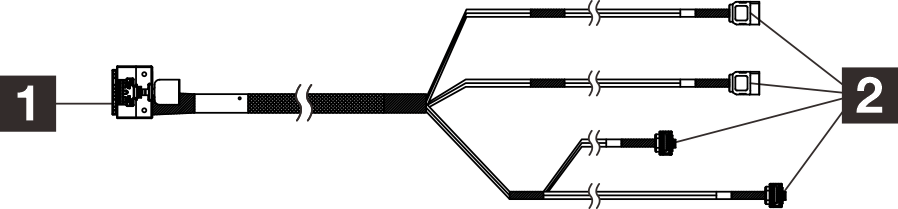

Рис. 1. Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable
| 1 Разъем для адаптера RAID (разъем C0) | 2 Разъемы для дисков |
Прокладка кабелей для двух дисков с адаптером RAID
| От | К | Кабель |
|---|---|---|
| 1 Разъем C0 на адаптере RAID | 1a Разъем для сигнального кабеля диска в отсеке 2 1b Разъем для сигнального кабеля диска в отсеке 0 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 Разъемы питания дисков в отсеках 0 и 1 | 2 Разъем питания SATA 2 | 4pin power cable, 300 mm/80 mm |
| 3 Разъем для сигнального кабеля диска в отсеке 1 | 3 Разъем SATA 1 | 7pin SATA to 7pin RA SATA cable, 185 mm |
| 4 Разъем питания диска в отсеке 2 | 4 Разъем питания SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
Прокладка кабелей для трех дисков с адаптером RAID
| От | К | Кабель |
|---|---|---|
| 1 Разъем C0 на адаптере RAID | 1a Разъем для сигнального кабеля диска в отсеке 0 1b Разъем для сигнального кабеля диска в отсеке 3 1c Разъем для сигнального кабеля диска в отсеке 2 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 Разъемы питания дисков в отсеках 0 и 1 | 2 Разъем питания SATA 2 | 4pin power cable, 300 mm/80 mm |
| 3 Разъем для сигнального кабеля диска в отсеке 1 | 3 Разъем SATA 1 | 7pin SATA to 7pin RA SATA cable, 185 mm |
4a Разъем питания диска в отсеке 3 4b Разъем питания диска в отсеке 2 | 4 Разъем питания SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
