Прокладка кабелей для дисковода для оптических дисков
В этом разделе приведены инструкции по прокладке кабелей для дисковода для оптических дисков (ODD).
Прокладка кабелей для дисковода оптических дисков, если разъем SATA 2 занят диском в отсеке 2
Прокладка кабелей для дисковода оптических дисков при свободном разъеме SATA 2
Расположение разъемов на материнской плате см. в разделе Разъемы материнской платы.
Прокладка кабелей для дисковода оптических дисков, если разъем SATA 2 занят диском в отсеке 2

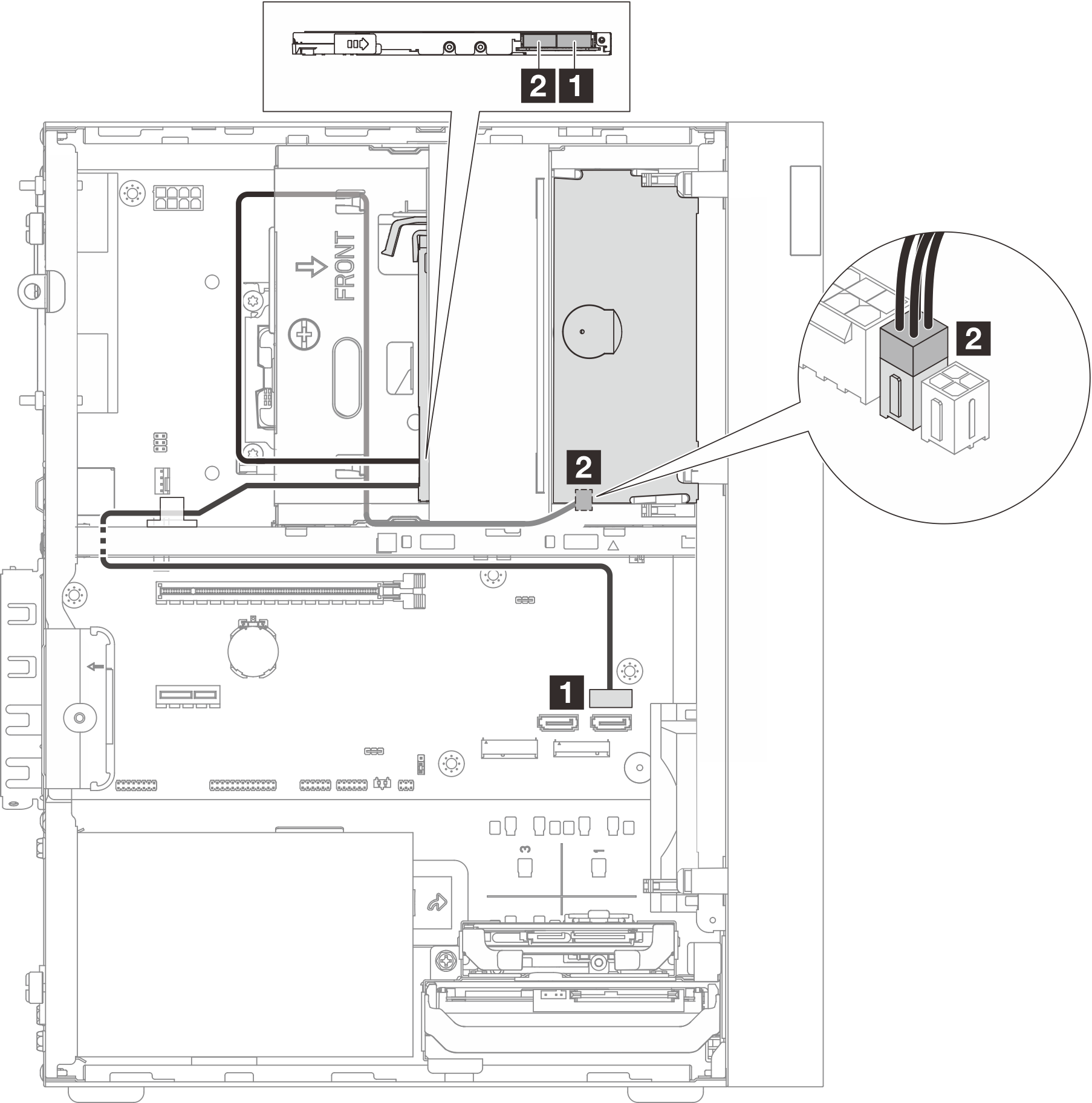

Рис. 1. Прокладка кабелей для дисковода оптических дисков
| От (дисковод для оптических дисков) | К (материнская плата) | Кабель |
|---|---|---|
| 1 Разъем для сигнального кабеля | 1 Разъем SATA 3 | 7pin SATA to 7pin Slim ODD SATA, 520 mm |
| 2 Разъем питания | 2 Разъем питания SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
Прокладка кабелей для дисковода оптических дисков при свободном разъеме SATA 2
Рис. 2. Прокладка кабелей для дисковода оптических дисков
| От (дисковод для оптических дисков) | К (материнская плата) | Кабель |
|---|---|---|
| 1 Разъем для сигнального кабеля | 1 Разъем SATA 2 | 7pin SATA to 7pin Slim ODD SATA, 520 mm |
| 2 Разъем питания | 2 Разъем питания SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
