光盘驱动器的线缆布放
按照本节中的说明了解如何为光盘驱动器（ODD）进行线缆布放。
当 SATA 2 接口被插槽 2 硬盘占用时光盘驱动器的线缆布放

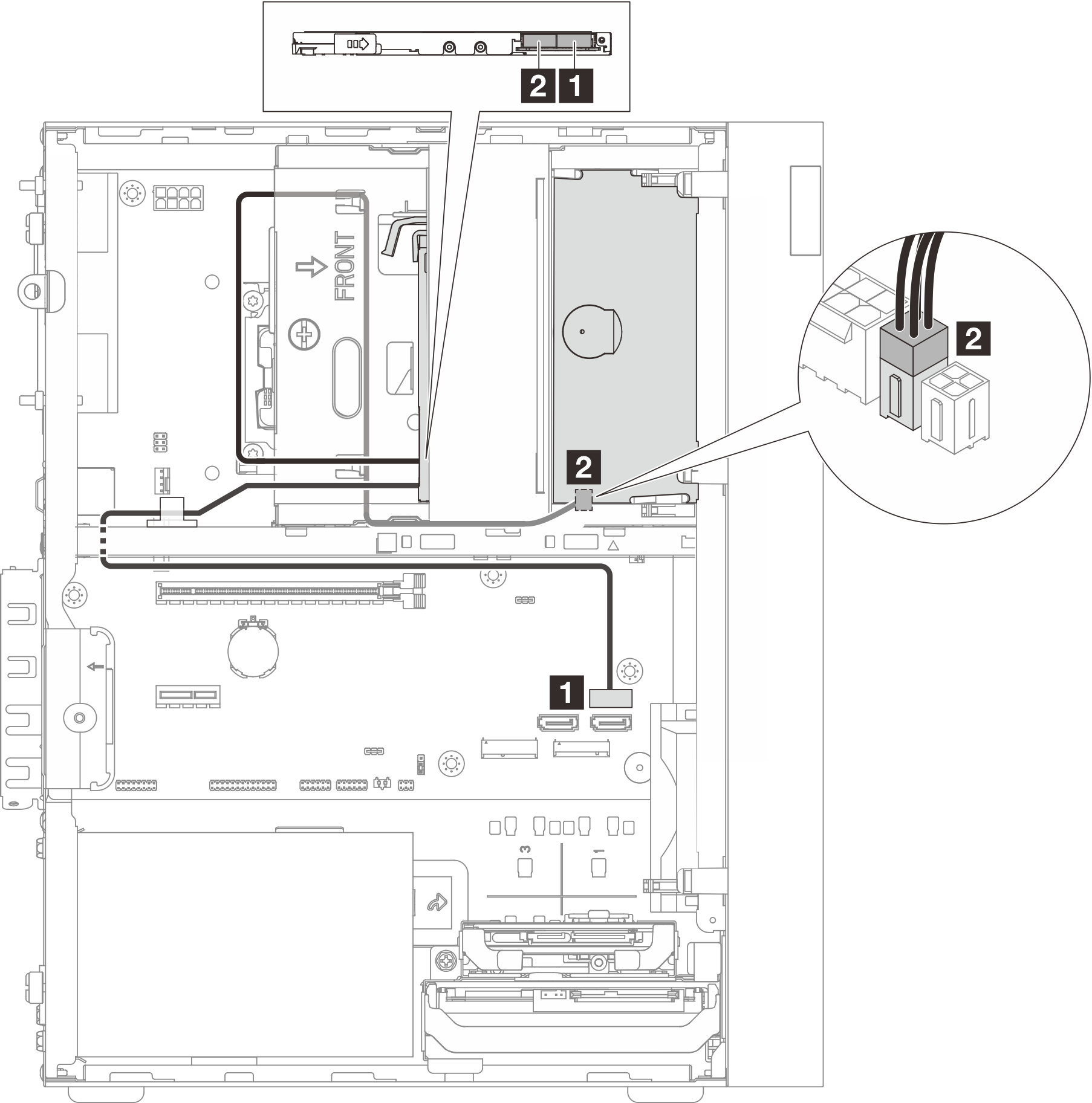

图 1. 光盘驱动器的线缆布放
| 从（光盘驱动器） | 到（主板） | 线缆 |
|---|---|---|
| 1 信号接口 | 1 SATA 3 接口 | 7pin SATA to 7pin Slim ODD SATA, 520 mm |
| 2 电源接口 | 2 SATA 电源 1 接口 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
当 SATA 2 接口未被占用时光盘驱动器的线缆布放
图 2. 光盘驱动器的线缆布放
| 从（光盘驱动器） | 到（主板） | 线缆 |
|---|---|---|
| 1 信号接口 | 1 SATA 2 接口 | 7pin SATA to 7pin Slim ODD SATA, 520 mm |
| 2 电源接口 | 2 SATA 电源 1 接口 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
