RAID 适配器 + 硬盘的线缆布放

按照本节中的说明了解如何为 RAID 适配器和硬盘进行线缆布放。

RAID 适配器线缆​

有关主板接口的位置，请参阅主板接口。

注
中断的线条表示对应的线缆部分在插图中不可见。
图 1. 5350-8i 线缆
Cable for 5350-8i

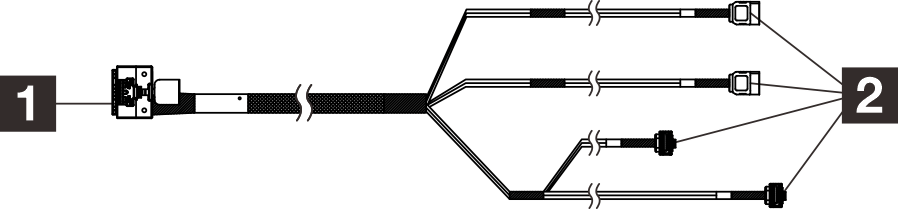

图 2. 545-8i 线缆
Cable for 545-8i
1 RAID 适配器接口（C0 接口）2 硬盘接口

两个硬盘 + RAID 适配器的线缆布放​


Cable routing for two drives with the RAID adapter
从到线缆
1 RAID 适配器上的 C0 接口

1a 插槽 2 硬盘信号接口

1b 插槽 0 硬盘信号接口

  • 对于 5350-8i：Mini SAS HD X4 Vertical to VT SATA7P x2 + RA SATA 7P x2, 460 mm/420 mm/440 mm/440 mm

  • 对于 545-8i： SlimSASX8 to SATA7P ST*2 + SATA7P RA*2, 460 mm/420 mm/440 mm/440 mm

2 插槽 0 和插槽 1 硬盘电源接口2 SATA 电源 2 接口4pin power cable, 300 mm/80 mm
3 插槽 1 硬盘信号接口3 SATA 1 接口7pin SATA to 7pin RA SATA cable, 185 mm
4 插槽 2 硬盘电源接口4 SATA 电源 1 接口4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm

三个硬盘 + RAID 适配器的线缆布放​


Cable routing for three drives with the RAID adapter
从到线缆
1 RAID 适配器上的 C0 接口

1a 插槽 0 硬盘信号接口

1b 插槽 3 硬盘信号接口

1c 插槽 2 硬盘信号接口

  • 对于 5350-8i：Mini SAS HD X4 Vertical to VT SATA7P x2 + RA SATA 7P x2, 460 mm/420 mm/440 mm/440 mm

  • 对于 545-8i： SlimSASX8 to SATA7P ST*2 + SATA7P RA*2, 460 mm/420 mm/440 mm/440 mm

2 插槽 0 和插槽 1 硬盘电源接口2 SATA 电源 2 接口4pin power cable, 300 mm/80 mm
3 插槽 1 硬盘信号接口3 SATA 1 接口7pin SATA to 7pin RA SATA cable, 185 mm

4a 插槽 3 硬盘电源接口

4b 插槽 2 硬盘电源接口

4 SATA 电源 1 接口4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm
