Instradamento dei cavi per l'unità e l'adattatore RAID
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per l'adattatore RAID e le unità.
Cavo dell'adattatore RAID
Per le posizioni dei connettori della scheda di sistema, vedere Connettori della scheda di sistema.
Le righe di interruzione indicano che nella figura parte del cavo è nascosta.

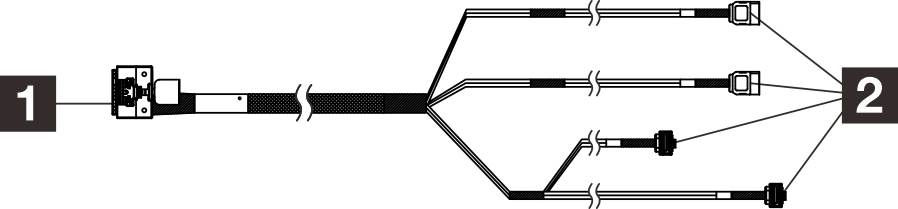

Figura 1. Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable
| 1 Connettore per l'adattatore RAID (connettore C0) | 2 Connettori per le unità |
Instradamento dei cavi per due unità con l'adattatore RAID
| Da | A | Cavo |
|---|---|---|
| 1 Connettore C0 sull'adattatore RAID | 1a Connettore di segnale dell'unità del vano 2 1b Connettore di segnale dell'unità del vano 0 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 Connettori di alimentazione delle unità del vano 0 e del vano 1 | 2 Connettore di alimentazione SATA 2 | 4pin power cable, 300 mm/80 mm |
| 3 Connettore di segnale dell'unità del vano 1 | 3 Connettore SATA 1 | 7pin SATA to 7pin RA SATA cable, 185 mm |
| 4 Connettore di alimentazione dell'unità del vano 2 | 4 Connettore di alimentazione SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
Instradamento dei cavi per tre unità con l'adattatore RAID
| Da | A | Cavo |
|---|---|---|
| 1 Connettore C0 sull'adattatore RAID | 1a Connettore di segnale dell'unità del vano 0 1b Connettore di segnale dell'unità del vano 3 1c Connettore di segnale dell'unità del vano 2 | Mini SAS HD X4 Vertical to VT SATA 7P x2 + RA SATA 7P x2 cable, 460 mm/420 mm/440 mm/440 mm |
| 2 Connettori di alimentazione delle unità del vano 0 e del vano 1 | 2 Connettore di alimentazione SATA 2 | 4pin power cable, 300 mm/80 mm |
| 3 Connettore di segnale dell'unità del vano 1 | 3 Connettore SATA 1 | 7pin SATA to 7pin RA SATA cable, 185 mm |
4a Connettore di alimentazione dell'unità del vano 3 4b Connettore di alimentazione dell'unità del vano 2 | 4 Connettore di alimentazione SATA 1 | 4pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm |
