Roteamento de cabos da unidade do compartimento 2

Siga as instruções nesta seção para aprender a fazer o roteamento de cabos da unidade no compartimento 2.

Para obter os locais dos conectores da placa-mãe, consulte Conectores da Placa-mãe.

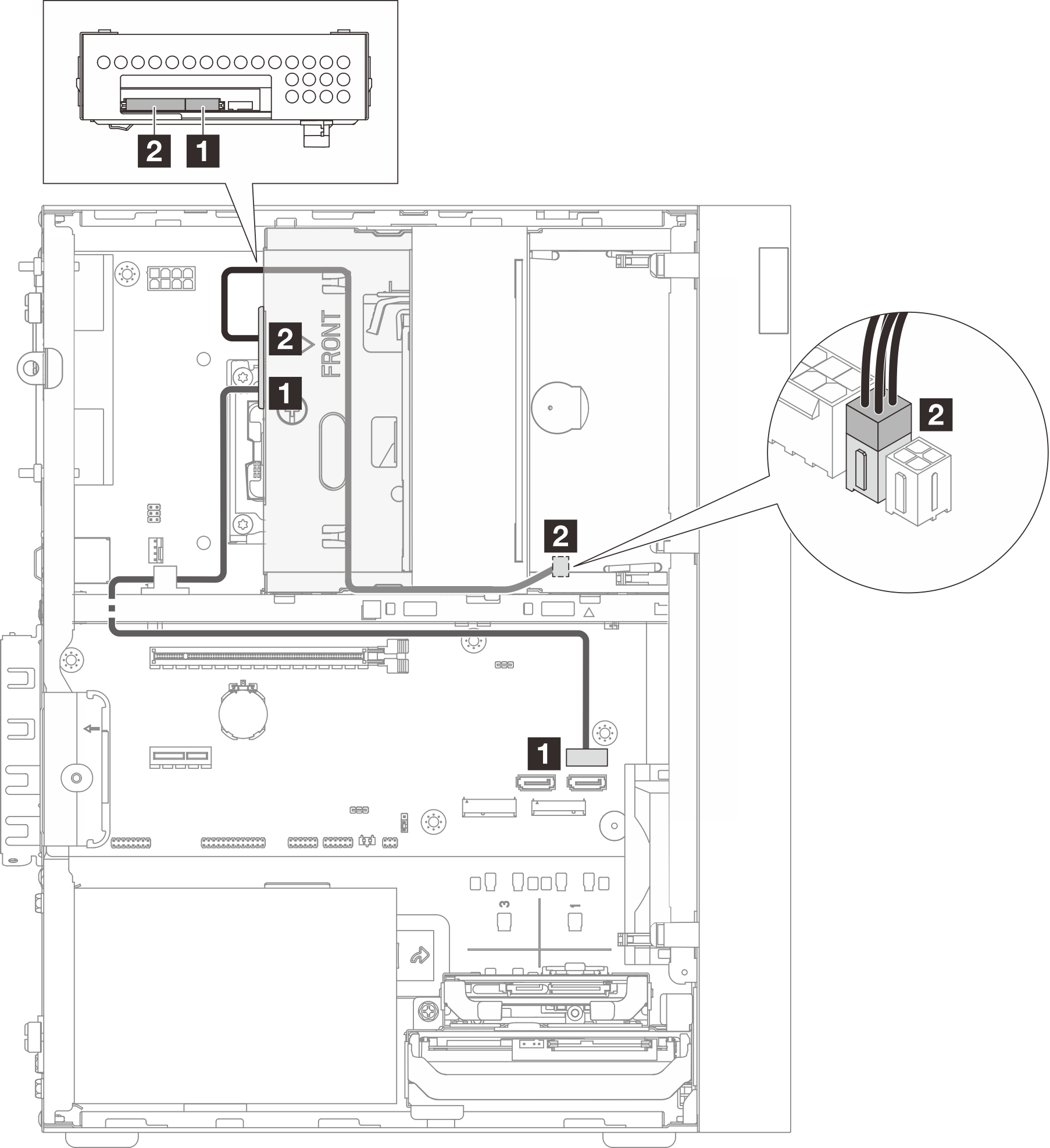

Roteamento de cabos para a unidade do compartimento 2 quando o conector SATA 2 está ocupado pela unidade do compartimento 1​


Cable routing for bay 2 drive
De (unidade do compartimento 2)Para (placa-mãe)Cabo
1 Conector de sinal1 Conector SATA 37pin SATA to 7pin Slim ODD SATA, 520 mm
2 Conector de alimentação2 Conector de energia SATA 14pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm

Roteamento de cabos para a unidade do compartimento 2 quando o conector SATA 2 está livre​


Cable routing for bay 2 drive
De (unidade do compartimento 2)Para (placa-mãe)Cabo
1 Conector de sinal1 Conector SATA 27pin SATA to 7pin Slim ODD SATA, 520 mm
2 Conector de alimentação2 Conector de energia SATA 14pin power to HDD&Slim ODD, 300 mm/210 mm/120 mm
