Interposerkarte installieren

(Nur qualifizierte Kundendiensttechniker) Mithilfe der Informationen in diesem Abschnitt können Sie die Interposerkarte installieren.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Unter Website zum Herunterladen von Treibern und Software finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server.
Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter Firmware aktualisieren.

Sehen Sie sich das Verfahren an

Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

Installieren Sie die Interposerkarte.

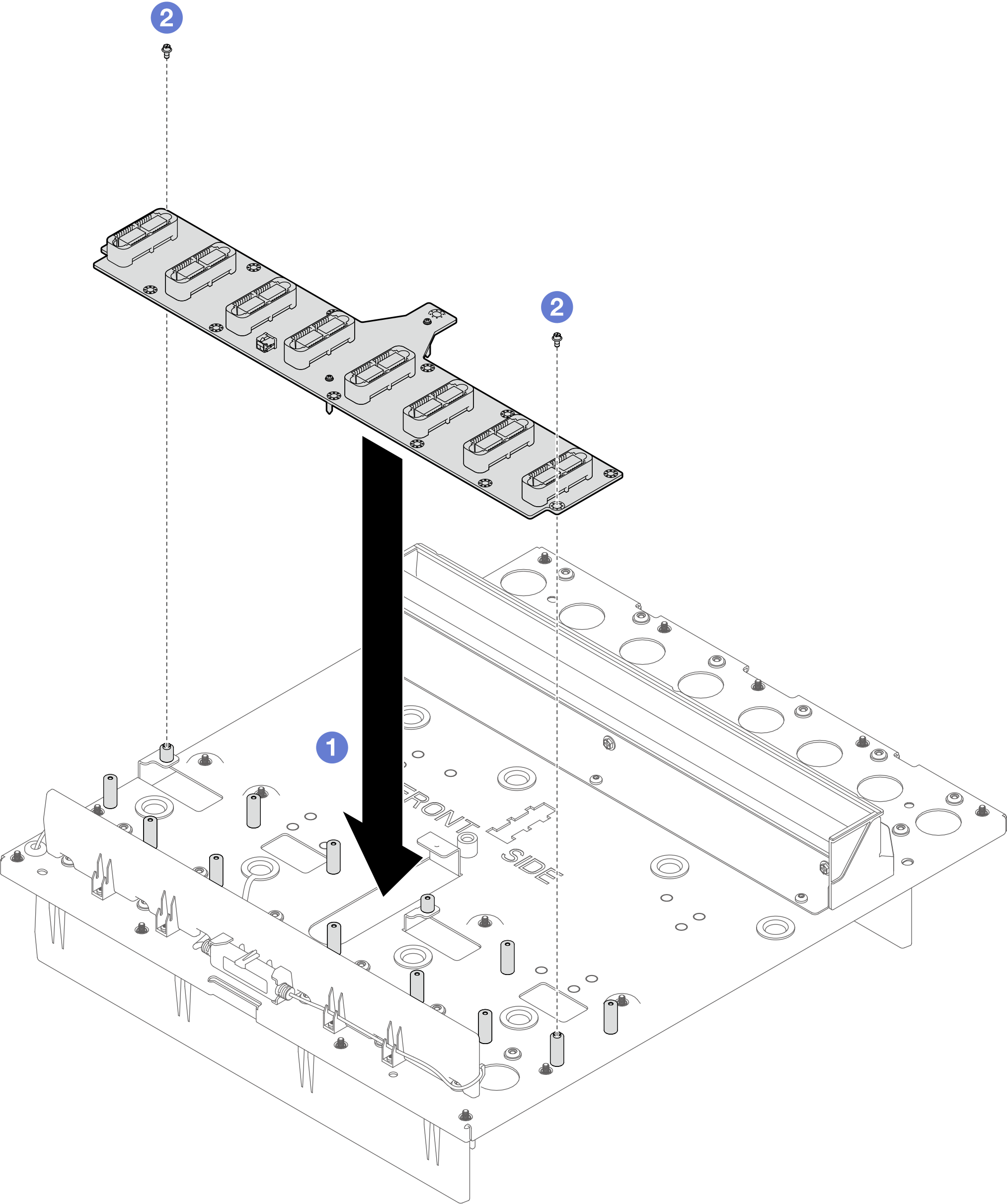

Installieren Sie die Interposerkarte auf der Mittelplatte.
Installieren Sie die obere linke Schraube und die untere rechte Schraube auf der Interposerkarte mit der Mittelplatte.
Achtung
Wenn Sie eine neue Interposerkarte installieren, notieren Sie sich die UUID vom Etikett auf der Interposerkarte.
Abbildung 1. Installieren der Interposerkarte

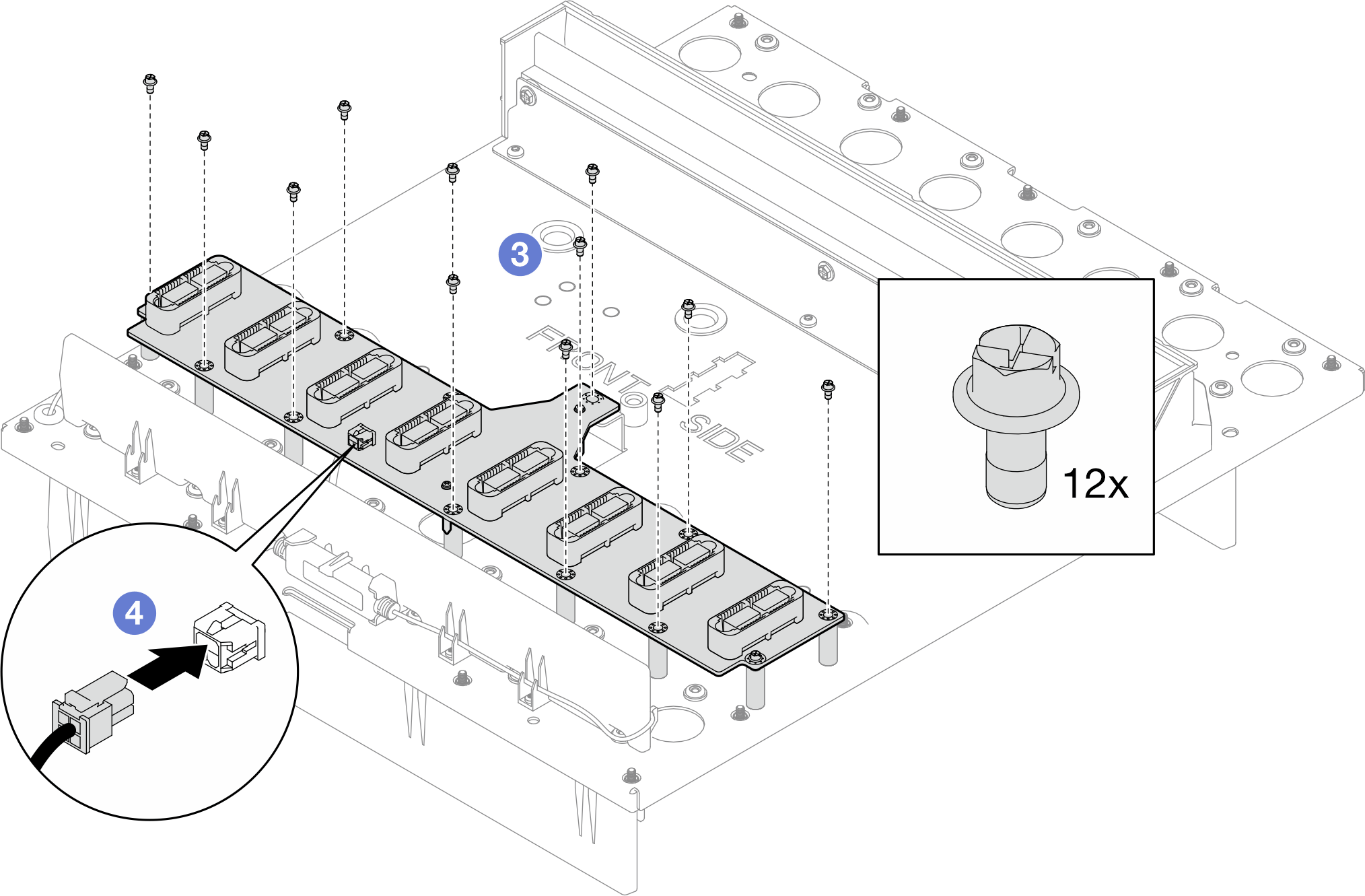

Installieren Sie die restlichen Schrauben (12) auf der Interposerkarte.
Verbinden Sie die Tropfsensorsonde mit der Interposerkarte.

Nach dieser Aufgabe

Installieren Sie die Mittelplattenbaugruppe des Gehäuses. Siehe Mittelplattenbaugruppe installieren.
Installieren Sie alle Power Conversion Station (PCS)-Rahmen. Siehe Power Conversion Station (PCS)-Rahmen installieren.
Installieren Sie alle Power Conversion Stations (PCS). Siehe Power Conversion Station (PCS) installieren.
Installieren Sie SMM3. Weitere Informationen unter SMM3 installieren.
Installieren Sie die Abdeckblende. Weitere Informationen unter Abdeckblende installieren.
Installieren Sie alle Einbaurahmen an der Vorderseite des Gehäuses. Siehe Einbaurahmen im Gehäuse installieren.
Installieren Sie alle anderen erforderlichen Komponenten.
Schließen Sie alle erforderlichen Kabel an.
Schließen Sie das Gehäuse an die Stromversorgung an.
Aktualisieren Sie die Firmware der Lösung auf die neueste Version.
Aktualisieren Sie die zuvor in Schritt 1 aufgezeichnete UUID der Interposerkarte auf dem SMM3:
1. Melden Sie sich bei der SMM3-Webschnittstelle an.
2. Rufen Sie Systeme > Bestand > Interposer auf und aktualisieren Sie die UUID.
Starten Sie alle Knoten neu, die Sie zuvor heruntergefahren haben. Siehe Lösung einschalten.
Das SMM3 wird automatisch eingeschaltet.
