Installation de l'interposeur

(Réservé aux techniciens de maintenance qualifiés) Les instructions suivantes vous permettent d’installer l’interposeur.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

Installez l’interposeur.
  1. Installez l’interposeur sur la carte médiane.
  2. Installez la vis supérieure gauche et la vis inférieure droite de l’interposeur sur la plaque médiane.
    Avertissement
    Lors de l’installation d’une nouvelle carte d’interposeur, notez l’UUID figurant sur l’étiquette de la carte d’interposeur.

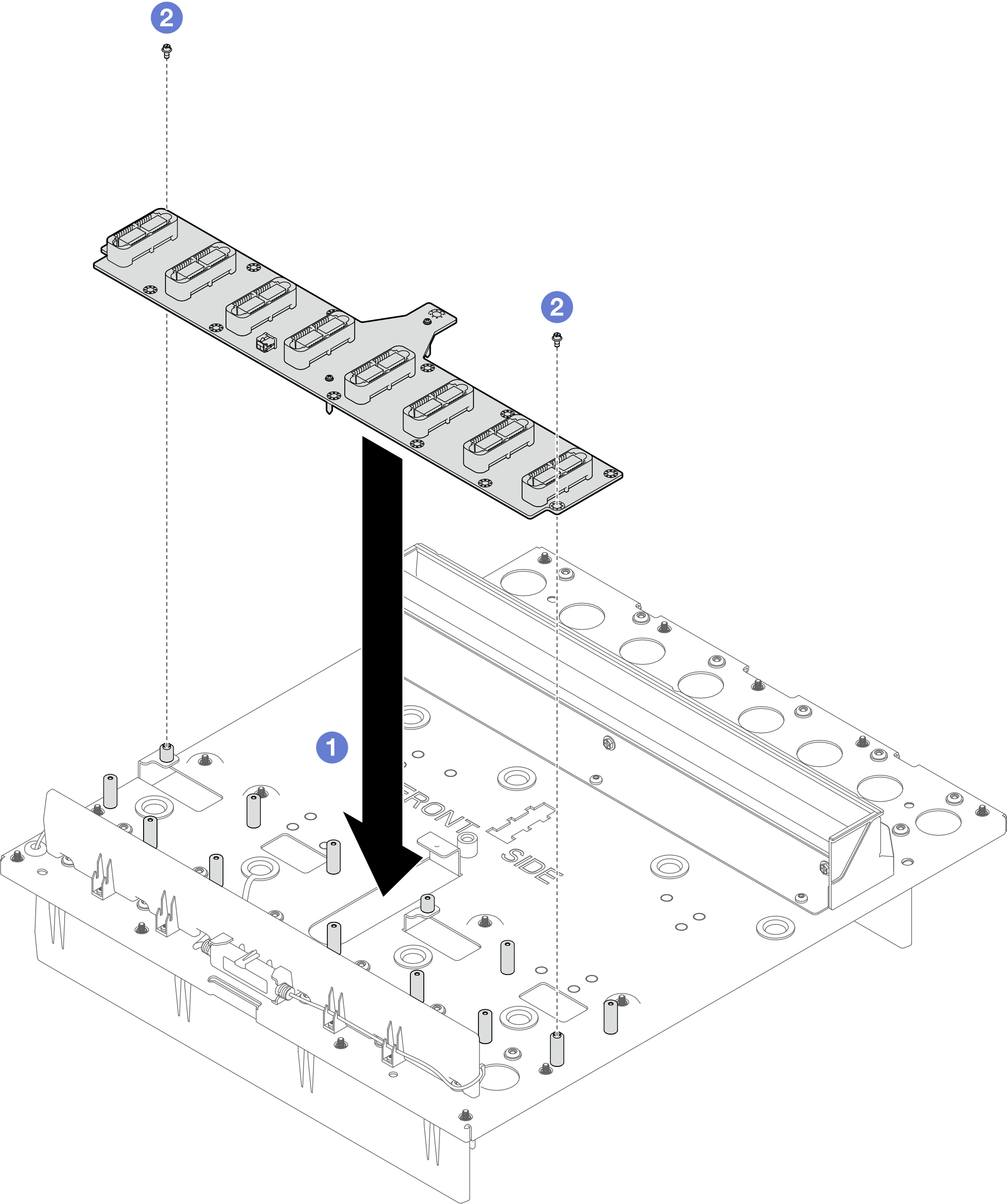

    Figure 1. Installation de l’interposeur

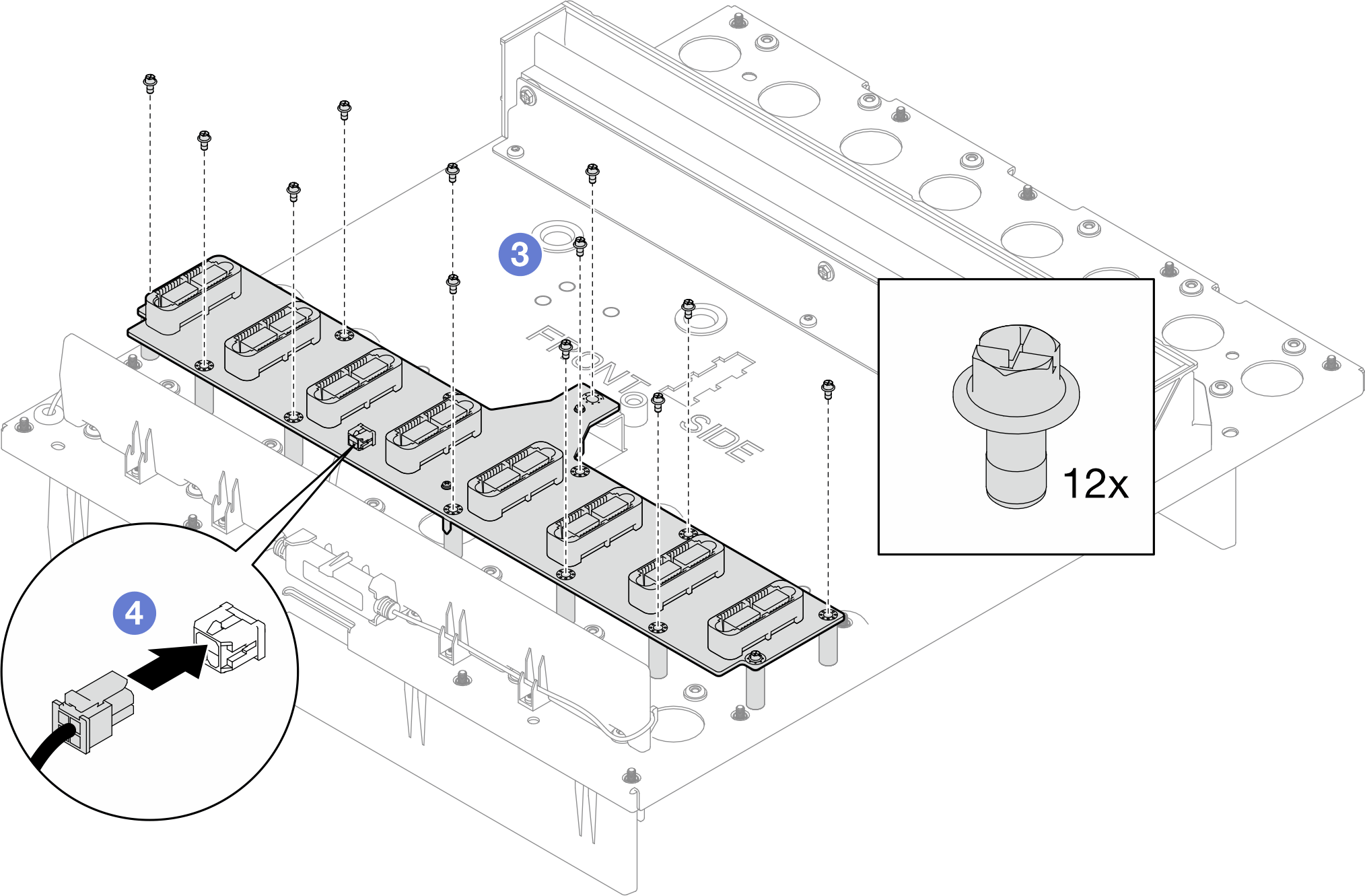

  3. Installez le reste des vis (12) sur l’interposeur.
  4. Connectez le cordon du capteur de gouttes à l’interposeur.


Après avoir terminé

  1. Installez le bloc plaque médiane du boîtier. Voir Installation de l’assemblage de la plaque médiane.

  2. Installez tous les boîtiers des stations de conversion d’alimentation (PCS). Voir Installation d’un boîtier de station de conversion d’alimentation (PCS).

  3. Installez toutes les stations de conversion d’alimentation (PCS). Voir Installation d’une station de conversion d’alimentation (PCS).

  4. Installez le SMM3. Voir Installation du SMM3.

  5. Installez l’obturateur. Voir Installation de l’obturateur.

  6. Installez tous les plateaux à l’avant du boîtier. Voir Installation d’un plateau dans le boîtier.

  7. Installez tous les autres composants requis.
  8. Branchez tous les câbles requis.
  9. Connectez le boîtier à l'alimentation.
  10. Mettez à jour le microprogramme de la solution selon le niveau le plus récent.
  11. Mettez à jour l’UUID de la carte d’interposeur enregistré précédemment à l’étape 1 dans SMM3 :

    1. Ouvrez une session dans l’interface Web SMM3.

    2. Accédez à Systèmes > Inventaire > Interposeur et mettez à jour l’UUID.

  12. Redémarrez les nœuds que vous aviez arrêtés. Voir Mise sous tension de la solution.
  13. Le SMM3 est automatiquement mis sous tension.
