Retrait de la carte d'interposition

Les informations suivantes vous indiquent comment retirer l'interposeur.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Procédez comme suit pour arrêter la solution si nécessaire.

    1. Récupérez les informations existantes relatives à l’identificateur unique universel (UUID) de la carte d’interposeur de boîtier que vous retirez.

      1. Connectez-vous à l’interface Web SMM3 et accédez à Système > Inventaire > Interposeur, puis notez l’UUID

    2. Le boîtier ne fonctionne pas :
      1. Obtenez le numéro de série du boîtier et le modèle du type de machine à partir de l'une des étiquettes du boîtier.
      2. Notez le numéro de série du boîtier, le modèle du type de machine et l'identificateur unique universel avant de poursuivre.

  • Arrêtez le système d'exploitation et mettez hors tension tous les nœuds de traitement du boîtier. Pour plus d'informations, consultez la documentation fournie avec le nœud de traitement.

  • Débranchez tous les câbles externes du boîtier.

  • Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Préparez-vous en vue de cette tâche.
    1. Retirez tous les plateaux du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Débranchez les cordons d’alimentation et retirez toutes les stations de conversion d’alimentation (PCS). Voir Retrait d’une station de conversion d’alimentation (PCS).
    3. Retrait de l’obturateur. Voir Retrait de l’obturateur.
    4. Retirez la SMM3. Voir Retrait du SMM3.
    5. Retirez tous les boîtiers des stations de conversion d’alimentation (PCS). Voir Retrait d’un boîtier de station de conversion d’alimentation (PCS).
    6. Retirez le bloc plaque médiane du boîtier. Voir Retrait de l’assemblage de la plaque médiane.
  2. Retirez l'interposeur.
    1. Déconnectez le cordon du capteur de gouttes de l’interposeur.
    2. Retirez quatorze (14) vis de l’interposeur.
    3. Soulevez l’interposeur de la plaque médiane.

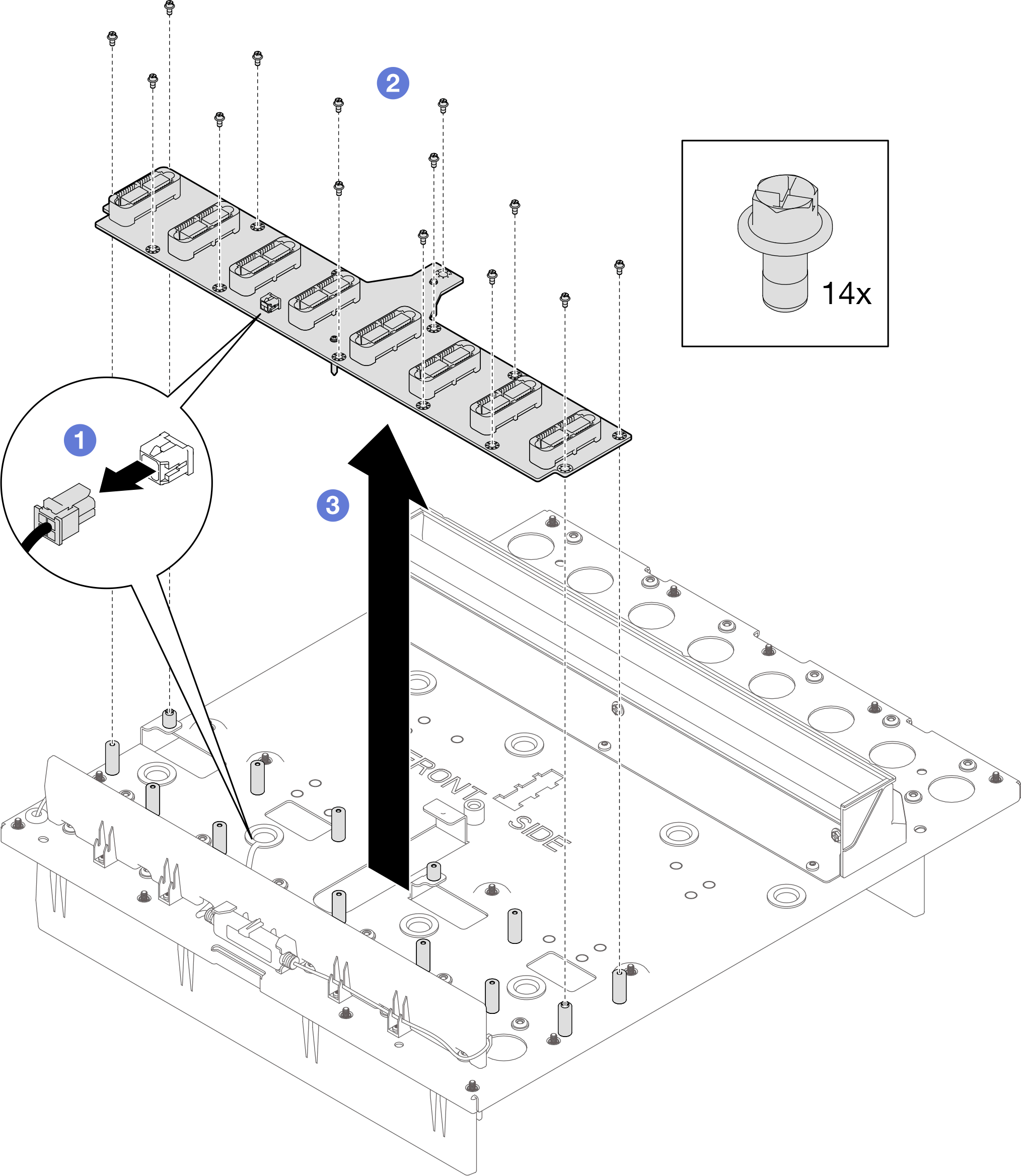

    Figure 1. Retrait de l’interposeur

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
