Interposerkarte entfernen

Hier erfahren Sie, wie Sie die Interposerkarte entnehmen.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Gehen Sie wie folgt vor, um die Lösung ggf. herunterzufahren.

    1. Rufen Sie die vorhandenen UUID-Informationen (Universally Unique Identifier) von der Gehäuse-Interposerkarte ab, die Sie entfernen.

      1. Melden Sie sich bei der SMM3-Webschnittstelle an, wechseln Sie zu System > Bestand > Interposer und notieren Sie die UUID.

    2. Gehäuse funktioniert nicht:
      1. Die Seriennummer des Gehäuses und das Maschinentypmodell finden Sie auf einem der Gehäuseetiketten.
      2. Notieren Sie die Seriennummer des Gehäuses, das Maschinentypmodell und die UUID, bevor Sie fortfahren.

  • Fahren Sie das Betriebssystem herunter und schalten Sie alle Rechenknoten im Gehäuse aus. Detaillierte Anweisungen hierzu finden Sie in der Dokumentation, die im Lieferumfang des Rechenknotens enthalten ist.

  • Ziehen Sie alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie alle Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Trennen Sie die Netzkabel und entfernen Sie alle Power Conversion Stations (PCS). Siehe Power Conversion Station (PCS) entfernen.
    3. Entfernen Sie die Abdeckblende. Weitere Informationen unter Abdeckblende entfernen.
    4. Entfernen Sie den SMM3. Weitere Informationen unter SMM3 entfernen.
    5. Entfernen Sie alle Power Conversion Station (PCS)-Rahmen. Siehe Power Conversion Station (PCS)-Rahmen entfernen.
    6. Entfernen Sie die Mittelplattenbaugruppe. Weitere Informationen unter Mittelplattenbaugruppe entfernen.
  2. Entfernen Sie die Interposerkarte.
    1. Trennen Sie die Tropfsensorsonde von der Interposerkarte.
    2. Entfernen Sie vierzehn (14) Schrauben von der Interposerkarte.
    3. Heben Sie die Interposerkarte von der Mittelplatte ab.

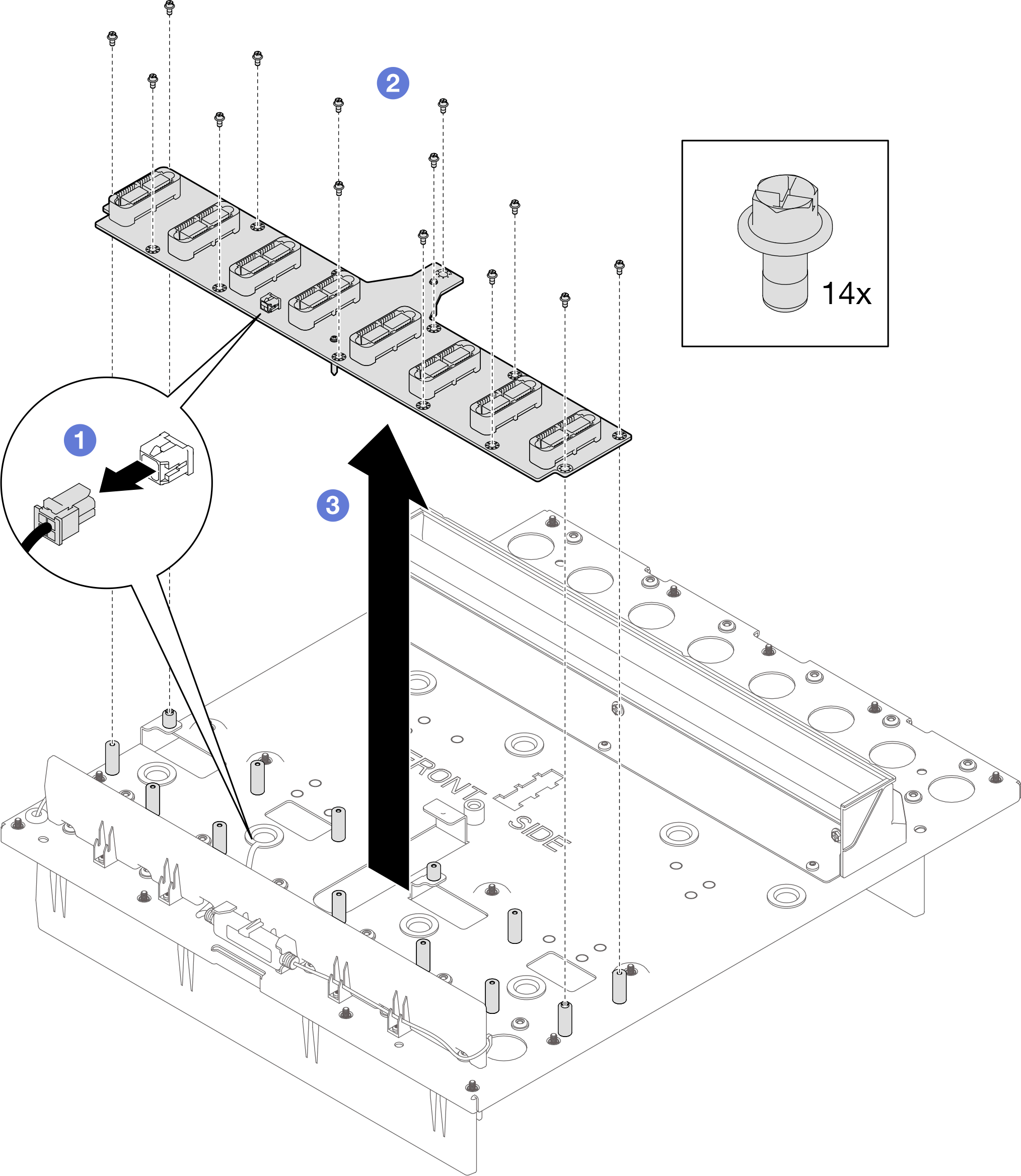

    Abbildung 1. Entfernen der Interposerkarte

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
