인터포저 카드 제거

다음 정보를 사용하여 인터포저 카드를 제거하십시오.

이 작업 정보

S002
disconnect all power
경고
장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 필요한 경우 다음 단계에 따라 솔루션을 종료하십시오.

    1. 기존의 UUID(범용 고유 식별자) 정보를 제거하려는 엔클로저 인터포저 카드에서 검색합니다.

      1. SMM3 웹 인터페이스에 로그인하고 시스템 > 인벤토리 > 인터포저로 이동하여 UUID를 기록합니다.

    2. 엔클로저가 작동하지 않음:
      1. 엔클로저 레이블 중 하나의 엔클로저 일련 번호와 시스템 유형 모델을 가져오십시오.
      2. 계속하기 전에 엔클로저 일련 번호, 시스템 유형 모델 및 UUID를 기록해 두십시오.

  • 운영 체제를 종료하고 엔클로저에서 컴퓨팅 노드를 끄십시오. 자세한 지시사항은 컴퓨팅 노드와 함께 제공되는 문서를 참조하십시오.

  • 엔클로저에서 외부 케이블을 모두 분리하십시오.

  • QSFP 케이블이 솔루션에 연결되어 있다면 추가로 분리하십시오.

절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

  1. 이 작업을 준비하십시오.
    1. 엔클로저에서 트레이를 모두 제거합니다. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
    2. 전원 코드를 분리하고 모든 전력 변환 스테이션(PCS)을 제거합니다. 전력 변환 스테이션(PCS) 제거의 내용을 참조하십시오.
    3. 빈 필러를 제거하십시오. 빈 필러 제거의 내용을 참조하십시오.
    4. SMM3을 제거합니다. SMM3 제거의 내용을 참조하십시오.
    5. 모든 전력 변환 스테이션(PCS) 케이지를 제거합니다. 전력 변환 스테이션(PCS) 케이지 제거의 내용을 참조하십시오.
    6. 엔클로저 중간 플레이트 어셈블리를 제거합니다. 중간 플레이트 어셈블리 제거의 내용을 참조하십시오.
  2. 인터포저 카드를 제거합니다.
    1. 인터포저 카드에서 드립 센서 로프를 분리하십시오.
    2. 인터포저 카드에서 나사 14개(x14)를 제거합니다.
    3. 중간 플레이트에서 인터포저 카드를 들어 올립니다.

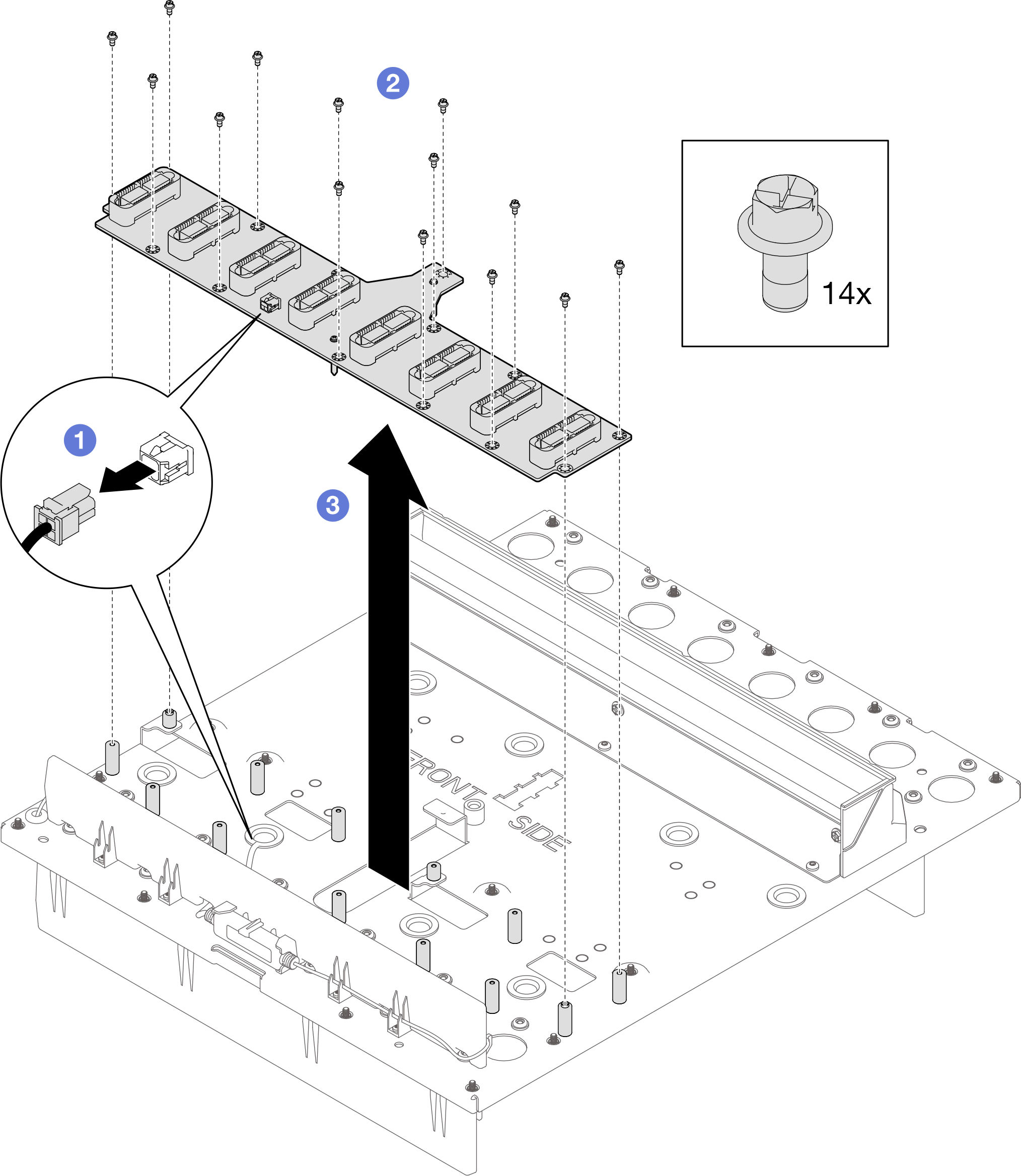

    그림 1. 인터포저 카드 제거

완료한 후

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
