Extracción de la tarjeta de interposición

Utilice esta información para quitar la tarjeta de interposición.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Lleve a cabo los siguientes pasos para apagar la solución si es necesario.

    1. Recupere la información de identificador único universal (UUID) existente de la tarjeta de interposición del alojamiento que está extrayendo.

      1. Inicie sesión en la interfaz web de SMM3, vaya a Sistema > Inventario > Interposición y registre el UUID

    2. El alojamiento no está funcionando:
      1. Obtenga el número de serie de alojamiento y el modelo de tipo de máquina de una de las etiquetas del alojamiento.
      2. Registre el número de serie de alojamiento, el modelo de tipo de máquina y el UUID antes de continuar.

  • Apague el sistema operativo y apague cualquier nodo de cómputo del alojamiento. Para obtener indicaciones detalladas, consulte la documentación que se proporciona con el nodo de cálculo.

  • Desconecte todos los cables externos del alojamiento.

  • Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.

Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite todas las bandejas del alojamiento. Consulte Extracción de una bandeja del alojamiento.
    2. Desconecte los cables de alimentación y quite todas las estaciones de conversión de energía (PCS). Consulte Extracción de una estación de conversión de energía (PCS).
    3. Extraiga el relleno vacío. Consulte Extracción del relleno vacío.
    4. Extraiga el SMM3. Consulte Extracción del SMM3.
    5. Quita todos los compartimientos de la estación de conversión de energía (PCS). Consulte Extracción del compartimiento de la estación de conversión de energía (PCS).
    6. Quite el conjunto de la placa media del alojamiento. Consulte Extracción del conjunto de la placa media.
  2. Extraiga la tarjeta de interposición.
    1. Desconecte el cable del sensor de goteo de la tarjeta de interposición.
    2. Quite catorce (14) tornillos de la tarjeta de interposición.
    3. Levante la tarjeta de interposición de la placa media.

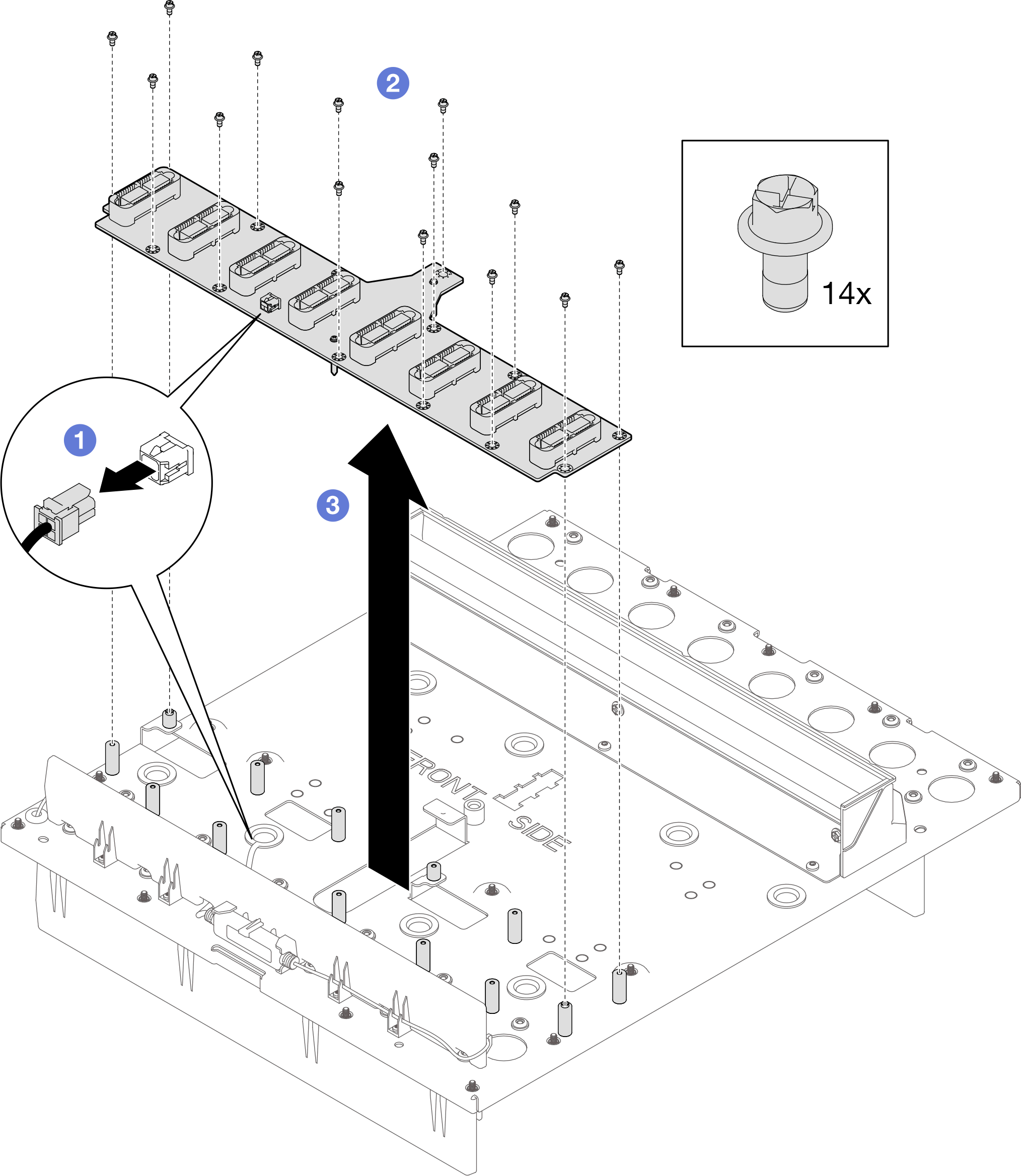

    Figura 1. Extracción de la tarjeta de interposición

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
