Instalación de la tarjeta de interposición

(Solamente para técnicos de servicio capacitados) Utilice esta información para instalar la tarjeta de interposición.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

Instale la tarjeta de interposición.
  1. Instale la tarjeta de interposición en la placa media.
  2. Instale el tornillo superior izquierdo y el tornillo inferior derecho en la tarjeta de interposición a la placa media.
    Atención
    Al instalar una nueva tarjeta de interposición, registre el UUID de la etiqueta de la tarjeta de interposición.

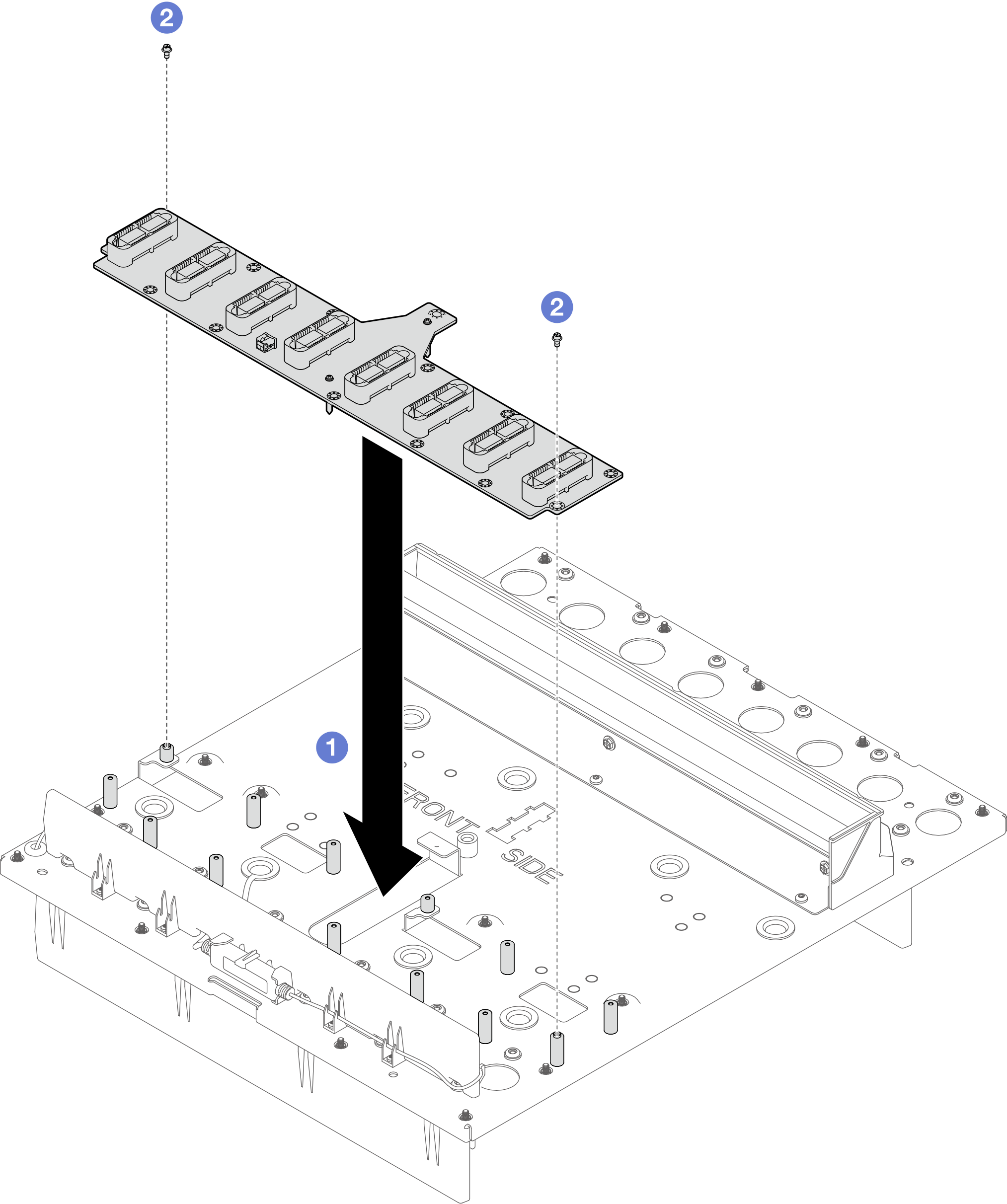

    Figura 1. Instalación de la tarjeta de interposición

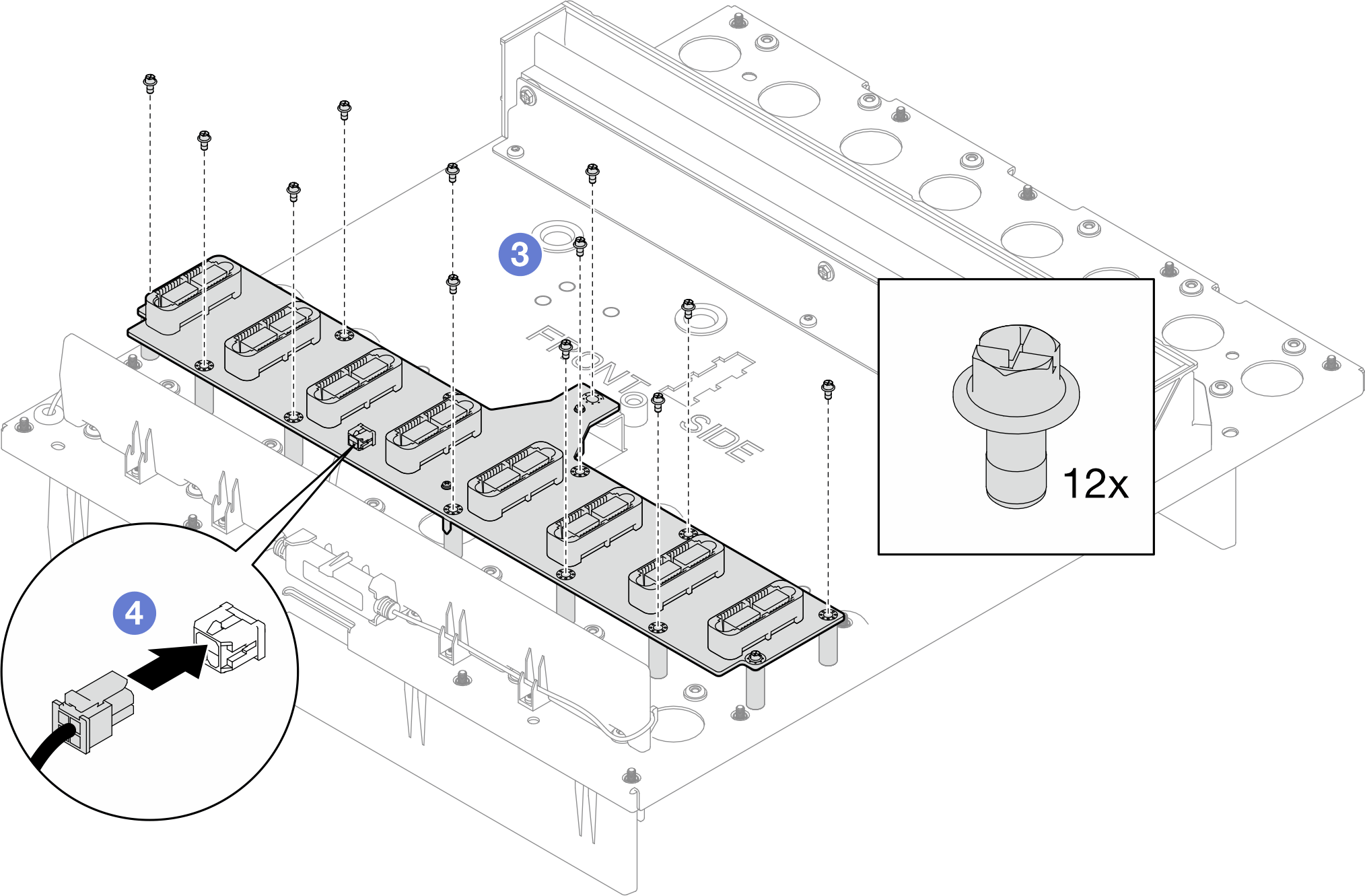

  3. Instale el resto de los tornillos (12) en la tarjeta de interposición.
  4. Conecte el cable del sensor de goteo a la tarjeta de interposición.


Después de finalizar

  1. Instale el conjunto de la placa media del alojamiento. Consulte Instalación del conjunto de la placa media.

  2. Instale todos los compartimientos de estación de conversión de energía (PCS). Consulte Instalación del compartimiento de la estación de conversión de energía (PCS).

  3. Instale todas las estaciones de conversión de energía (PCS). Consulte Instalación de una estación de conversión de energía (PCS).

  4. Instale el SMM3. Consulte Instalación del SMM3.

  5. Instale el relleno vacío. Consulte Instalación de relleno vacío.

  6. Instale todas las bandejas en la parte frontal del alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  7. Instale cualquier otro componente requerido.
  8. Conecte todos los cables requeridos.
  9. Conecte el alojamiento a la alimentación.
  10. Actualice el firmware de la solución al último nivel.
  11. Actualice el UUID de la tarjeta de interposición registrado anteriormente en el Paso 1 a SMM3:

    1. Inicie sesión en la interfaz web del SMM3.

    2. Vaya a Sistemas > Inventario > Intercalador y actualice UUID.

  12. Reinicie cualquier nodo que haya apagado. Consulte Encender la solución.
  13. El SMM3 se enciende automáticamente.
